Installations- und Betriebsanleitung
7.2.3 WARNUNG / ALARM digitales Ausgangssignal
HINWEIS

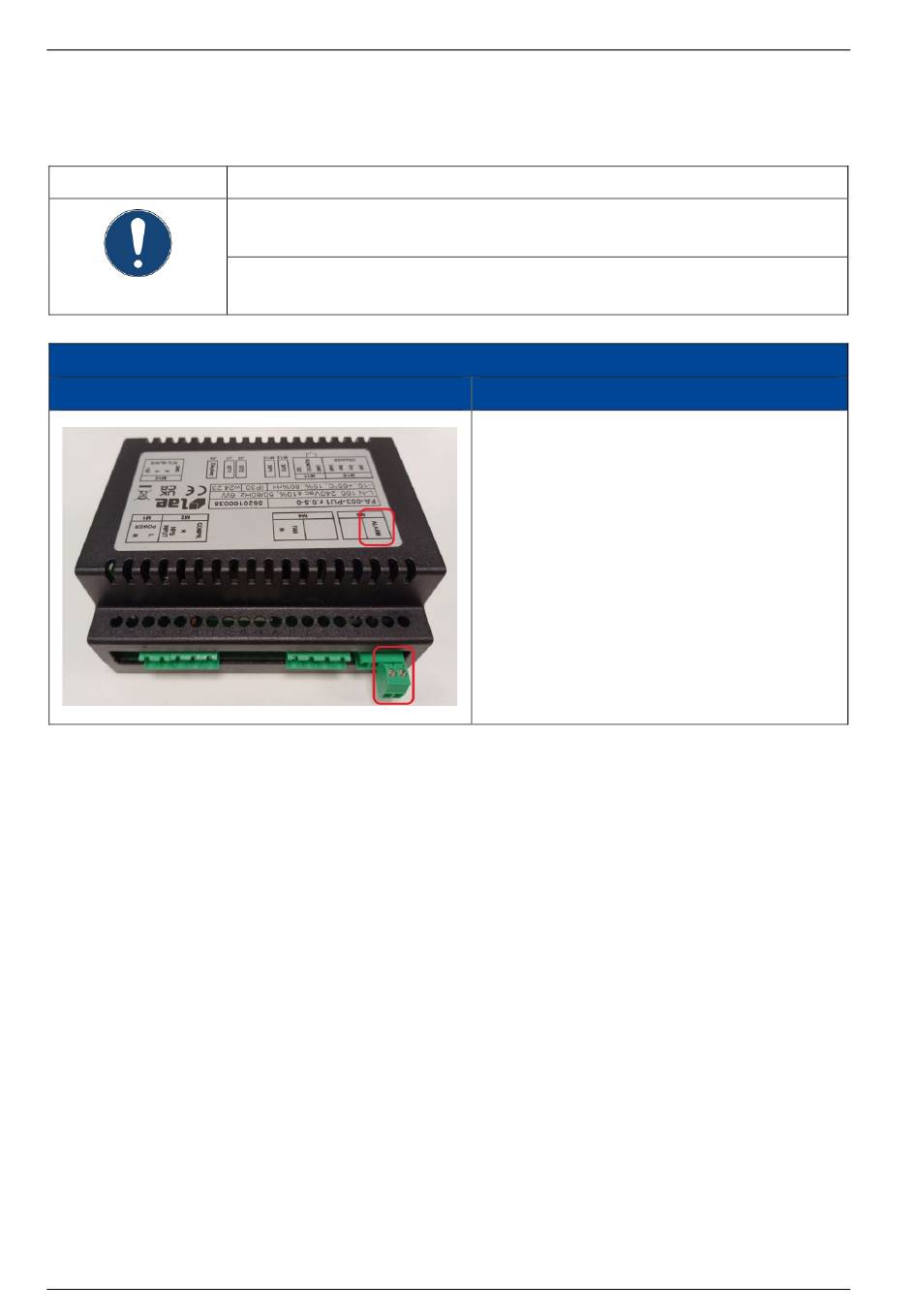

Abbildung
66 | 120
WARNUNG / ALARM Fehlfunktion digitaler Ausgang
Der WARNUNG / ALARM Kontakt ist ein potentialfreier Kontakt. Liegen
ungeeignete Spannungen und Ströme an, fällt dieser Kontakt aus.
•
Der WARNUNG / ALARM Kontakt muss mit niedriger Sicherheitsspannung
(SELV) 30Vdc / max. 1A verwendet werden.
Anschlüsse
Beschreibung / Erläuterung
1. Ein zweiadriges Signalkabel durch die am
Gerät angeordnete Gummitülle führen.
2. Geräteseite: Das Kabel mit dem
Steckanschluss M8 ALARM auf der
elektronischen Steuereinheit verbinden.
3. Anlagenseite: Das Kabel an das
Überwachungssystem der Anlage
anschließen.
4. Sicherstellen, dass das Netzkabel keiner
mechanischen Belastung ausgesetzt und
mechanisch geschützt ist.
