DRYPOINT ® RA III

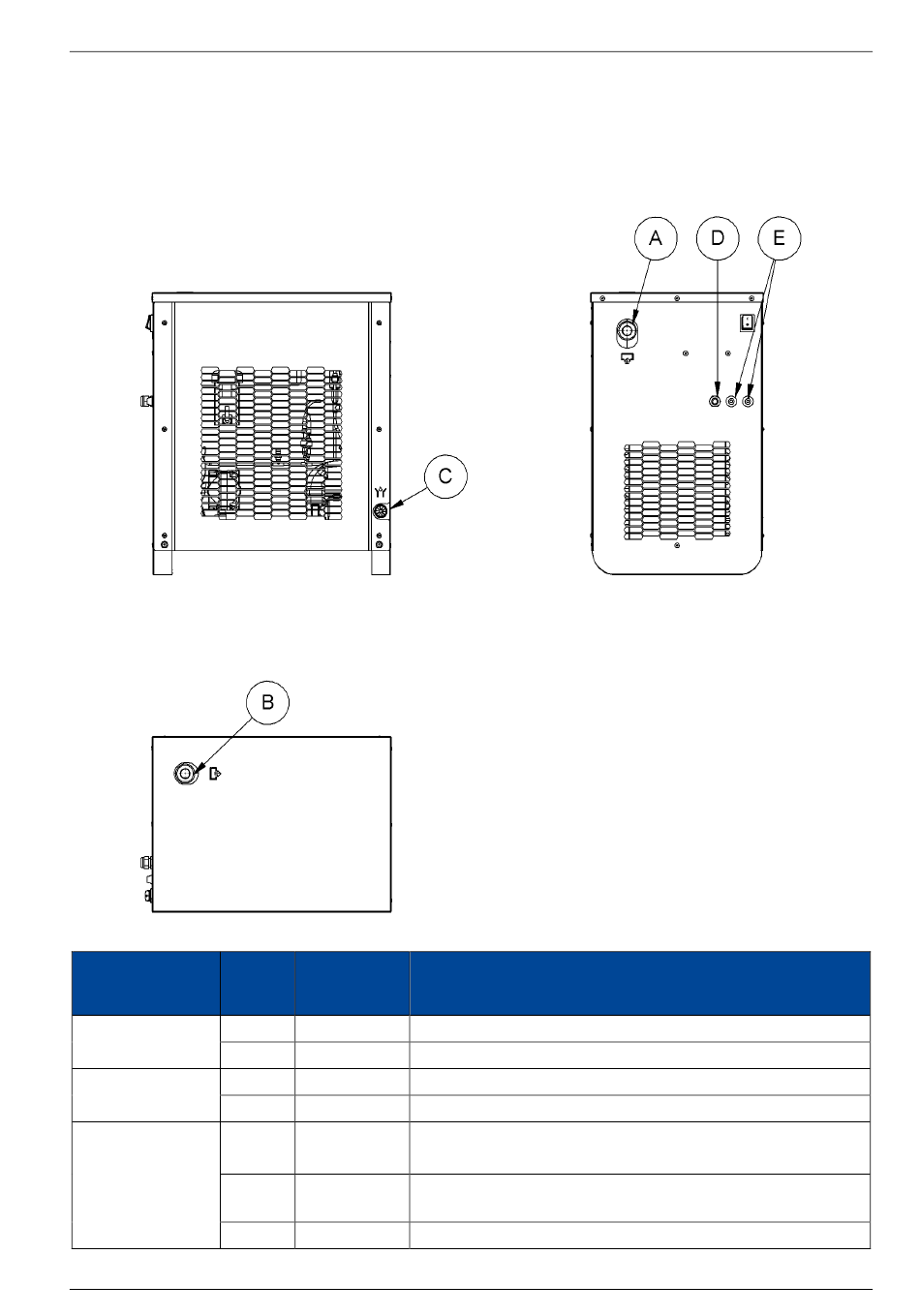

4.7 Anschlüsse
4.7.1 DRYPOINT
DRYPOINT
®
Pos.
Nr.
RA III
[A]
20 ... 70
[A]
110, 135
20 ... 135
[D]
RA III 20 ... 135
®
Beschreibung / Erläuterung
Anschluss
G ½" Muffenanschluss, Druckluftanschluft für Luftzufuhr
[B] G ½" Muffenanschluss, Druckluftanschluft für Luftablass
G 1" Muffenanschluss, Druckluftanschluft für Luftzufuhr
[B] G 1" Muffenanschluss, Druckluftanschluft für Luftablass
8 mm
[C] Gummischlauch, Anschluss für Kondensatableiter
(0,31 in)
- Kabelverschraubung, Anschluss für externe
Stromversorgung
[E] PG 11 Gummitüllen, Anschluss für Zusatzverkabelung
Installations- und Betriebsanleitung
51 | 120
