Technische Daten Der Spindel; Vorbereiten Der Spindel Für Das Schleifen; Hinterschleifen Der Spindel - Toro Edgeseries Bedienungsanleitung

Technische Daten der
Spindel
Vorbereiten der Spindel für das
Schleifen
1. Stellen Sie sicher, dass alle Teile der
Schneideinheit in gutem Zustand sind und
beheben Sie alle Probleme vor dem Schleifen.
2. Halten Sie sich an die Anweisungen des
Herstellers der Schleifmaschine und schleifen
Sie die Mähspindel, bis sie die folgenden
technischen Daten erfüllt.
Technische Daten für das Schleifen der Spindel
Neuer Spindeldurchmesser
Spindeldurchmesser,
Wartungslimit
Messer-Einzugswinkel
Breitenbereich der
Messerkante
Spindeldurchmesserabschrä-
gung, Wartungslimit

Hinterschleifen der Spindel

Die neue Spindel hat eine Stegbreite von 0,8 bis
1,2 mm und einen Hinterschliff von 30°.
Wenn die Stegbreite größer als 3 mm ist, führen Sie
folgende Schritte aus:
1. Tragen Sie einen Nachschliff von 30° auf alle
Messerspindeln auf, bis die Kante 0,8 mm breit
ist (Bild 27).
128,5 mm
114,3 mm
30° ± 5°
0,8 bis 1,2 mm
0,25 mm
1. 30°
2. Fräsen Sie die Spindeln, um einen
Spindelauslauf von <0,025 mm zu erzielen.
Hinweis:
Dies verursacht eine geringe
Zunahme der Kante.
3. Stellen Sie die Schneideinheit ein, siehe
Bedienungsanleitung der Schneideinheit.
Hinweis:
Um die Kante der Spindel und des
Untermessers länger scharf zu halten, prüfen Sie
nach dem Schleifen der Spindel und/oder des
Untermessers nach dem Mähen von sechs Grüns den
Kontakt zwischen Spindel und Untermesser erneut,
da alle Grate entfernt sind. Grate können zu einem
falschen Abstand zwischen Spindel und Untermesser
führen; dies beschleunigt die Abnutzung.
22

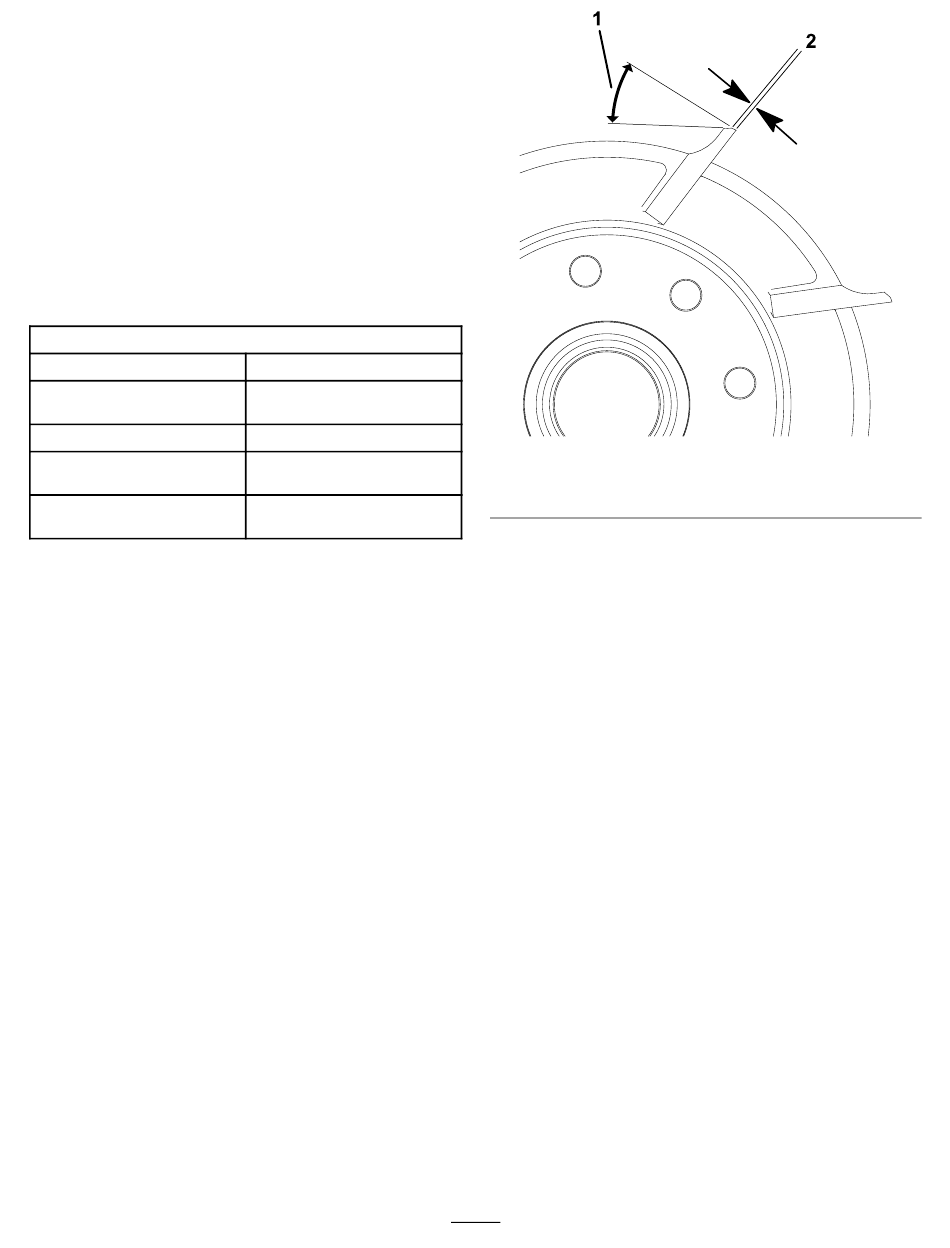

Bild 27
