Einstellen des Kontakts zwischen
Untermesser und Spindel
Tägliches Einstellen des Untermessers
Prüfen Sie vor dem Mähen (täglich oder nach Bedarf)
den richtigen Kontakt zwischen Untermesser und
Spindel. Führen Sie diese Schritte aus, selbst
wenn die Schnittqualität akzeptabel ist.
1. Senken Sie die Schneideinheiten auf eine harte
Fläche ab, stellen Sie den Motor ab und ziehen
Sie den Zündschlüssel ab.
2. Drehen Sie die Spindel langsam rückwärts
und horchen auf den Kontakt zwischen dem
Untermesser und der Spindel.
•
Wenn kein Kontakt feststellbar ist, stellen
Sie das Untermesser wie folgt ein:
A. Drehen Sie die Einstellschrauben des
Untermesserträgers um jeweils eine
Kerbe nach rechts, bis Sie leichten
Kontakt spüren und hören
Hinweis:
des Untermesserträgers haben
Aushebungen, die einer Bewegung des
Untermessers von jeweils 0,018 mm
entsprechen.

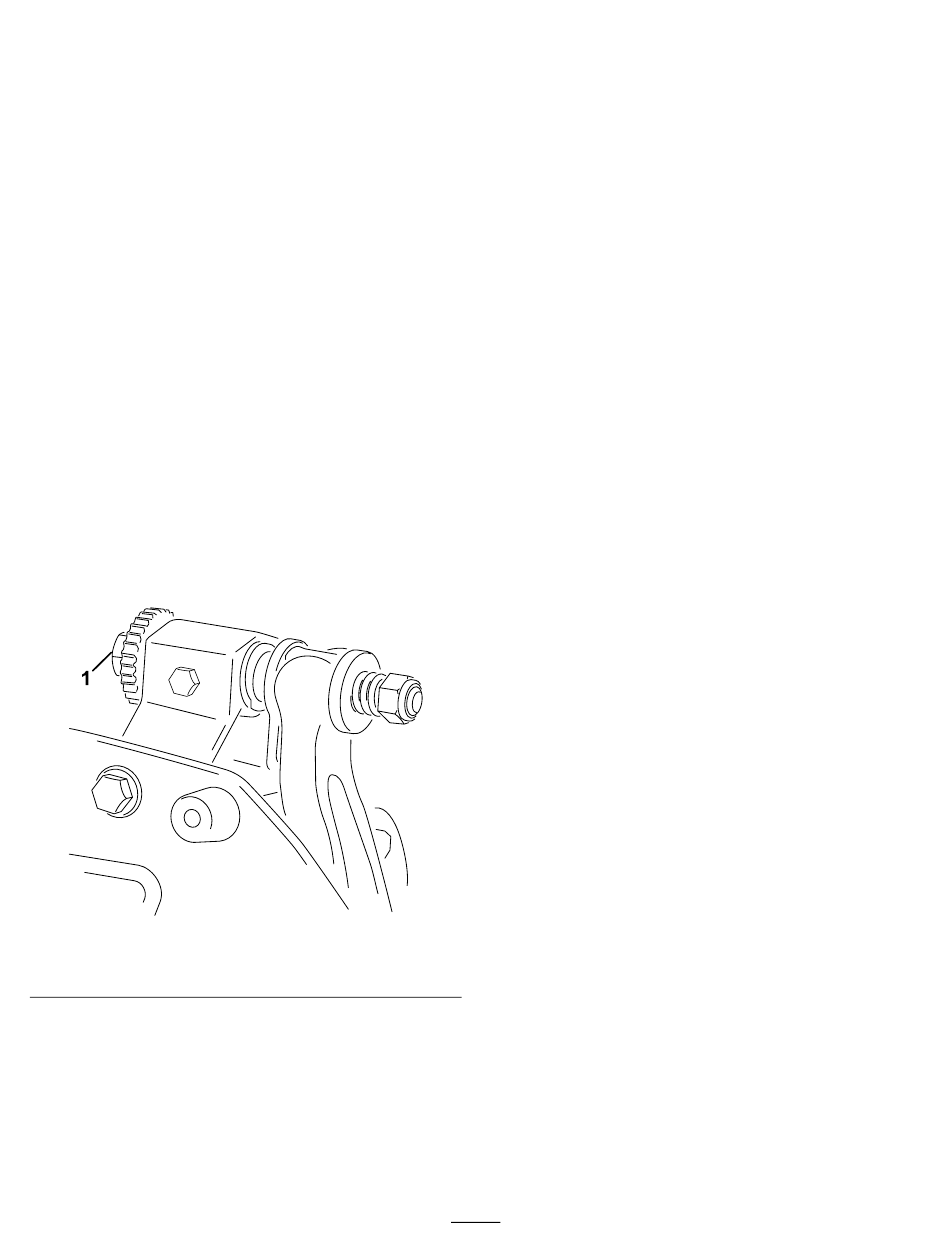

1. Einstellschraube des Untermesserträgers(2)
B. Führen Sie einen langen Streifen des
Schneidleistungspapiers senkrecht
zum Untermesser
die Spindel und das Untermesser
ein, drehen Sie die Spindel dann
langsam nach vorne. Sie sollte das
Papier zerschneiden. Wiederholen Sie
(Bild 10).
Die Einstellschrauben
Bild 10
(Bild 11) zwischen
ansonsten die Schritte
Papier zerschnitten wird.
•
Wenn ein zu großer Kontakt bzw.
Spindelwiderstand besteht, müssen Sie
entweder die Vorderseite des Untermessers
erneuern oder die Schneideinheit
nachschleifen, um die für einen genauen
Schnitt erforderlichen scharfen Kanten zu
erhalten (weitere Angaben finden Sie in der
Toro Anleitung zum Schärfen von Spindel-
und Sichelmähern, Formular-Nr. 09168SL).
Wichtig:
ideal. Wenn Sie keinen leichten Kontakt
gewährleisten, schärfen sich die Kanten
von Untermesser und Spindel nicht
ausreichend selbst, und nach einer gewissen
Betriebsdauer werden die Schnittkanten
stumpf. Bei permanent zu starkem Kontakt
nutzen sich Untermesser und Spindel
schneller oder ungleichmäßig ab, und die
Mähqualität kann beeinträchtigt werden.
Hinweis:
weiter gegen das Untermesser laufen,
bildet sich über die gesamte Länge des
Untermessers ein leichter Grat an der vorderen
Schnittkantenfläche. Feilen Sie gelegentlich die
Vorderseite der Schnittkante leicht ab, um den
Grat zu beseitigen und die Schnittqualität zu
verbessern.
Nach längerem Betrieb bildet sich mit der Zeit
an beiden Enden des Untermessers eine Riefe
heraus. Um auch weiterhin einen einwandfreien
Betrieb zu gewährleisten, runden Sie diese
Kerben ab oder feilen sie bündig zur Kante des
Untermessers.
Einstellen des Untermessers auf die Spindel
Verwenden Sie diese Schritte für die Ersteinrichtung
der Schneideinheit und nach dem Schleifen, Läppen
oder der Demontage der Spindel. Dies ist keine
tägliche Einstellung.
1. Stellen Sie die Schneideinheit auf eine flache
und ebene Fläche.
g513640
2. Kippen Sie die Schneideinheit, um das
Untermesser und die Spindel zugänglich zu
machen.
Hinweis:
Muttern hinten an den Einstellschrauben des
Untermesserträgers nicht auf der Arbeitsfläche
aufliegen
3. Drehen Sie die Spindel, sodass ein Messer die
Untermesserkante zwischen den Köpfen der
ersten und zweiten Untermesserschraube an
der rechten Seite der Schneideinheit überquert.
11
A
Ein leichter Kontakt ist stets
Wenn die Messerspindel
Stellen Sie sicher, dass die
(Bild 16).
und B, bis das
