Einstellen Der Heckrollenhöhe - Toro Edgeseries Bedienungsanleitung

Einstellen der Heckrollenhöhe
1. Stellen Sie die Halterungen der Heckrolle
auf den gewünschten Schnitthöhenbereich
ein; legen Sie die benötigte Anzahl von
Distanzstücken unter den Montageflansch der
Seitenplatte (Bild
Schnitthöhe und Untermesser (Seite
1. Befestigungsflansch der
Seitenplatte
2. Distanzstück
2. Heben Sie das Heck der Schneideinheit an und
stellen Sie einen Block unter das Untermesser.
3. Nehmen Sie die zwei Muttern ab, mit denen jede
Rollenhalterung und das/die Distanzstück(e) am
Befestigungsflansch jeder Seitenplatte befestigt
ist.
4. Senken Sie die Rollenhalterung und die
Schrauben von den Montageflanschen und den
Distanzstücken der Seitenplatte ab.
5. Setzen Sie die Distanzstücke auf die Schrauben
der Rollenhalterungen.
6. Befestigen Sie die Rollenhalterung und die
Distanzstücke mit den vorher abgenommenen
Muttern wieder an der Unterseite des
Montageflansch.
Hinweis:
Legen Sie nicht benötigte
Distanzstücke zur späteren Verwendung auf
den Flansch der Seitenplatte.
Hinweis:
Die Position der hinteren Rolle zur
Spindel wird von den Drehtoleranzen der montierten
Komponenten gesteuert. Ein Parallelisieren ist nicht
erforderlich.
12), siehe Auswahltabellen für
16).

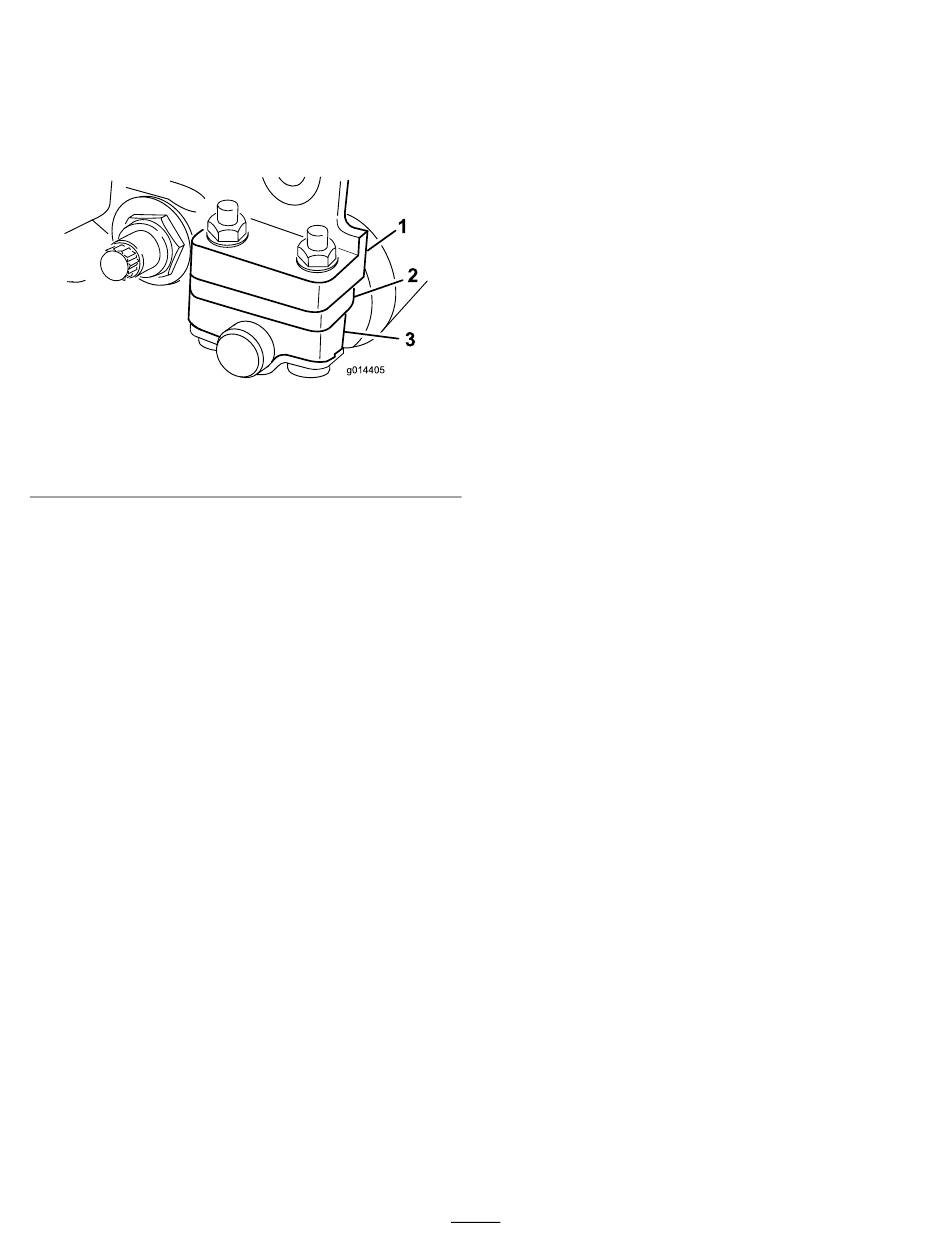

Bild 12
3. Rollenhalterung
g014405
13
