1. Entfernen Sie den Splint, mit dem die Halterung für die
Transportrollen am Seitenplattenbolzen befestigt ist.
2. Positionieren Sie die Transportrolle wie folgt:
•
Senken Sie die die Rollenhalterung ab, bevor
Sie den Vertikutierer auf den Werkstattboden
absenken.
•
Heben Sie die Rollenhalterung an, wenn der
Vertikutierer in die Betriebsstellung angehoben ist.
3. Befestigen Sie die Transportrollenhalterung mit einem
Splint am Seitenplattenbolzen.
4. Wiederholen Sie diese Schritte an der anderen Seite
des Vertikutierers.
8
Montieren der Vertikutierspin-
del
Keine Teile werden benötigt
Verfahren
Wichtig: Achten Sie beim Absenken der
Vertikutierspindeln darauf, dass die Messerspindeln
einen Betonboden oder eine befestigte Oberfläche
berühren, damit sie nicht beschädigt werden. Senken
Sie die Transportrollen ab, bevor Sie den Vertikutierer
auf einen Betonboden oder eine befestigte Oberfläche
absenken.

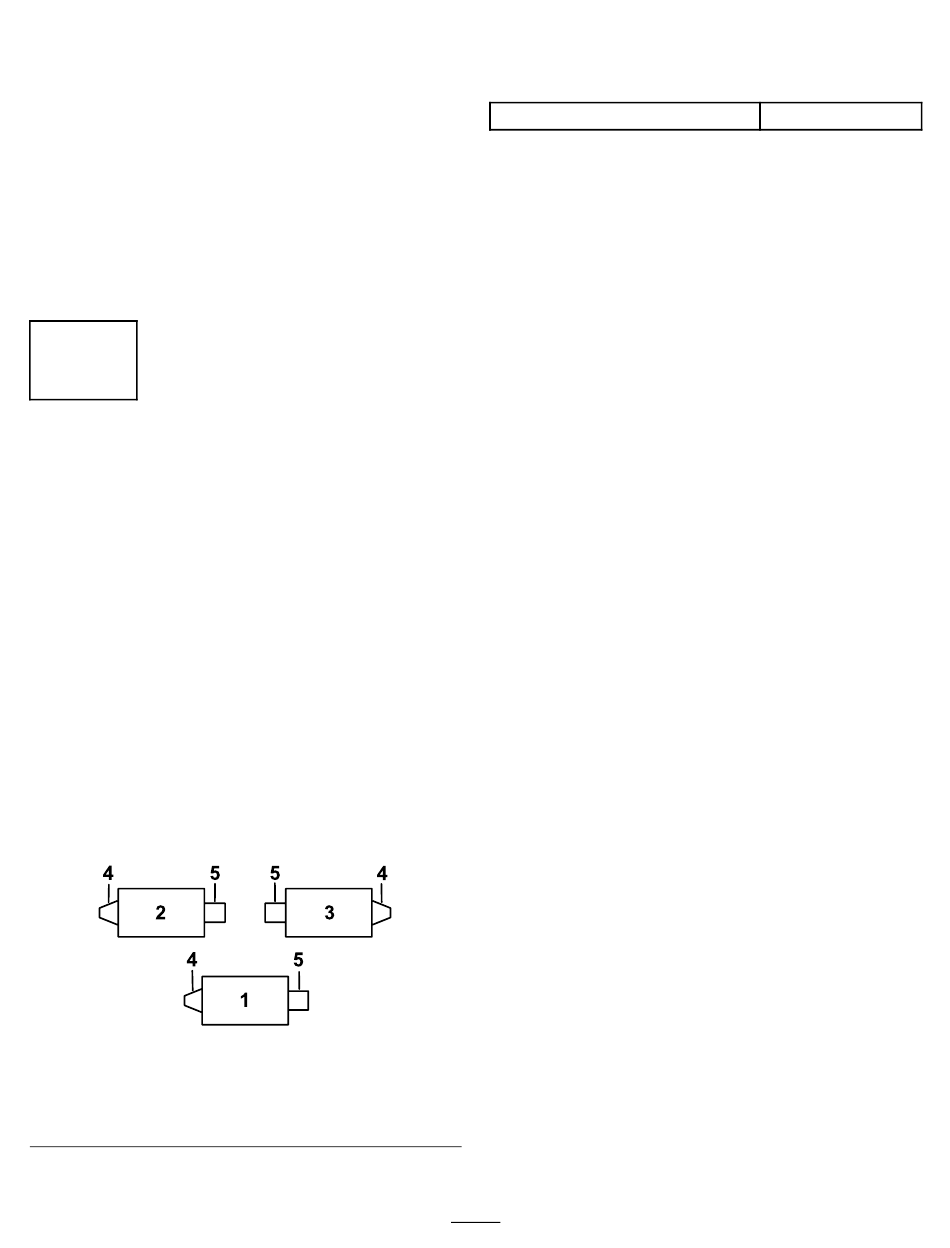

In Bild Bild 11 wird die Ausrichtung des hydraulischen
Antriebsmotors für jede Stelle dargestellt.
Die Vertikutierspindeln werden genauso wie Schneideinheiten
an der Zugmaschine montiert. Montageanleitungen finden
Sie in der Bedienungsanleitung der Zugmaschine.
1. Vertikutierer 1
2. Vertikutierer 2
3. Vertikutierer 3
Bild 11
4. Ballast
5. Spindelmotor
Produktübersicht
Technische Daten
Nettogewicht
g196714
8
56 kg
