1. Bügellenker (Bestellnr. 105-5740)
•
Für Zugmaschinen der Serie Greensmaster
3250-D montieren Sie den Versatzlenker
(Bestellnummer 110-2397), der mit der
Zugmaschine ausgeliefert wurde.
Montieren Sie den Versatzlenker
Schrauben oben an der Schneideinheit. Ziehen
Sie die Schrauben auf 34-40 N∙m an.
Wichtig:
Positionieren Sie den
Hubhakenversatz zur Vorderseite der
Schneideinheit.

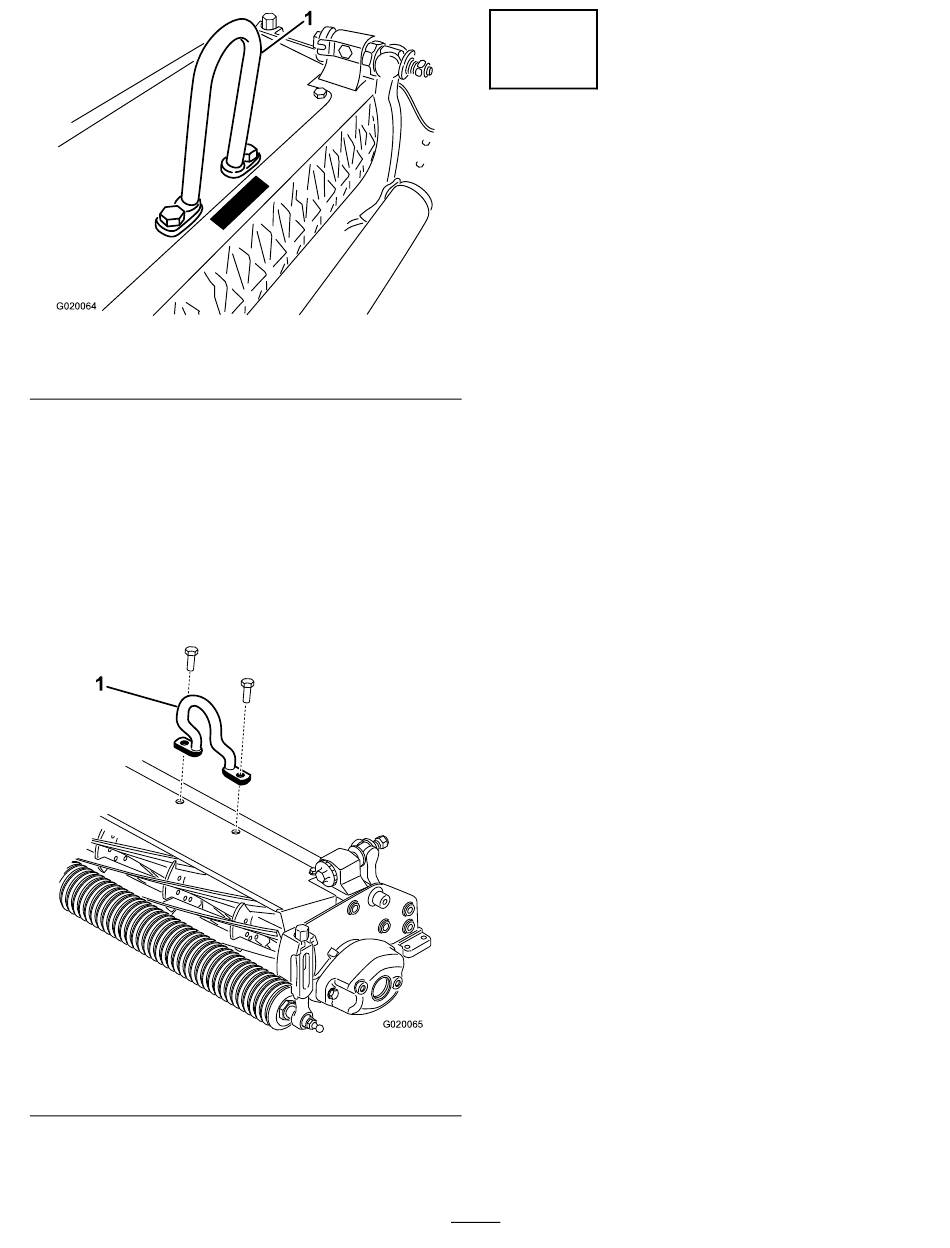

1. Versatzlenker (Bestellnr. 110-2397)
Bild 5
(Bild 6) mit zwei
Bild 6
4
Verlagern der
Gegengewichte
Keine Teile werden benötigt
Verfahren
Beim Versand der Schneideinheiten ist das
Gegengewicht links hinten und die Motorhalterung
g020064
rechts hinten an der Schneideinheit montiert.
Gehen Sie folgendermaßen vor, wenn Sie die
Schneideinheiten auf andere Stellungen ändern
möchten:
Wichtig:
Wenn Sie die Schneideinheit zur
Seite kippen müssen, stellen Sie sicher, dass
Sie sie abstützen, um eine Beschädigung der
Einstellschrauben für den Untermesserträger zu
vermeiden, siehe
(Seite 17)
1. Nehmen Sie die zwei Schrauben ab, mit
denen das Gegengewicht links hinten an der
Schneideinheit befestigt ist. Nehmen Sie das
Gegengewicht ab
2. Nehmen Sie die zwei Inbusschrauben ab, mit
denen die Motorbefestigung am linken Ende der
Schneideinheit befestigt ist. Nehmen Sie die
Motorbefestigung ab
3. Schmieren Sie die Antriebskupplung innen mit
Fett ein (Bild
4. Schmieren Sie am linken Ende der
Schneideinheit etwas Öl auf den O-Ring und
befestigen Sie die Motorbefestigung mit den
zwei vorher entfernten Inbusschrauben
Ziehen Sie die Schrauben auf 16-20 N∙m an.
g020065
8
Abstützen der Schneideinheit
(Bild 8).
(Bild 7).
7).
(Bild 7).
