4. Markieren Sie das Messer an der Stelle, an der
es die Untermesserkante überquert.
Hinweis:
Dies vereinfacht spätere
Einstellungen.
5. Legen Sie eine Beilagscheibe (0,05 mm) (Toro
Teilenummer 140-5531) zwischen das Messer
und die Untermesserkante an der Stelle, die Sie
in Schritt 4 markiert haben.
6. Drehen Sie die Einstellschraube des rechten
Untermesserträgers
leichten Druck (d. h. Widerstand) an der
Beilagscheibe spüren, wenn Sie sie von einer
zur anderen Seite schieben. Entfernen Sie die
Beilagscheibe.
7. Drehen Sie für die linke Seite der Schneideinheit
die Spindel langsam, sodass das am nächsten
gelegene Messer die Untermesserkante
zwischen dem ersten und zweiten
Schraubenkopf überquert.
8. Wiederholen Sie die Schritte
linken Seite der Schneideinheit und an der
Einstellschraube des linken Untermesserträgers.
9. Wiederholen Sie die Schritte
leichter Druck an den Kontaktstellen an der
linken und rechten Seite der Schneideinheit
besteht.
10. Drehen Sie jede Einstellschraube des
Untermessers drei Klicks nach rechts, um
leichten Kontakt zwischen der Spindel und dem
Untermesser zu erhalten.
Hinweis:
Bei jedem Klick der Einstellschraube
des Untermesserträgers wird das Untermesser
um 0,018 mm bewegt. Ziehen Sie die
Einstellschrauben nicht zu fest.
Bei jedem Drehen der Einstellschraube
nach rechts wird das Untermesser näher
an die Spindel bewegt. Bei jedem Drehen
der Einstellschraube nach links wird das
Untermesser von der Spindel weg bewegt.

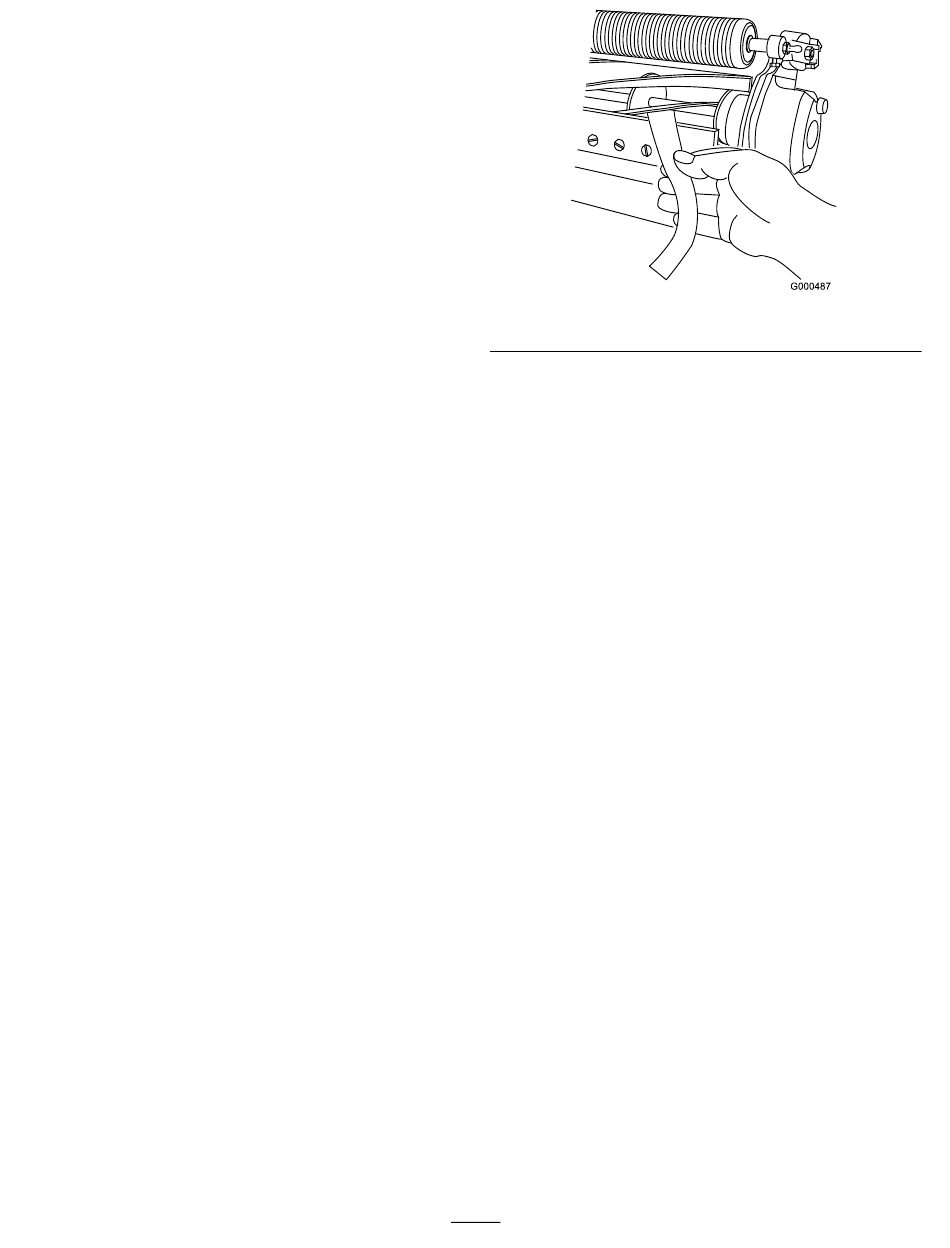

11. Führen Sie einen langen Streifen des
Schneidleistungspapiers (Toro Teilenummer
125-5610) senkrecht zum Untermesser
zwischen die Spindel und das Untermesser ein,
drehen Sie die Spindel dann langsam nach
vorne. Sie sollte das Papier zerschneiden.
Drehen Sie sonst jede Einstellschraube des
Untermessers um einen Klick nach rechts und
wiederholen Sie diesen Schritt, bis das Papier
zerschnitten wird.
(Bild 10), bis Sie einen
4 bis 6 an der
5 und 6, bis ein
(Bild
Hinweis:
Wenn ein zu großer Kontakt bzw.
Spindelwiderstand besteht, müssen Sie entweder
die Vorderseite des Untermessers erneuern oder
die Schneideinheit nachschleifen, um die für einen
genauen Schnitt erforderlichen scharfen Kanten
zu erhalten (weitere Angaben finden Sie in der
Toro Anleitung zum Schärfen von Spindel- und
Sichelmähern, Form No. 09168SL).
11)
12
Bild 11
g000487
