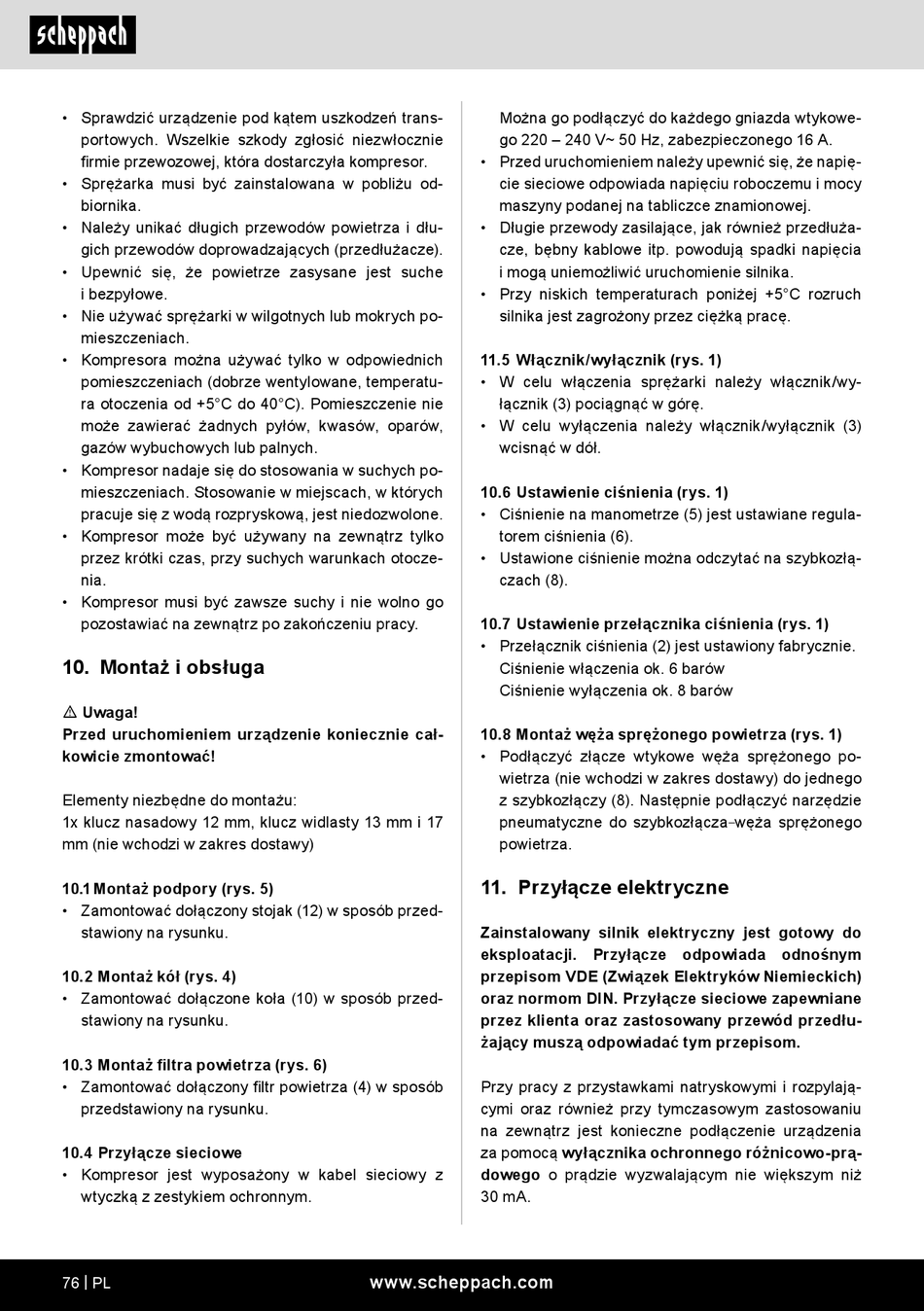

• Sprawdzić urządzenie pod kątem uszkodzeń trans-
portowych. Wszelkie szkody zgłosić niezwłocznie
firmie przewozowej, która dostarczyła kompresor.
• Sprężarka musi być zainstalowana w pobliżu od-
biornika.
• Należy unikać długich przewodów powietrza i dłu-
gich przewodów doprowadzających (przedłużacze).
• Upewnić się, że powietrze zasysane jest suche
i bezpyłowe.
• Nie używać sprężarki w wilgotnych lub mokrych po-
mieszczeniach.
• Kompresora można używać tylko w odpowiednich
pomieszczeniach (dobrze wentylowane, temperatu-
ra otoczenia od +5°C do 40°C). Pomieszczenie nie
może zawierać żadnych pyłów, kwasów, oparów,
gazów wybuchowych lub palnych.
• Kompresor nadaje się do stosowania w suchych po-
mieszczeniach. Stosowanie w miejscach, w których
pracuje się z wodą rozpryskową, jest niedozwolone.
• Kompresor może być używany na zewnątrz tylko
przez krótki czas, przy suchych warunkach otocze-
nia.
• Kompresor musi być zawsze suchy i nie wolno go
pozostawiać na zewnątrz po zakończeniu pracy.
10. Montaż i obsługa
m Uwaga!
Przed uruchomieniem urządzenie koniecznie cał-
kowicie zmontować!
Elementy niezbędne do montażu:
1x klucz nasadowy 12 mm, klucz widlasty 13 mm i 17
mm (nie wchodzi w zakres dostawy)
10.1 Montaż podpory (rys. 5)
• Zamontować dołączony stojak (12) w sposób przed-
stawiony na rysunku.
10.2 Montaż kół (rys. 4)
• Zamontować dołączone koła (10) w sposób przed-
stawiony na rysunku.
10.3 Montaż filtra powietrza (rys. 6)
• Zamontować dołączony filtr powietrza (4) w sposób
przedstawiony na rysunku.
10.4 Przyłącze sieciowe
• Kompresor jest wyposażony w kabel sieciowy z
wtyczką z zestykiem ochronnym.
76 | PL
Można go podłączyć do każdego gniazda wtykowe-
go 220 ‒ 240 V~ 50 Hz, zabezpieczonego 16 A.
• Przed uruchomieniem należy upewnić się, że napię-
cie sieciowe odpowiada napięciu roboczemu i mocy
maszyny podanej na tabliczce znamionowej.
• Długie przewody zasilające, jak również przedłuża-
cze, bębny kablowe itp. powodują spadki napięcia
i mogą uniemożliwić uruchomienie silnika.
• Przy niskich temperaturach poniżej +5°C rozruch
silnika jest zagrożony przez ciężką pracę.
11.5 Włącznik/wyłącznik (rys. 1)
• W celu włączenia sprężarki należy włącznik/wy-
łącznik (3) pociągnąć w górę.
• W celu wyłączenia należy włącznik/wyłącznik (3)
wcisnąć w dół.
10.6 Ustawienie ciśnienia (rys. 1)
• Ciśnienie na manometrze (5) jest ustawiane regula-
torem ciśnienia (6).
• Ustawione ciśnienie można odczytać na szybkozłą-
czach (8).
10.7 Ustawienie przełącznika ciśnienia (rys. 1)
• Przełącznik ciśnienia (2) jest ustawiony fabrycznie.
Ciśnienie włączenia ok. 6 barów
Ciśnienie wyłączenia ok. 8 barów
10.8 Montaż węża sprężonego powietrza (rys. 1)
• Podłączyć złącze wtykowe węża sprężonego po-
wietrza (nie wchodzi w zakres dostawy) do jednego
z szybkozłączy (8). Następnie podłączyć narzędzie
pneumatyczne do szybkozłącza węża sprężonego
powietrza.
11. Przyłącze elektryczne
Zainstalowany silnik elektryczny jest gotowy do
eksploatacji. Przyłącze odpowiada odnośnym
przepisom VDE (Związek Elektryków Niemieckich)
oraz normom DIN. Przyłącze sieciowe zapewniane
przez klienta oraz zastosowany przewód przedłu-
żający muszą odpowiadać tym przepisom.
Przy pracy z przystawkami natryskowymi i rozpylają-
cymi oraz również przy tymczasowym zastosowaniu
na zewnątrz jest konieczne podłączenie urządzenia
za pomocą wyłącznika ochronnego różnicowo-prą-
dowego o prądzie wyzwalającym nie większym niż
30 mA.
