Vaillant VWL 57/8.2 IS Betriebsanleitung, Installations- Und Wartungsanleitung Seite 8

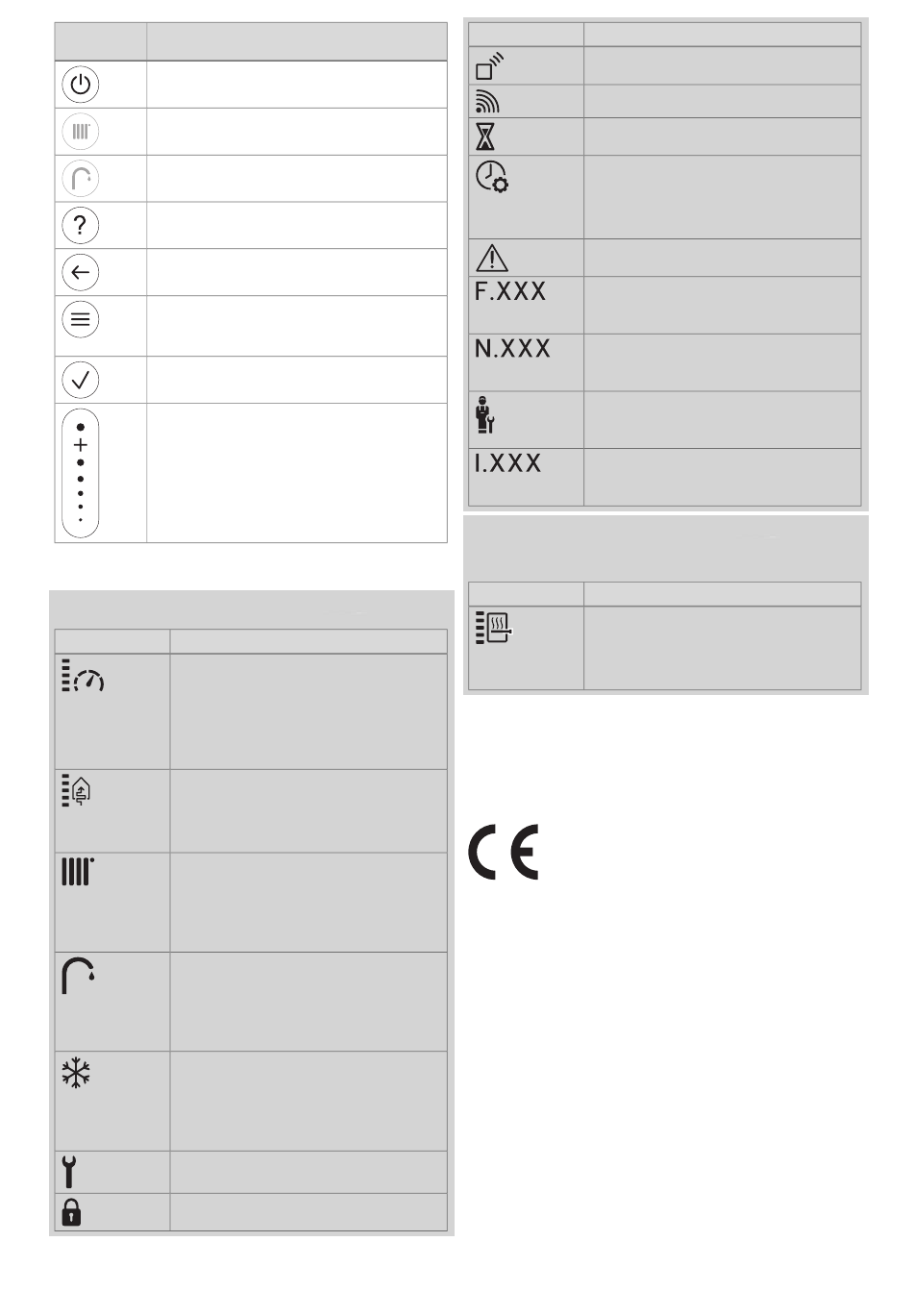

Bedienele- Funktion
ment
–
Entstörtaste: länger als 3 Sekunden drücken
für Neustart
Einstellen der Vorlauftemperatur bzw.
Wunschtemperatur über den Systemregler
Einstellen der Warmwassertemperatur über den
Systemregler
–
Hilfe aufrufen
–
Eine Ebene zurück gehen
–
Eingabe abbrechen
–
Menü aufrufen
–
Zurück zum Hauptmenü
–
Grundanzeige aufrufen
–
Auswahl/Änderung bestätigen
–
Einstellwert speichern
–
Durch Menüstruktur navigieren
–
Einstellwert verringern oder erhöhen
–
Zu einzelnen Zahlen und Buchstaben navi-
gieren
3.9 Angezeigte Symbole
Gültigkeit: Außer Produkt mit Elektro-Zusatzheizung
Symbol Bedeutung
Aktueller Anlagendruck (Anzeige in 5 Stu-
fen):
–
Permanent an: Fülldruck im zulässigen
Bereich
–
Blinkt: Fülldruck außerhalb des zulässi-
gen Bereichs
Aktuelle Kompressormodulation (Anzeige in
5 Stufen):
–
Permanent an: Kompressor läuft
–
Blinkt: Kompressor startet
Heizbetrieb aktiviert:
–
Permanent an: Wärmepumpe aus, keine
Wärmeanforderung
–
Blinkt: Wärmepumpe an, Wärmeanforde-
rung vorhanden
Warmwasserbereitung aktiviert:
–
Permanent an: Wärmepumpe aus, keine
Wärmeanforderung
–
Blinkt: Wärmepumpe an, Wärmeanforde-
rung vorhanden
Kühlung aktiviert:
–
Permanent an: Wärmepumpe aus, keine
Kühlanforderung
–
Blinkt: Wärmepumpe an, Kühlanforde-
rung vorhanden
Fachhandwerkerebene aktiv
Display gesperrt
8
Symbol Bedeutung
Mit Systemregler verbunden
Verbindung zum Vaillant Server hergestellt
Produkt ist mit einer Aufgabe beschäftigt.
Uhrzeit einstellen:
–
permanent an: Uhrzeit ist eingestellt
–
blinkt: Uhrzeit muss neu eingestellt
werden
Warnung
Fehler im Produkt:
Erscheint anstelle der Grundanzeige, ggf.
erläuternde Klartextanzeige.
Notbetrieb:
Erscheint anstelle der Grundanzeige, ggf.
erläuternde Klartextanzeige.
Wartung erforderlich:
Nähere Informationen entnehmen Sie dem
Code I.XXX.
Wartung erforderlich:
Erscheint anstelle der Grundanzeige, ggf.
erläuternde Klartextanzeige.
Gültigkeit: Produkt mit Elektro-Zusatzheizung
Folgende Symbole werden zusätzlich angezeigt:
Symbol Bedeutung
Aktuelle Unterstützung durch die Elektro-
Zusatzheizung (Anzeige in 5 Stufen):
–
Permanent an: Zusatzheizung heizt
–
Blinkt: Zusatzheizung startet
3.10 Typenbezeichnung und Serialnummer
Die Typenbezeichnung und die Serialnummer befinden sich
auf dem Typenschild.
3.11 CE-Kennzeichnung
Mit der CE-Kennzeichnung wird dokumentiert, dass die Pro-
dukte gemäß der Konformitätserklärung die grundlegenden
Anforderungen der einschlägigen Richtlinien erfüllen.
Die Konformitätserklärung kann beim Hersteller eingesehen
werden.
Betriebsanleitung 8000017462_01
