6.9 Limitation du courant absorbé
Il est possible de limiter la puissance électrique du chauffage
d'appoint du produit. Vous pouvez régler la puissance maxi-
male souhaitée à l'écran du produit.
6.10 Exigences relatives à la ligne eBUS
Tenez compte des règles suivantes pour faire cheminer les
lignes eBUS :
▶
Utilisez des câbles à 2 conducteurs.
▶
N'utilisez surtout pas de câbles blindés ou torsadés.
▶
Utilisez uniquement des câbles adaptés, par ex. de type
NYM ou H05VV (-F / -U).
▶
Tenez compte de la longueur totale admissible, qui est
de 125 m. La règle est la suivante : section du conduc-
teur ≥ 0,75 mm² dans la limite de 50 m de longueur to-
tale, 1,5 mm² au-delà de 50 m.
Pour éviter les anomalies des signaux eBUS (sous l'effet des
parasites, par ex.) :
▶
Maintenez un écart minimal de 120 mm par rapport aux
câbles de raccordement au secteur ou autres sources de
perturbations électromagnétiques.
▶
En cas de cheminement parallèle aux câbles secteur,
faites passer les câbles dans des goulottes par ex.
conformément aux directives applicables.
▶
Exception : la distance peut être inférieure à l'écart mi-
nimal en cas de traversée murale, mais aussi à l'intérieur
d'un boîtier électrique.
6.11 Cheminement des câbles de communication

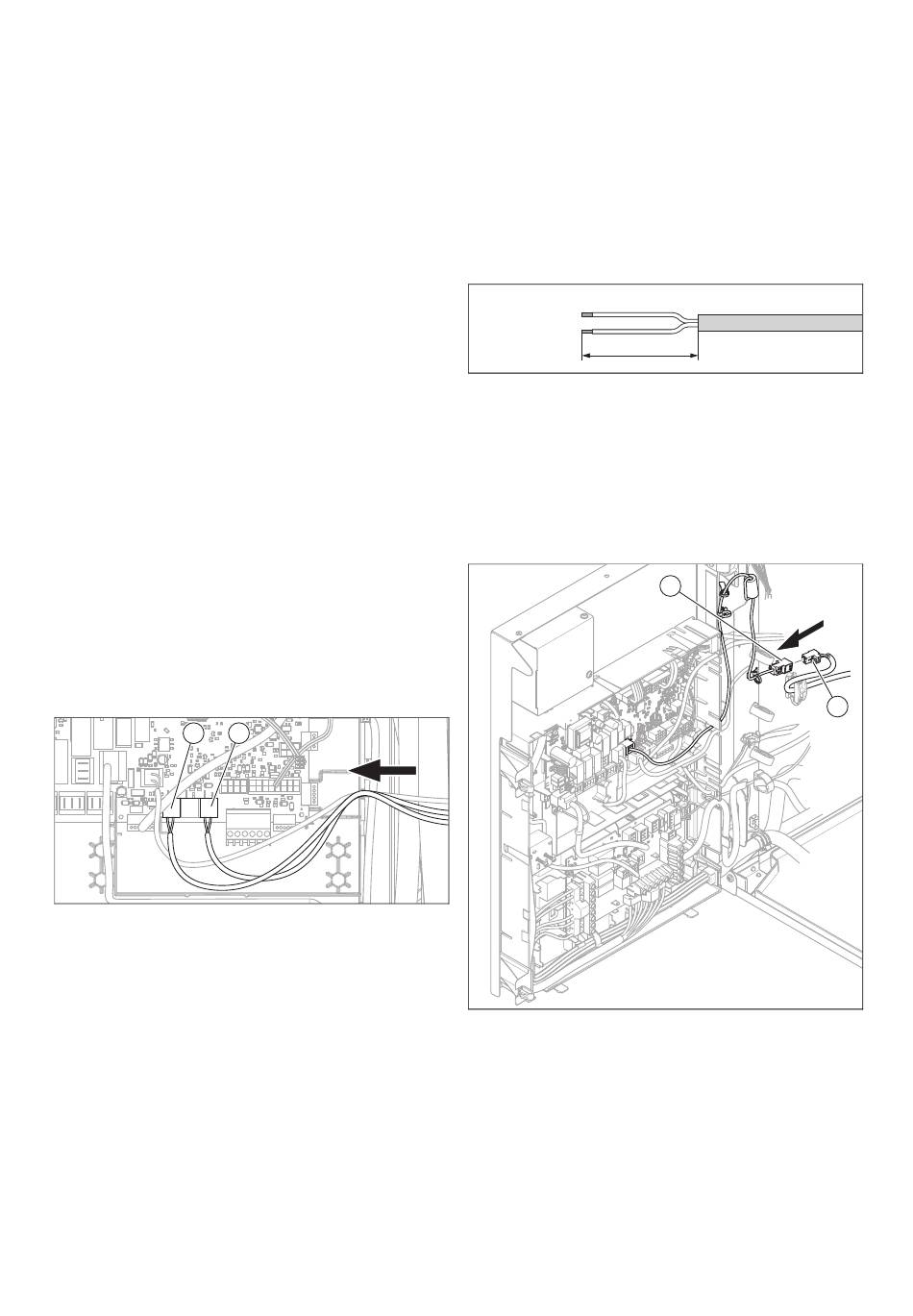

1. Faites passer les câbles du capteur et les câbles bus
dans les passe-câbles situés au sol du produit.
2. Faites passer les câbles de capteurs ou les fréquences
bus à l'intérieur du produit, le long de l'habillage latéral
gauche.
1
1 eBUS
3. Faites passer le câble 24 V pour le contact S20 du
thermostat de sécurité et le câble eBUS par les serre-
câbles de droite du boîtier électrique.
120
2
2 24 V-S20
6.12 Raccorder le câble Modbus
1. Vérifiez que le câble Modbus relie bien les raccorde-
ments A et B de l'unité intérieure aux raccordements
A et B de l'unité extérieure. Pour cela, utilisez un
câble Modbus avec des conducteurs de différentes
couleurs pour les signaux A et B.
2. Pour le câble Modbus, utilisez un câble de la gamme
des accessoires ou bien un câble bi-filaire et blindé
avec une section de conducteur de 0,34 mm² au mini-
mum.
3. Notez que la longueur maximale du câble Modbus ne
doit pas dépasser 50 mètres.
4. Posez le câble Modbus à l'abri des rayonnements UV.
≤ 15 mm
5. Placez des cosses aux extrémités des fils après les
avoir dénudés pour éviter les courts-circuits si des
conducteurs venaient à se détacher.
6. Utilisez le connecteur mâle rouge Pro-E du complé-
ment de livraison pour le raccordement. Faites atten-
tion à bien respecter la polarité (A|B) en fonction de
l'unité extérieure.
7. Faites cheminer le câble Modbus dans l'unité intérieure
et utilisez une des bornes de décharge de traction.
8. Insérez le connecteur mâle rouge Pro-E (2) dans la
douille du câble de raccordement Modbus (1), qui sort
du boîtier électrique.
