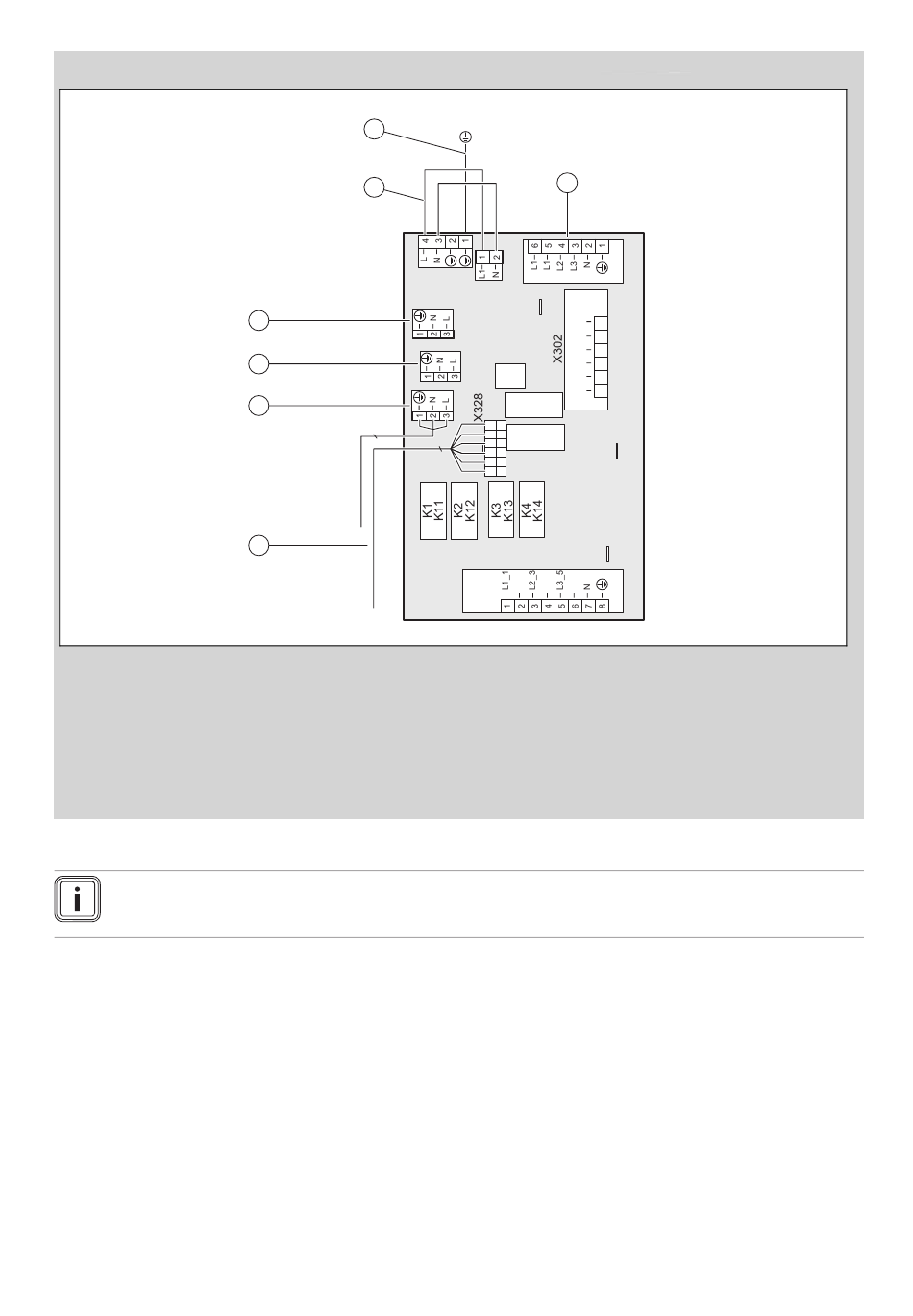

D.2 Circuit imprimé de raccordement au secteur
Validité: sauf produit avec chauffage d'appoint électrique
1 Si alimentation électrique simple : shunt 230 V entre
X311 et X310 ; si alimentation électrique double :
remplacez le shunt de X311 par le raccordement
230 V permanent (sans commutation horaire)
2 Raccordement fixe du conducteur de protection sur
le boîtier
3 [X300] Raccordement de la tension d'alimentation
4 [X328] Connexion de données vers le circuit im-
primé du régulateur
D.3 Circuit imprimé du régulateur
Remarque
Tenez compte de la charge de raccordement pour l'ensemble des actionneurs externes raccordés (X11, X13,
X14, X15, X17) qui ne doit pas être supérieure à 2 A max.
144
2
1
X312
7
X314
6
X313
5
3
4
3
X311
X300
X310
L3
6
L2
5
L1
4
X350
L1S
3
L2S
2
L3S 1
K6
K16
7 1
K5
8 2
12
K15
9 3
10 4
11 5
12 6
X301
5 [X313] Alimentation électrique du circuit imprimé du
régulateur ou du VR 70B, VR 71B en option ou de
l'anode à courant imposé en option
6 [X314] Alimentation électrique du circuit imprimé du
régulateur ou du VR 70B, VR 71B en option ou de
l'anode à courant imposé en option
7 [X312] Alimentation électrique du circuit imprimé du
régulateur ou du VR 70B, VR 71B en option ou de
l'anode à courant imposé en option
