2 Aanwijzingen bij de documentatie
▶
Neem absoluut alle gebruiksaanwijzingen die bij de com-
ponenten van de installatie worden meegeleverd in acht.
▶
Bewaar deze handleiding alsook alle documenten die
van toepassing zijn voor het verdere gebruik.
Deze handleiding geldt uitsluitend voor:
Product
VWL 57/8.2 IS
VWL 57/8.2 IS
VWL 77/8.2 IS
VWL 77/8.2 IS
VWL 57/8.2 IS S1
VWL 57/8.2 IS S1
VWL 77/8.2 IS S1
VWL 77/8.2 IS S1
Geldigheid: België EN Nederland
Deze handleiding geldt alleen voor België (nl), Nederland.
3 Productbeschrijving
3.1 Beschrijving van het product
Het product is de binnenunit van een lucht-waterwarmte-
pomp met splittechnologie.
De binnenunit is via het koudemiddelcircuit met de buitenunit
verbonden.
3.2 Koelbedrijf
De buitenunit heeft afhankelijk van het land de functie CV-
functie of CV- en koelbedrijf. De binnenunit is daarmee com-
patibel.
Buitenunits, die af fabriek zonder koelbedrijf worden gele-
verd, zijn in de nomenclatuur met "S2" aangeduid. Voor deze
toestellen is via een optionele accessoire een latere active-
ring van het koelbedrijf mogelijk.
De activering volgt via een codeerweerstand en een instel-
ling op het bedieningsveld van de binnenunit en op de sys-
teemthermostaat. (→ Pagina 209)

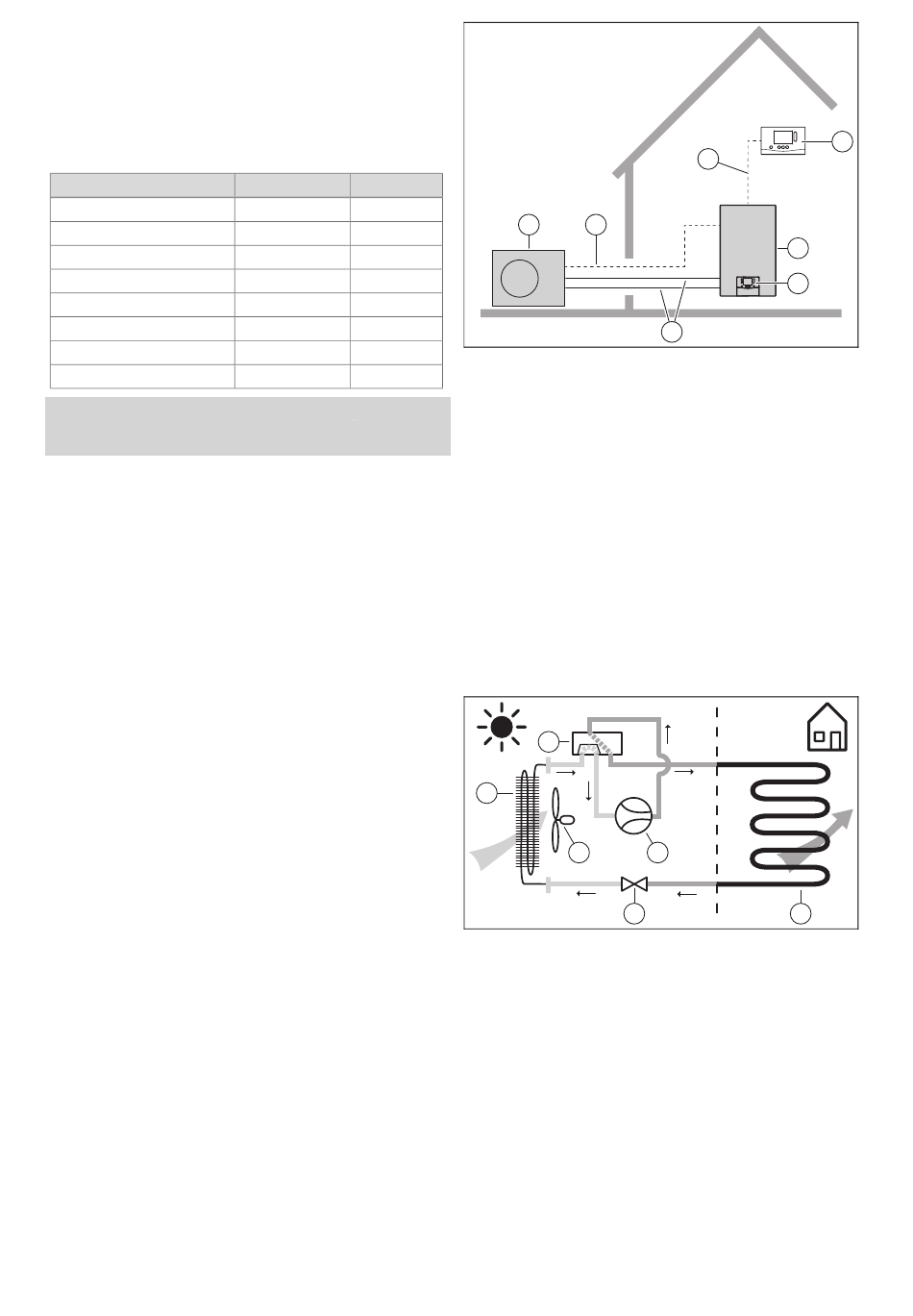

3.3 Warmtepompsysteem
Opbouwen van een typisch warmtepompsysteem met split-
technologie:
8000017462_01 Gebruiksaanwijzing
Artikelnummer Land
0010039115 BE, DE
0010039117 AT, NL
0010039571 BE, DE
0010039573 AT, NL
0010039592 BE, DE
0010039594 AT, NL
0010039606 BE, DE
0010039608 AT, NL
1 2
1 Warmtepomp | buiten-
unit
2 Modbus-leiding
3 eBUS-leiding
4 Systeemregelaar
3.4 Werkwijze van de warmtepomp
De warmtepomp bezit een gesloten koudemiddelcircuit
waarin een koudemiddel circuleert.
Door cyclische verdamping, compressie, condensatie en ex-
pansie wordt in het CV-bedrijf warmte-energie van de omge-
ving opgenomen en aan het gebouw afgegeven. In het koel-
bedrijf wordt aan het gebouw warmte-energie onttrokken en
aan de omgeving afgegeven.
3.4.1 Werkingsprincipe bij CV-functie
2
1
3
5
1 Verdamper
2 Vierwegomschakelklep
3 Ventilator
3
6
5
7
5 Thermostaat van de
binnenunit
6 Warmtepomp | binnen-
unit
7 Koelmiddelcircuit
4
6
4 Compressor
5 Expansieventiel
6 Condensor
4
