2 Remarques relatives à la
documentation
▶
Conformez-vous impérativement à toutes les notices
d'utilisation et d'installation qui accompagnent les com-
posants de l'installation.
▶
Remettez cette notice et l'ensemble des documents com-
plémentaires applicables à l'utilisateur.
2.1 Informations complémentaires
▶
Scannez le code affiché avec votre appareil mobile pour
en savoir plus sur l'installation.
◁
Vous pourrez ainsi accéder à des vidéos d'installa-
tion.
3 Description du produit

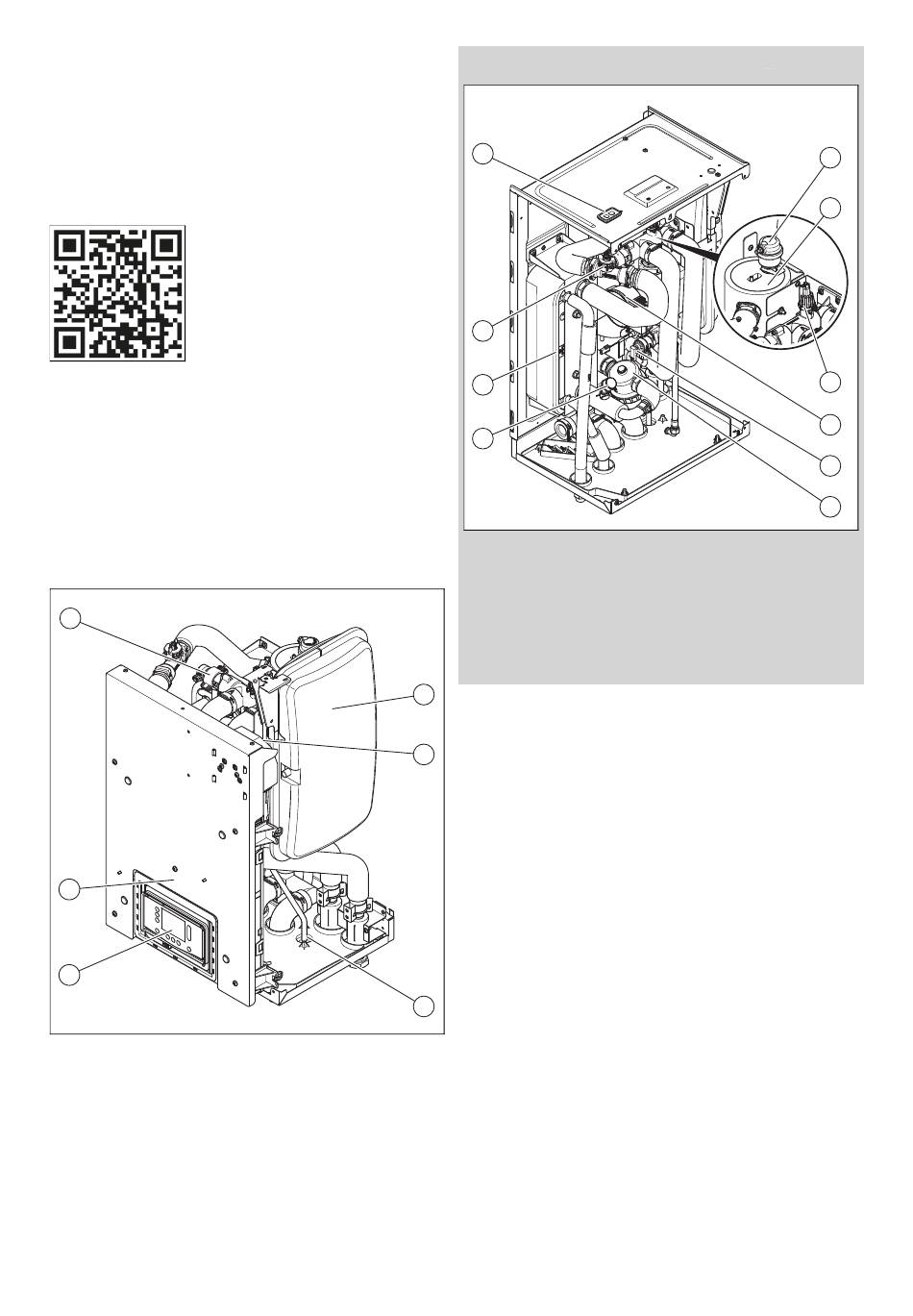

3.1 Vue d'ensemble des produits
3.1.1 Structure du produit
6
5
4
1 Vase d'expansion du
circuit chauffage
2 Sécurité de surchauffe
3 Soupape de sécurité de
vidange
4 Régulateur de l'unité
intérieure
8000017462_01 Notice d'installation et de maintenance
1
2
3
5 Boîtier électrique avec
carte de régulation et de
raccordement au réseau
6 Vanne d'inversion priori-
taire (chauffage/charge
du ballon)
3.1.2 Structure du bloc hydraulique
Validité: Produit avec séparateur de magnétite
10
9
8
7
1 Purgeur automatique
2 Chauffage d'appoint
électrique
3 Capteur de pression
4 Pompe de chauffage
5 Soupape de sécurité
1
2
3
4
5
6
6 Séparateur de magné-
tite
7 Manomètre
8 Condensateur
9 Capteur de débit
10 Interface (Connectivity
Interface Module)
