Betriebsanleitung
5 Betrieb
5.1 Probe prüfen
Die Einhaltung der nachfolgenden Schritte wird empfohlen, wenn die ESC mit einer Sonde und Raman RunTime
verwendet werden soll, um eine Probe zu prüfen.
Anhand des Typs der Probe, an der die Prüfung vorgenommen werden soll, entscheiden, welche Rxn-Sonde zu
1.
verwenden ist.
Die Sonde wie unten dargestellt an die ESC anschließen.
2.
Sonde in ihre Position schieben.
3.
Sobald der Fokus optimal für die berührungslose Optik eingestellt ist oder die Tauchoptik eingetaucht wird, die
Sicherungsmutter anziehen, damit sie die Optik sicher im optimalen Fokus hält. Bei einer berührungslosen Optik
(NCO) muss die Optik vor dem Festziehen der Sicherungsmutter fokussiert werden, um das optimale Signal zu
erreichen.
ESC aufschieben.
4.
Eine Probe in die ESC einsetzen.
5.
ESC zuschieben.
6.
Prüfung in Raman RunTime durchführen.
7.
10

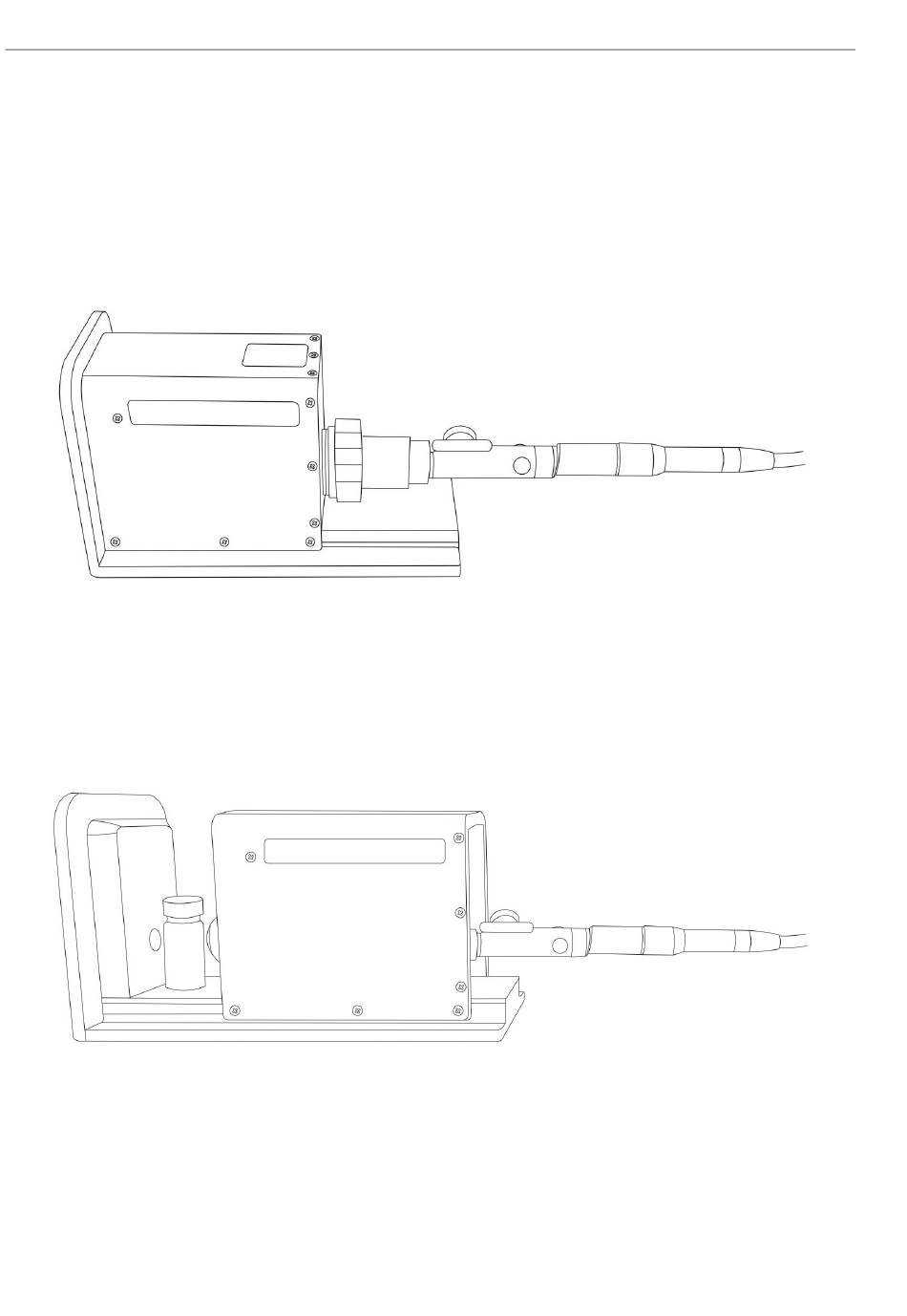

Abbildung 2. Geschlossene Raman-Messzelle (ESC) mit angeschlossener Sonde
Abbildung 3. Geschlossene Raman-Messzelle mit Probe
Geschlossene Raman-Messzelle
A0049048
A0049048
