Der elektrische Strom für das Netz kommt von den
angeschlossenen Geräten.
Mindestens ein Gerät in dem Netz muss über
Stromversorgungsfähigkeiten verfügen (siehe
Spezifikationen).
Ein Stromversorgungsgerät kann bis zu drei Nicht-
Stromversorgungsgeräte versorgen.
Da alle Stromversorgungsgeräte galvanisch getrennt
sind, sind auch mehrere zulässig.

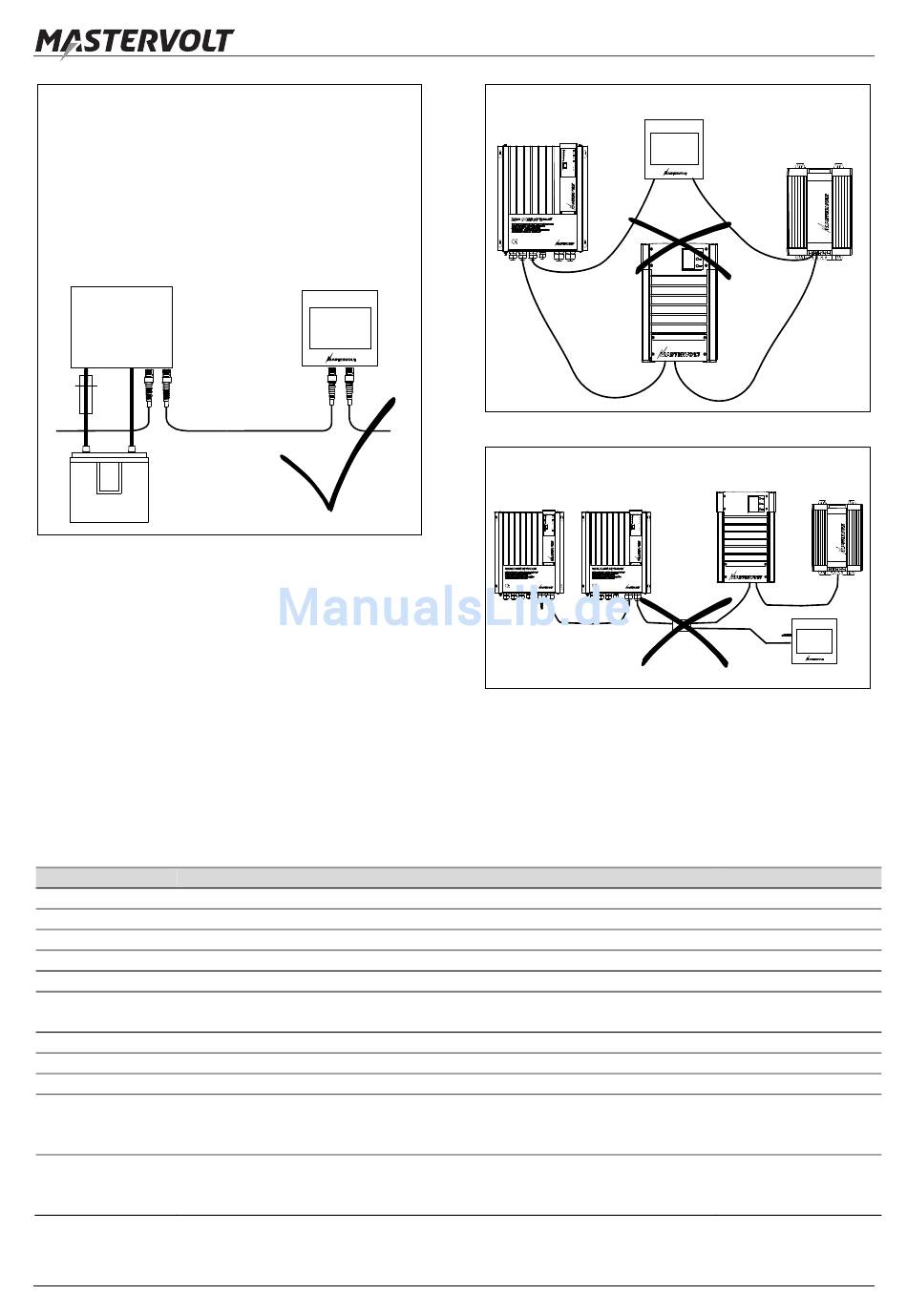

Abbilding 6-3: Stromversorgung
6.3
MASTERBUS: ÜBERWACHUNG UND KONFIGURATION DER LITHIUM-IONEN-BATTERIE
Die Lithium-Ionen-Batterie kann über das MasterBus-Netz mit Hilfe eines MasterBus-Fernbedienungspanels oder einer
Schnittstelle, die an einen PC mit MasterAdjust-Software angeschlossen ist, überwacht und konfiguriert werden. Die
verfügbaren Menü-Seiten sind Monitoring, Alarm, History, Configuration und Events.
6.3.1
Monitoring (Überwachung)
Menü
Beschreibung
General
State of charge
Ladezustand der Batterie in %
Remaining
Verbleibende Zeit der Batterienutzung bei tatsächlicher Last in hh:mm:ss
Cap. consumed
Verbrauchte Batteriekapazität in Ah
Battery (V)
Durch das Zellenmanagementsystem gemessene Batteriespannung
Battery (A)
Durch das Zellenmanagementsystem gemessener (Ent)Ladestrom. Positiv:
Laden; Negativ: entladen
Battery (°C)
Batterietemperatur in °C
Time
Uhrzeit in hh:mm:ss
Date
Datum in TT-MM-JJJJ
Close relay
Taste zum manuellen Schließen des Abschaltrelais (Einschalten), um den
korrekten Betrieb des Abschaltrelais zu überprüfen (siehe Kapitel 5).
Diese Funktion sollte nicht während des Normalbetriebs verwendet werden.
Open relay
Taste zum manuellen Öffnen des Abschaltrelais (Abschalten), um den
korrekten Betrieb des Abschaltrelais zu überprüfen (siehe Kapitel 5)
Diese Funktion sollte nicht während des Normalbetriebs verwendet werden.
DE / April 2014 / Lithium-Ionen-Batterie MLi Ultra / Copyright © 2014 Mastervolt
OK
Führen Sie keine Ringnetze aus.
Abbildung 6-4: Keine Ringnetze
Machen Sie keine T-Anschlüsse im Netz.
Abbildung 6-5: keine T-Anschlüsse
MASTERBUS
Bereich
(Nur-Lese-Angaben)
(Nur-Lese-Angaben)
(Nur-Lese-Angaben)
(Nur-Lese-Angaben)
(Nur-Lese-Angaben)
(Nur-Lese-Angaben)
(Nur-Lese-Angaben)
(Nur-Lese-Angaben)
85
