4.8.2 System mit Mastervolt Alpha Pro II-Regler
_
1
1. Lithium-Ionen-Batterie
2. Batteriesicherung in positive battery line
3. Abschaltrelais
4
Lichtmaschine with Alpha Pro II regulator

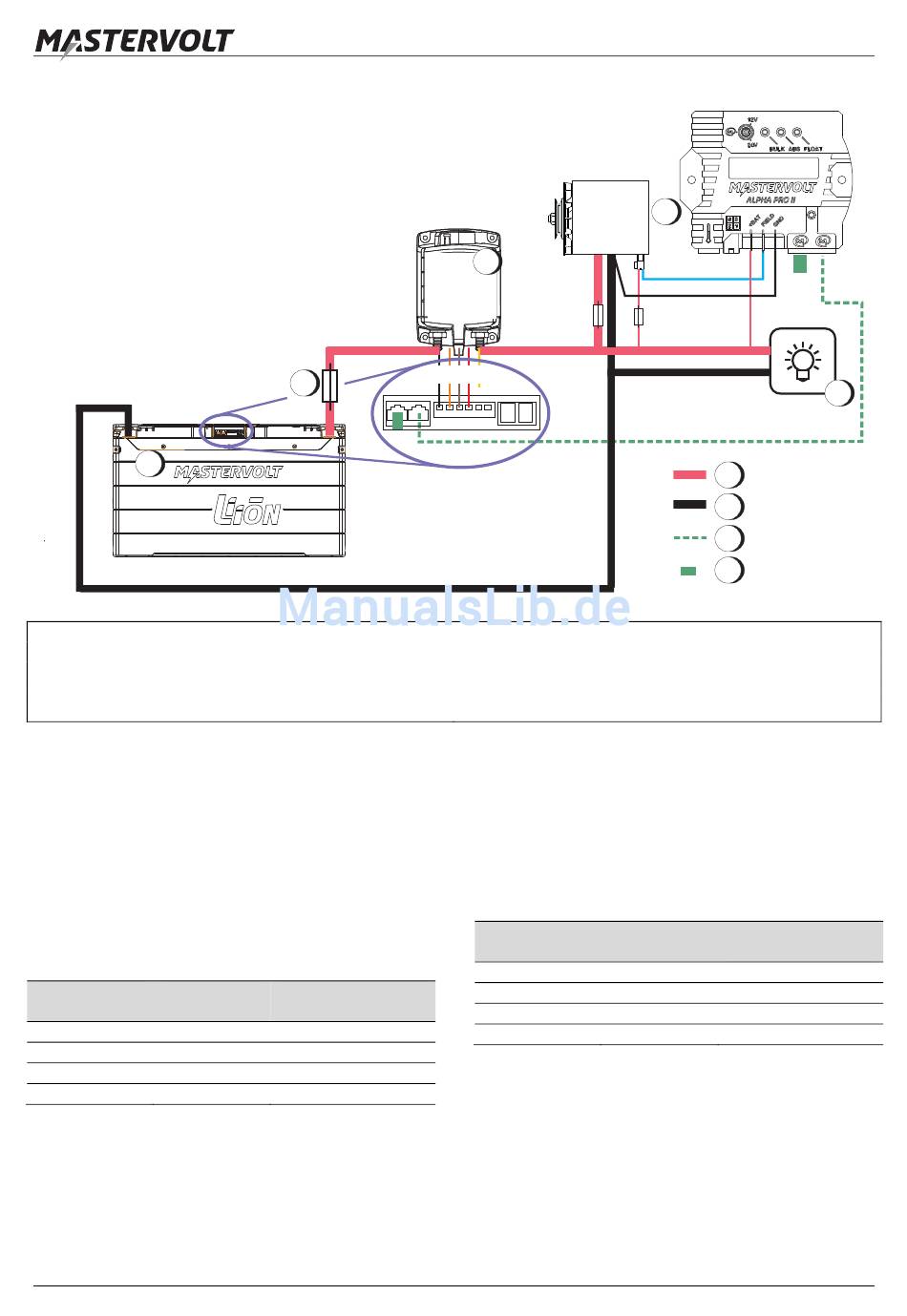

Abbildung 4-4: Basissystem mit einem Mastervolt Alpha Pro II-Regler
Befolgen Sie für die Installation des Mastervolt Alpha Pro
II-Reglers die folgenden Schritte:
1
Schließen Sie die DC-Hauptkabel wie angegeben an.
2
Schließen Sie die MasterBus-Verkabelung zwischen
den Geräten wie angegeben an. Denken Sie an die in
Abschnitt 6.2 beschriebenen Regeln.
3
Ergänzen
Sie
das
MasterBus-Kontrollpanel.
4
Konfigurieren Sie das folgende Stop Charge Event an
der Lithium-Ionen-Batterie:
Konfiguration
Event source
Ereignisquelle
Event target
Ereignisziel
Event command
Ereignisbefehl
Event data
Ereignisdaten
Stop Charge Event
Bei einem Stop Charge Event muss der Batterielader den
Ladevorgang abbrechen. Der Alpha Pro II-Regler kann
das Stop Charge Event verarbeiten. Die Event Source
(Ereignisquelle) ist das Stop Charge der Lithium-Ionen-
Batterie. Das Event Target (Ereignisziel) ist der Alpha Pro
II (APR Alpha Pro MB). Durch das Stop Charge Event wird
DE / April 2014 / Lithium-Ionen-Batterie MLi Ultra / Copyright © 2014 Mastervolt
2
+
MasterBus-Netz
durch
Event 1
(obligatorisch)
Stop charge
APR Alpha Pro MB
Suspend charge
Copy
3
B D
E
A
C
5. Lasten
6. DC-Plusleitung
7. DC-Minusleitung
8. MasterBus-Kabel
9. MasterBus-Abschlussklemme
der Event Command "Suspend Charge" (Ereignisbefehl
"Ladung unterbrechen") ausgelöst. Der Ladevorgang des
Reglers wird unterbrochen und wieder aufgenommen,
sobald das Stop Charge Event beendet ist.
5
Konfigurieren Sie das folgende Battery Safety Event
ein
bei der Lithium-Ionen-Batterie:
Konfiguration
Event source
Event target
Event command
Event data
Battery safety-Ereignis
Wenn ein Battery Safety Event eintritt, trennt das
Abschaltrelais die Batterie von der Elektroinstallation. Dies
kann zu Spannungsschwankungen im Gleichstromnetz
und
zur
Lichtmaschine führen. Deshalb wird bei einem Battery
Safety Event der Event command "Suspend charge"
ausgelöst, durch den der Ladevorgang beendet wird.
6
Fahren Sie mit Kapitel 5 fort
4
6
7
8
9
Event 2
(obligatorisch)
Ereignisquelle
Battery Safety
Ereignisziel
APR Alpha Pro MB
Ereignisbefehl
Suspend charge
Ereignisdaten
On
Überhitzung
der
Feldwicklungen
