INSTALLATION
4.8.3 System mit einem Mastervolt Mass Combi
_
1
1. Lithium-Ionen-Batterie
2. Batteriesicherung in positive battery line
3. Abschaltrelais
4
MasterBus Combi Interface über serielles Kabel, angeschlossen an den Mass Combi

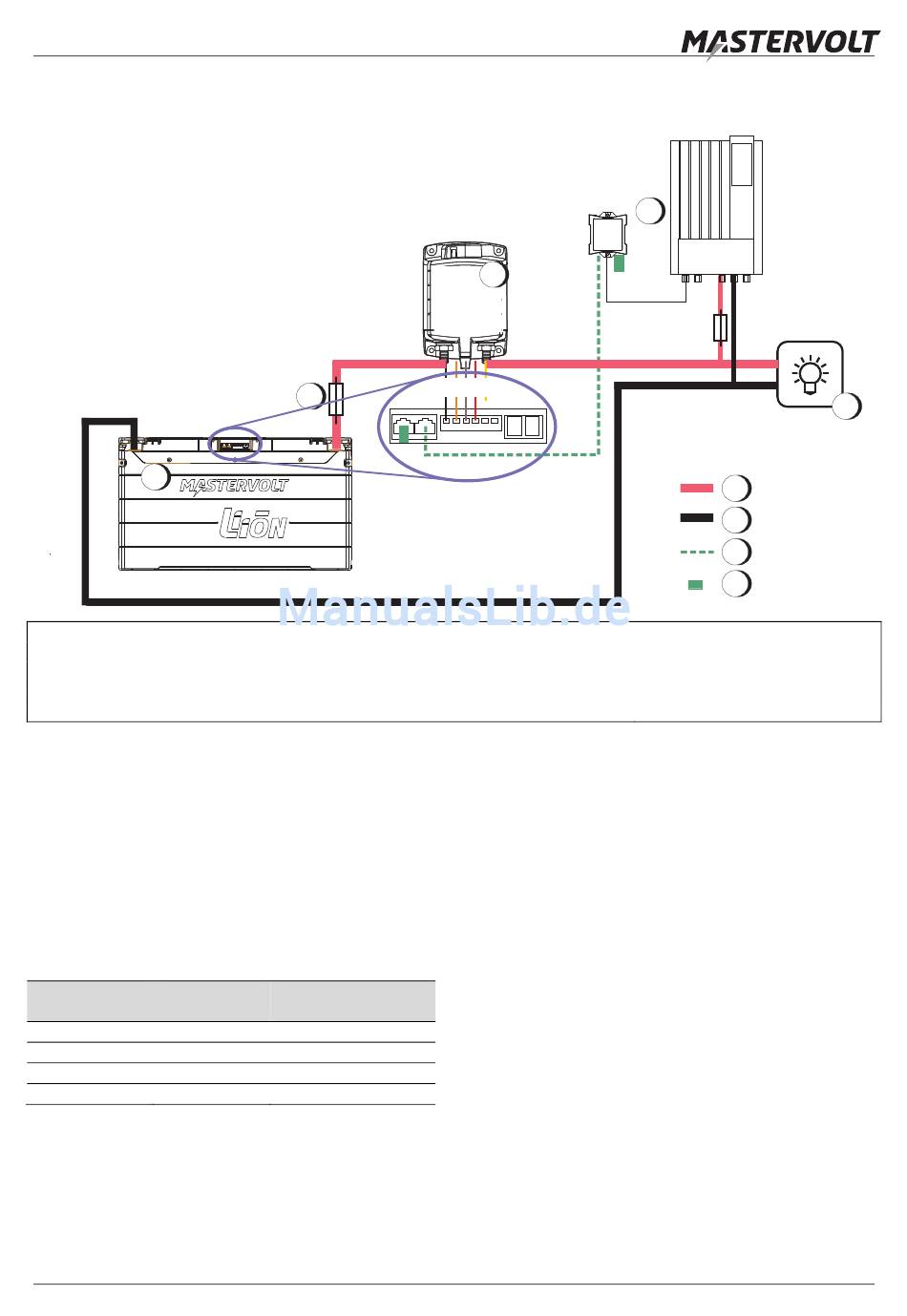

Abbildung 4-5: Basissystem mit einem Mastervolt Mass Combi
Befolgen Sie für die Installation des Mastervolt Mass
Combi die folgenden Schritte:
1
Schließen Sie die DC-Hauptkabel wie angegeben an.
2
Schließen Sie die MasterBus-Verkabelung zwischen
den Geräten wie angegeben an. Denken Sie an die in
Abschnitt 6.2 beschriebenen Regeln
3
Ergänzen
Sie
das
MasterBus-Kontrollpanel.
4
Konfigurieren Sie das folgende Stop Charge Event bei
der Lithium-Ionen-Batterie:
Konfiguration
Event source
Ereignisquelle
Event target
Ereignisziel
Event command
Ereignisbefehl
Event data
Ereignisdaten
80
2
+
MasterBus-Netz
durch
Event 1
(obligatorisch)
Stop charge
INT Mass Combi
Charger
Copy invert
3
A
B D
C
E
Stop Charge Event
Der Mass Combi muss den Ladevorgang bei einem Stop
Charge Event stoppen. Da der Mass Combi mit dem
MasterBus nicht kompatibel ist, verwendet er für die
MasterBus-Kommunikation
Interface (INT Mass Combi). Diese Schnittstelle muss mit
ein
Ereignissen konfiguriert
(Ereignisquelle) ist das Stop Charge Event der Lithium-
Ionen-Batterie. Das Event target (Ereignisziel) ist die
MasterBus-Combi Interface mit dem Befehl Charger Off.
Nach 10 Minuten endet das Stop Charge Event und der
Ladevorgang wird wieder aufgenommen.
5
Fahren Sie mit Kapitel 5 fort.
Copyright © 2014 Mastervolt / April 2014 / Lithium-Ionen-Batterie MLi Ultra / DE
