Regelfunktionen

2.1 Regelmodi

Der Thermostat kann sowohl für 4-Rohr- als auch für 2-Rohr-Systeme verwendet werden. Die
Regelmodusfunktion ermöglicht dem Thermostat die Ansteuerung verschiedener Raum-HLK-Systeme, d. h.
unterschiedliche Kombinationen von Heiz- und Kühlgeräten, die zu einem Raum gehören. Der Thermostat
kann auf einen der beiden folgenden Regelmodi eingestellt werden:
4-Rohr-System: Heizen und Kühlen
✓
2-Rohr-System: Heizen oder Kühlen (Change-Over)
✓
2.1.1

4-Rohr-System

Im 4-Rohr-System wechselt der Thermostat automatisch zwischen Heiz- und Kühlthermostat. Dieser
Regelmodus eignet sich für Raum-HLK-Systeme, die ein Fan-Coil als Heiz- oder Kühlgerät verwenden.
Der Thermostat arbeitet als Heizthermostat, wenn die Raumtemperatur unter einer festgelegten
Temperatur liegt, und als Kühlthermostat, wenn die Raumtemperatur über einer festgelegten Temperatur
liegt.
2.1.2 2-Rohr-System
Dieser Regelmodus eignet sich für Raum-HLK-Systeme, die ein 2-Rohr Fan-Coil als Heiz- und Kühlgerät
verwenden (siehe Bild 2-1). Die Change-Over-Funktion ermöglicht den Einsatz des Thermostats in einem 2-
Rohr Change-Over System, in dem warme oder kalte Medien in denselben Rohren fließen und ein Ventil
zur Regelung der Heiz- und Kühlverteilung verwendet wird. Der Thermostat befindet sich entweder im
Heiz- oder im Kühlbetrieb und wechselt je nach Einstellung der Change-Over-Funktion zwischen den
Betriebsarten. Die Change-Over-Funktion wird in Kapitel 2.3 näher beschrieben.
H O
2
H O
2

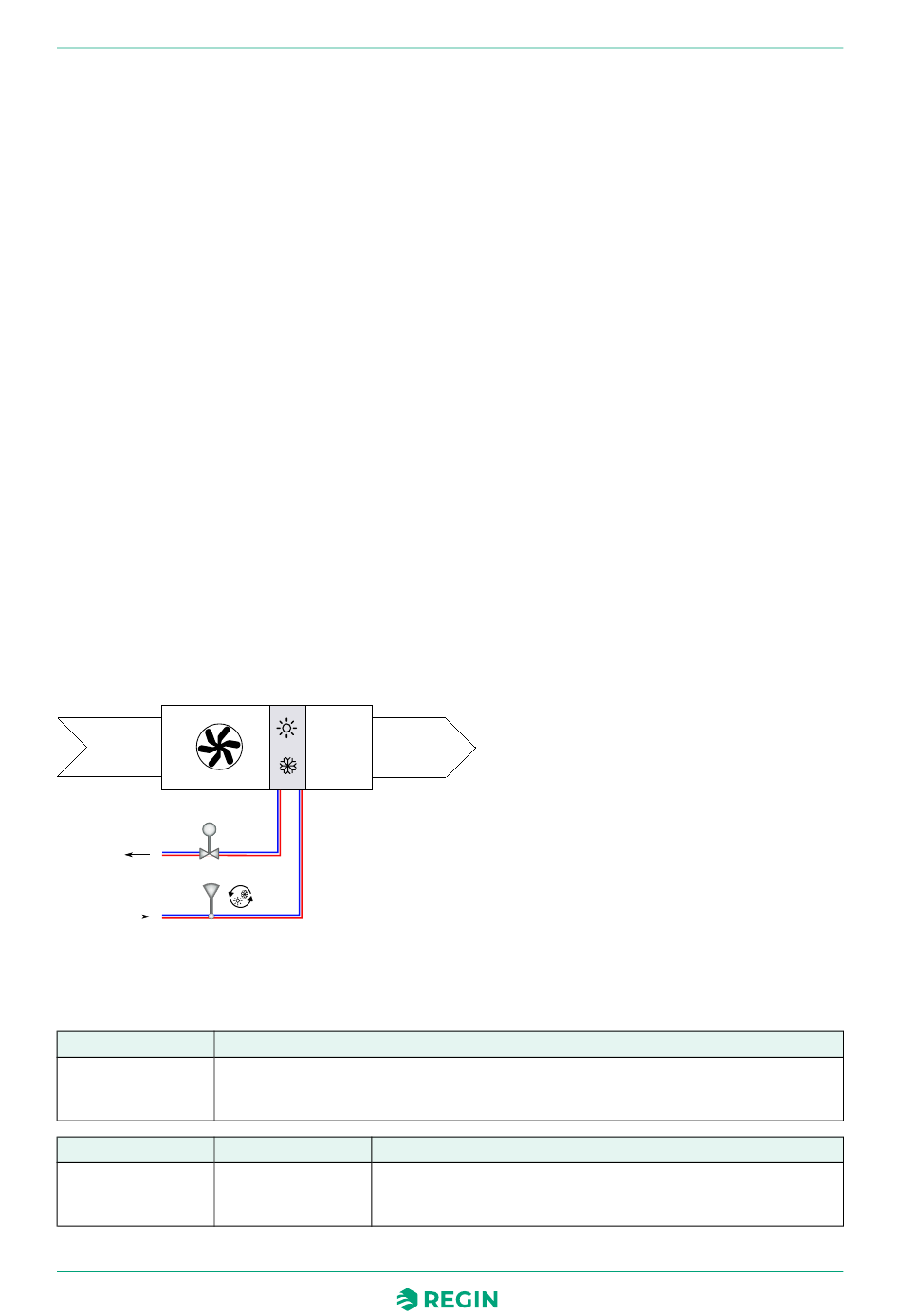

Bild 2-1 2-Rohr-System
2.1.3

Regelmodus-Einstellungen

Parameter Beschreibung
8 Regelmodus
0 = 2-Rohr-System
1 = 4-Rohr-System
Modbus-Register Modbus-Adresse
Holding Register 5
RCFD-230C Benutzerhandbuch, Rev. D
Beschreibung
Regelmodus
0 = 2-Rohr-System
1 = 4-Rohr-System
Regelfunktionen
