2 Regelfunktionen
Dieses Kapitel enthält die Beschreibungen und die Konfigurationsinformationen der grundlegenden
Regelfunktionen.
2.1 Reglermodus
Mit dieser Funktion kann der Regler an die verschiedenen Raum-HLK-Systeme angepasst werden. Somit
sind unterschiedliche Kombinationen von Heiz-, Kühl- und VVS-Geräten wählbar, die Teil eines Raumes
sind.
Der Regler bietet die folgenden 10 wählbaren Regelmodi:
Heizen
✓
Heizen + Heizen
✓
Heizen + Kühlen
✓
Kühlen
✓
Heizen/Kühlen (Change-Over)
✓
Heizen + Heizen/Kühlen (Change-Over)
✓
Heizen + VVS
✓
Kühlen + VVS
✓
VVS
✓
Heizen + Kühlen + VVS
✓
Abhängig vom gewählten Reglermodus gibt der Regler eine oder mehrere Regelsequenzen mit der
Bezeichnung Y1, Y2 und Y3 aus. Diese Regelsequenzen regeln die Heiz-, Kühl- und VVS-Geräte im Raum
und werden über die Konfiguration den verschiedenen Reglerausgängen zugeordnet.

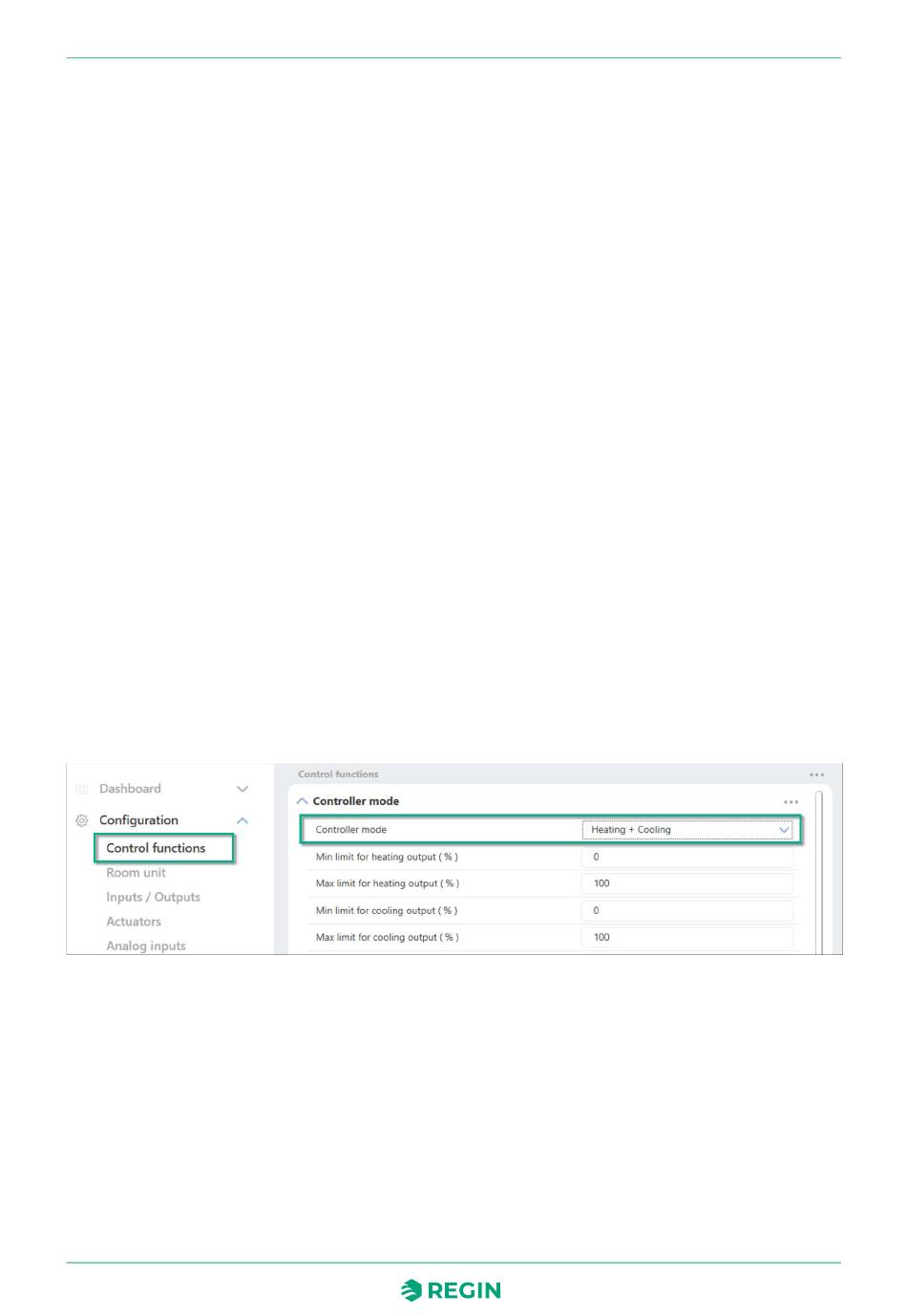

Bild 2-1 zeigt das Auswahlmenü zur Einstellung des Reglermodus im Application Tool 2.
Bild 2-1 Auswahl des Reglermodus im Application Tool 2
2.1.1 Heizen
Dieser Reglermodus eignet sich besonders für Raum-HLK-Systeme, die einen Heizkörper oder ein Fan-Coil
als Heizelement verwenden.
Der Regler arbeitet als Heizungsregler und regelt auf Basis des Heizsollwertes und der aktuellen
Raumtemperatur.
Der Regler ist immer im Heizbetrieb und gibt ein Heizsignal Y1 aus, das mit Hilfe der Konfigurationswerte
in Tabelle 2-1 an den Reglerausgängen eingestellt wird.
