2.6.4 Flussdiagramm Reglerstatus

Der Standardstatus des Thermostats ist Standby. Liegt kein externer Einfluss vor, kehrt er in diesen Status
zurück. Zum besseren Verständnis, wie der Thermostat zwischen den verschiedenen Status wechselt, siehe
Bild 2-7.
On/Off button
pressed
Off
state
On/Off button
pressed

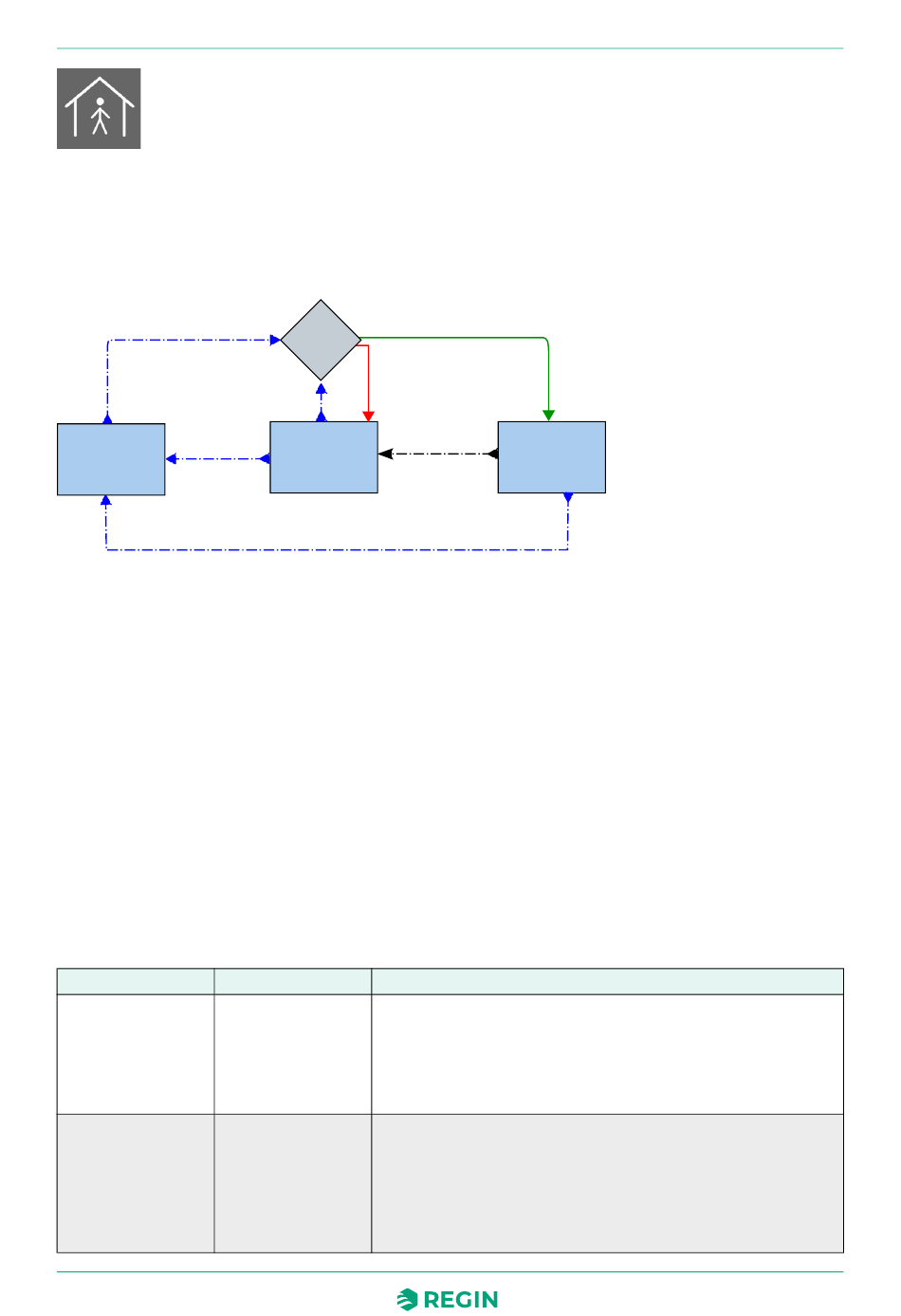

Bild 2-7 Ändern der Reglerstatus (keine Fernsteuerung)

2.6.5 Fernsteuerung

Die Fernsteuerung ist eine Möglichkeit, einen bestimmten Reglerstatus über die Kommunikation via
Modbus einzustellen. Die Status Aus, Standby und Belegt sind dabei möglich. Die Fernsteuerung sperrt den
Status jedoch nicht, sodass ein externes Ereignis, z. B. von einem Präsenzmelder, den ferngesteuerten Status
verlassen kann.
Beispiel: Der Regler befindet sich derzeit im Status Belegt. Per Fernsteuerung wird das Gerät in den Status
Standby versetzt. Der Regler wechselt dann in den Status Standby und bleibt dort. Der angeschlossene
Präsenzmelder erkennt eine Anwesenheit, wodurch der Regler wieder in den Status Belegt wechselt. Er
verbleibt in diesem Status, bis entweder keine Präsenz mehr erkannt oder ein neuer Status per Fernsteuerung
gesetzt wird. Bei der Konfiguration Keine Fernbedienung befindet sich der Regler normalerweise im Status
Standby / Nicht belegt, abhängig vom Präsenzmelder im Status Belegt oder im Status Aus, wenn der Benutzer
das Gerät mit der Ein-/Aus-Taste ausschaltet.

2.6.6 Einstellungen Reglerstatus

Modbus-Register Modbus-Adresse
Input Register 9
Holding Register 17
RCFD-230C Benutzerhandbuch, Rev. D
YES
Presence
detection?
NO
Presence
not detected
Standby
anymore
state
Beschreibung
Aktueller Reglerstatus
0 = Aus
1 = Nicht verwendet
2 = Standby
3 = Nicht verwendet
4 = Belegt
Einstellung des aktuellen Reglerstatus per Fernsteuerung
0 = Aus
1 = Nicht verwendet
2 = Standby
3 = Nicht verwendet
4 = Belegt
5 = Keine Fernsteuerung
Regelfunktionen
Occupied
state
On/Off button
pressed
