Segmente - Regin Rcfd-230C Benutzerhandbuch

Symbol

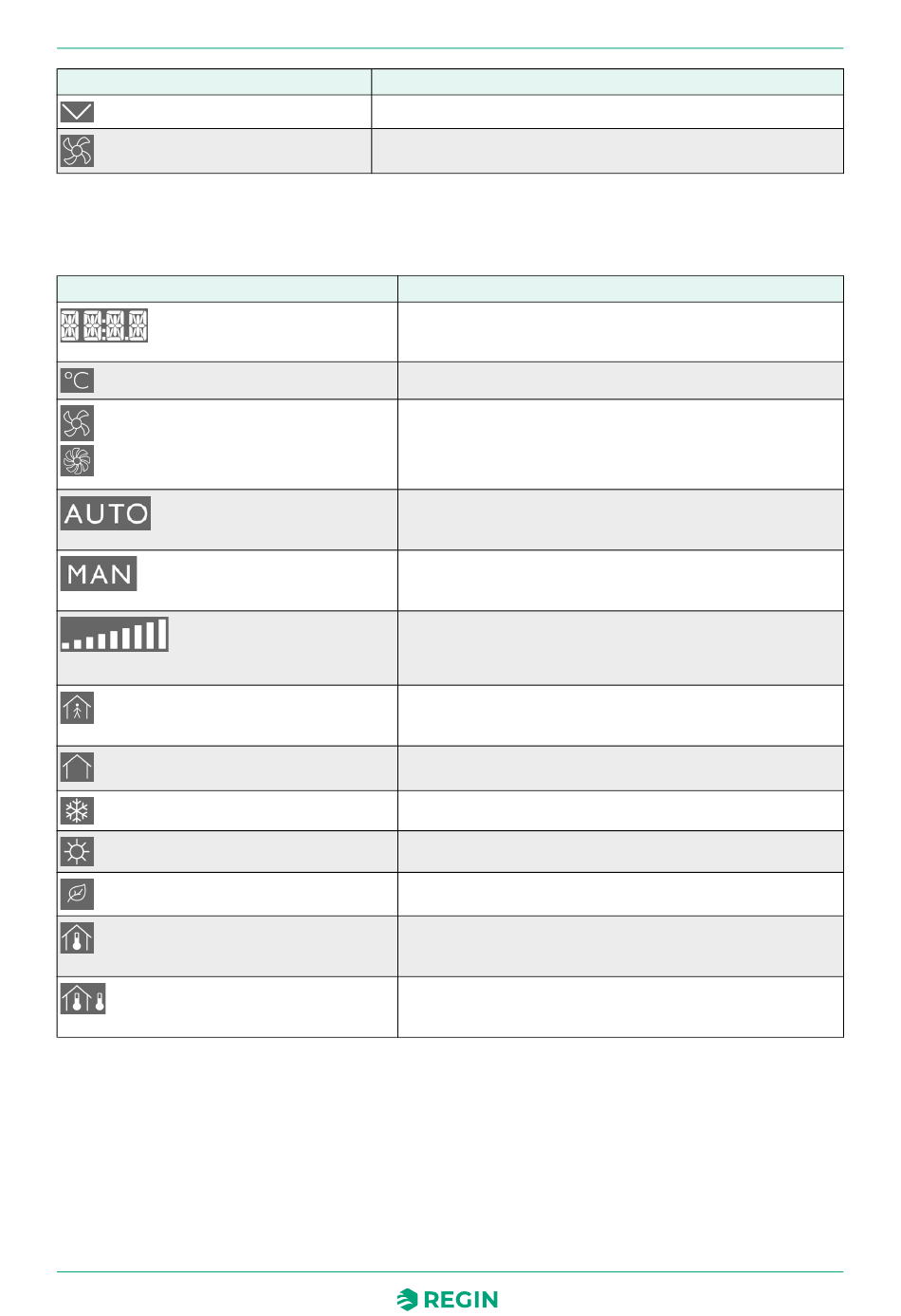

3.4 Segmente

Segment
RCFD-230C Benutzerhandbuch, Rev. D
Beschreibung
Pfeil-nach-unten / Reduzieren-Taste
Ventilatortaste
Beschreibung
Vier LCD-Blöcke mit 16 Segmenten für numerische Rückmeldungen
Alle Segmente sind einzeln ansteuerbar, d. h. die Ziffern, der „:" und die
beiden „."
Einheit °C
Ventilatorsymbole
Kombination von zwei Ventilatoren mit je 4 Flügeln. Wenn der Ventilator
läuft, wechseln die Ventilatorsymbole zwischen der Anzeige aller 8 bzw.
nur 4 Flügelblätter und erzeugen so die Illusion eines sich drehenden
Ventilators.
Auto Modus
Normalerweise zusammen mit dem Ventilatorsymbol verwendet, um anzu-
zeigen, dass der Ventilator im Automatikmodus ist.
Manueller Modus
Normalerweise zusammen mit dem Ventilatorsymbol verwendet, um anzu-
zeigen, dass der Ventilator im manuellen Modus ist.
Ventilatorstufe
Jeder Balken ist ein separates Segment, das einzeln verwendet werden
kann. Zehn verschiedene Ventilatorgeschwindigkeiten können angezeigt
werden.
Präsenz
Der Mann und das Haus sind zwei getrennte Segmente, die einzeln
gesteuert werden können.
Keine Präsenz
Wird in Kombination mit dem Segment Präsenz verwendet.
Zeigt an, dass sich der Regler im Kühlbetrieb befindet.
Zeigt an, dass sich der Regler im Heizbetrieb befindet.
Zeigt an, dass sich der Regler in Standby (Eco) befindet.
Temperatursymbol innerhalb des Hauses
Zur Regelung der Raumtemperatur wird entweder ein externer Fühler
oder der interne eingebaute Fühler aktiviert.
Temperatursymbol innerhalb und außerhalb des Hauses
Ein externer Fühler wird für die Change-Over-Temperatur und der interne
Fühler für die Raumtemperatur verwendet.
Display-Layout
