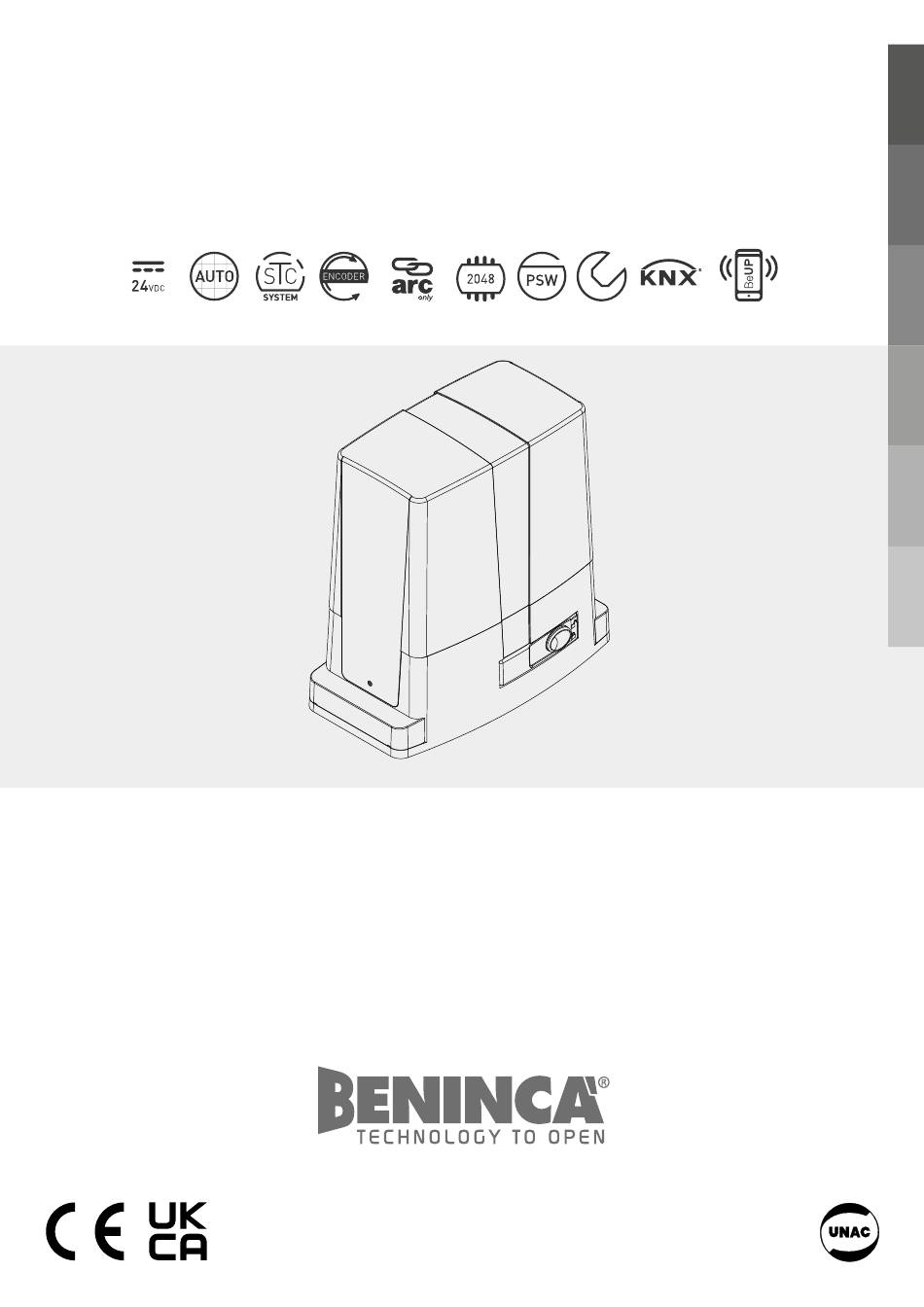

L854200504
06/2024 rev 3

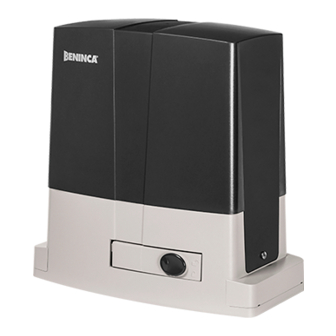

BULL 424SE - BULL 424SE.S
BULL 624SE - BULL 624SE.S
BULL 1024SE - BULL 1024SE.S
Manuale di installazione, uso e manutenzione
Installation, User and Maintenance Manual
Handbuch für Installation, Betrieb und Wartung
Manuel d'installation, d'utilisation et d'entretien
Manual de instalación, uso y mantenimient
Instrukcja instalacji, obsługi i konserwacji o
UNIONE NAZIONALE COSTRUTTORI
AUTOMATISMI PER CANCELLI, PORTE
SERRANDE ED AFFINI
IT
EN
DE
FR
ES
PL
Inhaltsverzeichnis
Verwandte Anleitungen für Beninca BULL 424SE
Inhaltszusammenfassung für Beninca BULL 424SE
- Seite 1 L854200504 06/2024 rev 3 BULL 424SE - BULL 424SE.S BULL 624SE - BULL 624SE.S BULL 1024SE - BULL 1024SE.S Manuale di installazione, uso e manutenzione Installation, User and Maintenance Manual Handbuch für Installation, Betrieb und Wartung Manuel d'installation, d'utilisation et d'entretien Manual de instalación, uso y mantenimient...
- Seite 2 24mm max 20mm...
- Seite 3 74 mm 108 mm ≈1 mm min = 92 mm min = 0 mm max = 112 mm max= 20 mm...
- Seite 5 RI.M4F RI.M4P 20mm 12mm K Max 35 mm...
- Seite 6 BLINK 24Vdc 4W max. AUX2 S.I.S. (optional) 24Vdc 1A max J3 BAR Close DAS 8K2 Open 24Vdc DAS N.C. AUX 1 1A max 24Vdc/500mA max. 2x12V ESA:on ESA:off Battery (Optional) STAND-BY 24Vdc 24Vdc 24Vdc 24Vdc 24Vdc 24Vdc 24Vdc POWER INPUT SELECTION 230Vac 115Vac...
- Seite 7 POWER INPUT L-N- SELECTION 230Vac 115Vac 2x12V 2,1 Ah Mod. DA.BT2...
- Seite 8 OPEN MINV:On OPEN MINV:Off OPEN OPEN MASTER SLAVE 3x0,5mm Menu BUS Menu BUS GND B A GND B A ID=0 ID=1 AUX 1 800 mA PHOTOTEST - PHOT OP AUX1:0000 AUX1:0000 AUX1:0000 ���� AUX1 800 mA AUX1 PHOTO PHOTO PHOTO ����...
- Seite 11 RADI PUSH PUSH PUSH n TX 0012 PUSH Nman 0012 3456 MACI 2 Cycle AUTO PUSH OPEN/CLOSE RE-ENTER CODE 0000 9000 9C5a conf CODE Display OFF Legenda Premere simultaneamente (+) e (-) / Press simultaneously keys (+) Premere il tasto (-) / Press key (-) and (-) Die Taste (-) drücken / Appuyez sur la touche (-) Gleichzeitig (+) und (-) drücken / Presser simultanément (+) et (-)
- Seite 30 HINWEISE ALLGEMEINE INFORMATIONEN Das Produkt darf nicht für andere Zwecke oder auf andere Weise verwendet werden, als in der vorliegenden Anleitung be- schrieben. Ein ungeeigneter Gebrauch kann das Produkt beschädigen und eine Gefahr für Personen und Sachen darstellen. Wir übernehmen keinerlei Haftung für Schäden, die sich aus einer unsachgerechten Montage der Tore und aus daraus fol- genden Verformungen ergeben können.
-
Seite 31: Technische Daten
Zentraleinheit CP B24-D120 Wir möchten Sie daran erinnern, dass Sie durch Ihre Anmeldung auf der Website www.beninca.com Zugang zu allen aktualisierten technischen Unterlagen der Produkte und Zubehörteile erhalten. Dies schließt auch den Leitfaden für die Ausfüllung der technischen Dokumentation und Unterlagen mit ein, die vom Anhang V der Maschinenrichtlinie vorgesehen und gemäß... -
Seite 32: Vorbereitende Kontrollen
3) VORBEREITENDE KONTROLLEN Bevor die Installation durchgeführt wird, muss Folgendes kontrolliert werden: - Die Struktur (Tor, Ständer, Gleitschiene) muss solide und stabil sein. - Die Gleitschiene und die dazugehörigen Räder müssen ausreichend dimensioniert und gewartet sein, um eine zu starke Reibung während des Gleitens des Tores zu vermeiden. -
Seite 33: Elektrische Anschlüsse
8) STEUEREINHEIT CP.B24-D120 8.1) ELEKTRISCHE ANSCHLÜSSE In der nachstehenden Tabelle sind die elektrischen und in Abb. 17 dargestellten Anschlüsse beschrieben: Wahl Netzstromversor- 230Vac 50/60Hz (von 207Vac bis 253Vac) Steckbrücke M2 OFFEN M2 SEL. 115V gung 115Vac 50/60Hz (von 102Vac bis 125 Vac Steckbrücke M2 GESCHLOSSEN L-N-GND Netzstromversorgung Netzeingang wählbar über Steckbrücke M2. -
Seite 34: Parameter, Logiken Und Sonderfunktionen
8.3) ABNAHME - Die Funktionstüchtigkeit der Schutzeinrichtungen prüfen. - Die wirkenden Kräfte an den durch die EN 12445 vorgesehenen Punkten mit den entsprechenden Instrumenten prüfen. - Sind die Kraftwerte zu hoch, installieren Sie eine Schutzvorrichtung gemäß der Norm EN 12978 (zum Beispiel Sensorleiste) und wiederholen Sie die Messungen. - Seite 35 8.4.2) LOGIKEN (LOG) MENÜ FUNKTION MEMO Aktiviert oder deaktiviert das automatische Schließen On: Automatisches Schließen aktiviert (ON) Off: Automatisches Schließen deaktiviert Aktiviert oder deaktiviert die Mehrbenutzerfunktion. On: Mehrbenutzerfunktion deaktiviert. Der Impuls „Schrittschaltung“ oder des Senders hat während (OFF) des Öffnens keine Auswirkung. Off: Mehrbenutzerfunktion aktiviert.
- Seite 36 Verändert den Funktionsmodus der Eingänge PHOT O und BAR, falls sensible Kontaktleisten an den beweglichen Rändern für das Öffnen und Schließen installiert wurden (siehe Abb. 24) On: Der Eingang PHOT O hat eine analoge Funktion zum Eingang BAR , bevor der Notfall Akku vollständig entladen, kehrt jedoch die Bewegung für 3 s nur während der Öffnungsphase um.
-
Seite 37: Synchronisierung Der Zwei Gegenüberliegenden Schiebetore
8.4.6) RESET (RES) RESET der Steuerzentrale. ACHTUNG!: Bringt die Zentrale auf die Default-Werte zurück. Beim erstmaligen Drücken der Taste <PG> blinkt die Schrift RES, beim weiteren Drücken der Taste <PG> erfolgt das Reset der Steuerzentrale. Anmer- kung: Es werden weder die Sender vom Empfänger noch das Zugangspasswort gelöscht und die Konfiguration des Synchronismus. Alle Logikschalter und alle Parameter werden auf ihre Vorgabewerte gesetzt, daher muss der Autoset-Vorgang wiederholt werden. -
Seite 38: Fehlermeldungen
8.7) SICHERUNGEN F2 =T4A - Allgemeine Sicherung 8.8) NOTFALLBATTERIE Das Steuergerät CP.B24-D120 kommt mit integriertem Ladegerät zur Steuerung in Serie von 2 Batterien 12V 2,1 Ah DA.BT2 (optional - Abb. 19), die den Betrieb der Automatisierung auch bei vorübergehendem Fehlen von Netzspannung ermöglichen. Während dem normalen Netzbetrieb sorgt die Karte für das Aufladen der Batterien. - Seite 67 BULL HANDBUCH FÜR DEN VERBRAUCHER MANUEL D’INSTRUCTIONS POUR L’UTILISATEUR SICHERHEITSVORSCHRIFTEN NORMES DE SÉCURITÉ • Sich nicht im Bewegungsbereich des Flügels aufhalten. • Ne pas stationner dans la zone de mouvement du vantail. • Nicht zulassen dass Kinder mit den Steuerungen oder in der Nähe des •...
- Seite 69 BULL 424 SE/ BULL 424 SE.S Ref. Code Note Ref. Code Note 1 968601942 9686414 424SE 9686328 8 968602649 3 968601944 9 968602383 9686421 9686329 5 968601612 9686427 9686424 9688102 424SE.S BULL 624SE / BULL 624 SE.S BULL 1024SE / BULL 1024 SE.S Ref.
- Seite 70 Declare that the DOC is issued under our sole responsibility and belongs to the following product: Dichiara che il documento è rilasciato sotto la propria responsabilità e appartiene al seguente prodotto: BULL 424SE -BULL 624SE -BULL 1024SE Model/Product: BULL 424SE -BULL 624SE -BULL 1024SE...
