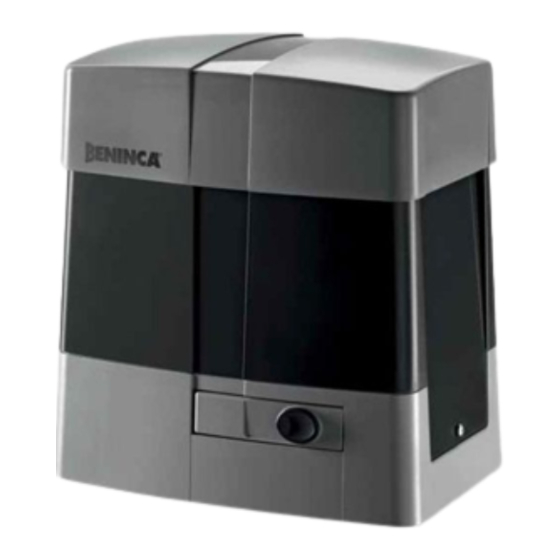

APRICANCELLO SCORREVOLE ELETTROMECCANICO
ELECTROMECHANICAL SLIDING GATE OPENER
ELEKTROMECHANISCHE AUTOMATION FÜR SCHIEBEGITTER
AUTOMATISATION ÉLECTROMÉCANIQUE POUR GRILLES COULISSANTES
ABRECANCELA ELECTROMECANICO PARA CORREDERAS
ELEKTROMECHANICZNY, POSUWOWY OTWIERACZ BRAM
BULL
1024 ESA - 1024A ESA
Libro istruzioni e catalogo ricambi
Operating instructions and spare parts catalogue
Betriebsanleitung und Ersatzteilliste
Livret d'instructions et catalogue des pieces de rechange
UNIONE NAZIONALE COSTRUTTORI
Libro de instrucciones y catálogo de recambios
AUTOMATISMI PER CANCELLI, PORTE
Książeczka z instrukcjami i katalog części wymiennych
SERRANDE ED AFFINI
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Beninca BULL 1024 ESA
Inhaltszusammenfassung für Beninca BULL 1024 ESA
- Seite 1 L8542940 07/2011 rev. 0 APRICANCELLO SCORREVOLE ELETTROMECCANICO ELECTROMECHANICAL SLIDING GATE OPENER ELEKTROMECHANISCHE AUTOMATION FÜR SCHIEBEGITTER AUTOMATISATION ÉLECTROMÉCANIQUE POUR GRILLES COULISSANTES ABRECANCELA ELECTROMECANICO PARA CORREDERAS ELEKTROMECHANICZNY, POSUWOWY OTWIERACZ BRAM BULL 1024 ESA - 1024A ESA Libro istruzioni e catalogo ricambi Operating instructions and spare parts catalogue Betriebsanleitung und Ersatzteilliste Livret d’instructions et catalogue des pieces de rechange UNIONE NAZIONALE COSTRUTTORI...
- Seite 2 Address: Via Capitello, 45 - 36066 Sandrigo (VI) - Italia Herewith declares that: the operator for sliding gates model BULL 1024 ESA - BULL 1024A ESA. • is intended to be incorpored into machinery or to be assembled with other machinery to constitute machinery covered by Directive 98/37 EEC, as amended;...
- Seite 3 Adresse: Via Capitello, 45 - 36066 Sandrigo (VI) - Italia Déclaire ci-apres que: l’automation pour grilles coulissantes BULL 1024 ESA - BULL 1024A ESA. • est prévu pour être incorporé dans une machine ou être assemblé avec d’autres machines pour consituer une machine couverte par la norme 98/37/CEE, modifiée;...
- Seite 4 Adres: Via Capitello, 45 - 36066 Sandrigo (VI) - Italia Oświadcza że: Automatyzm do bram przesuwnych model BULL 1024 ESA - BULL 1024A ESA • został opracowany z myślą o wbudowaniu go do maszyny lub zmontowania z innymi urządzeniami w celu skonstruowania maszyny uznanej przez Wytyczną...
- Seite 5 Dati tecnici BULL 1024 ESA BULL 1024A ESA Technical data Technische Daten Feed Speisung 230 Vac 50/60Hz 115 Vac 50/60Hz Alimentazione Assorbimento Absorption Verbrauch 1,7 A 3,4 A Coppia Torque Kräftepaar 34 Nm 34 Nm Operating jogging Intermittenza di lavoro...
- Seite 6 IMPORTANTE: Rispettare questa quota! IMPORTANT NOTE: Keep to this dimension! WICHTIG: Dieses Maß beachten! IMPORTANT: Respectez ce quota! IMPORTANTE: ¡Respetar esta cota! WAŻNE: Zachować ten wymiar! Tubo corrugato Grooved tube Faltenrohr Passe-câbles tubulaire Tubo corrugado Rurka sprężysta Fig.1 Fissaggio diretto su fondo in cemento esistente Direct fitting on the already existing base in concrete Direkte Befestigung an einem vorhandenen Betonuntergrund Ancrage direct sur fond en ciment préexistant...
- Seite 7 Fissaggio con regolazione su fondo in cemento esistente Fitting with adjustment on the already existing base in concrete Befestigung an einem vorhandenen Betonuntergrund und Einstellung N°4 rosette Ancrage avec réglage sur fond en ciment préexistant 4 washers 4 Scheiben Fijación con regulación sobre fondo de cemento N°4 rondelles existente N°4 arandelas...
- Seite 8 Attendere il consolidamento del getto di calcestruzzo, quindi rimuovere i dadi "D" Attendez le durcissement de la coulée de béton et retirez les écrous “D” et e le rondelle "R" fascia larga 11x30 e portarli sotto la piastra per consentire le les rondelles “R”...
- Seite 9 N°4 dadi M10 4 nuts M10 4 Muttern M10 N°4 écrous M10 N°4 tuercas M10 4 nakrętki M10 N°4 rosette di sicurezza 4 safety washers 4 Sicherheitsscheiben 11x30 N°4 rondelles de sécurité N°4 arandelas de seguridad 4 podkładki zabezpieczające N°4 rosette 11x20 4 washers 11x20 4 Scheiben 11x20 N°4 rondelles 11x20...
- Seite 10 Finecorsa appena premuto. Just pressed limit stop. Gedrückter Endanschlag. Fin de course à peine appuyé. Final de carrera apenas presionado. Krańcówka dopiero co naciśnięta. N.B.: La staffa del finecorsa deve essere posizionata in modo tale da permettere portail, sans qu’il aille bûter sur le fin de course mécanique. l’arresto del cancello senza che questo vada a sbattere contro l’arresto meccanico NOTA: La pletina del final de carrera debe ser colocada de tal forma que permita la N.b.
- Seite 11 40÷60 cm dal suolo (secondo normativa vigente) 40÷60 cm from the ground (according to standard in force) 40÷60 cm aus dem Boden (nach geltende Normen) 40÷60 cm du sol (suivant les normes en vigueur) 40÷60 cm del suelo (según normativa vigente) 40÷60 cm od powierzchni ziemi (według obowiązującej normy) Max 10 cm dalla zona di convogliamento...
-
Seite 12: Caratteristiche Generali
Introduzione Ci congratuliamo con voi per aver scelto il motoriduttore BULL. Tutti gli articoli della vasta gamma Benincà sono il frutto di una ventennale esperienza nel settore degli auto- matismi e di una continua ricerca di nuovi materiali e di tecnologie all’avanguardia. Proprio per questo, oggi siamo in grado di offrire dei prodotti estremamente affidabili che, grazie alla loro potenza, efficacia e durata, soddisfano pienamente le esigenze dell’utente finale. -
Seite 13: Collegamenti Elettrici
4. Fissaggio cremagliera Cremagliera in Fe 12x30mm. Posizionare i distanziali D saldandoli o avvitandoli sul cancello ad una altezza di 130/150 mm dalla mezzeria dell’asola di fissaggio alla base sulla quale andrà fissata la piastra di fondazione. Rispettare il passo di dentatura anche tra uno spezzone di cremagliera e l’altro; a tale scopo può essere utile accoppiare un’altro spezzone di cremagliera (vedi Fig.8). - Seite 14 Introduction Thank you for choosing our BULL ratiomotor. All items in the wide Benincà production range are the result of twenty-years’ experience in the automatism sector and of continuous research for new materials and ad- vanced technologies. We are, therefore, in the position to offer higly reliable products that due to their power, effectiveness and useful life, fully satisfy the final user’s requirements.
-
Seite 15: Wire Diagram
the drive gear there is always approx. 1mm clearance (see Fig.9); to get this clearance use the slots on the rack. 5. Limit stop flask positioning (see Fig.10) Open manually the gate and leave approximately of 1÷3cm, depending on gate weight, between gate and positive mechanical stop A;... -
Seite 16: Allgemeine Information
Einleitung Wir danken Ihnen dafür, daß Sie sich für den BULL Gitteröffner entschieden haben. Alle Produkte der umfangreichen Benincà Produktion sind das Ergebnis der zwanzigjährigen Erfahrungen im Bereich der Automation und der ständigen Erforschung von neuen Materialien und fortgeschrittenen Tech- nologien. -
Seite 17: Positionierung Der Endanschlagbügeln (Bild 10)
Befestigungsschlitzlochs an der Basis, an der die Fundamentplatte befestigt wird, schweißen oder festschrau- ben. Die Zahnteilung zwischen den Zahnstangenstücken muß außerdem eingehalten werden; zu diesem Zweck wäre es nützlich ein zweites Zahnstangenstück zu paaren (siehe Bild 8). Durch die Schrauben V, die Zahnstange befestigen; bitte beachten, daß nach der Installation des Aktuators, ein Spiel von ca. -
Seite 18: Caractéristiques Générales
Introduction Nous ne pouvons que féliciter d’avoir porté votre choix sur le moto-réducteur BULL. Vingt années d’expérience dans le secteur des automatismes ainsi que dans le recherche de nouveaux matériaux et technologies de pointe, nous ont permis de développer tous les nombreux articles de la gamme Benincà. Pour ces raisons, nous sommes en mesure de proposer des produits extrémement fiables et qui grâce à... -
Seite 19: Branchements Électriques
de la ligne médiane du trou de fixation à la base sur laquelle sera fixée la plaque de fondation. Respecter le pas de denture même dans le cas de 2 morceaux de cremaillére; pour cela il est conseillable d’adapter un autre morceau de cremaillére (voir Fig.8). Visser la cremaillére avec les vis V, en ayant soin, lorsque le motoréducteur est installé, de laisser 1mm de jeu entre la cremaillére et le pignon denté... -
Seite 20: Características Generales
Introducción Nos congratulamos con vd. por haber elegido el BULL. Todos los artículos de la vasta gama Benincà son el fruto de una veinteañal experiencia en el sector de los automatismos y de una continua búsqueda de nuevos materiales y de tecnología de vanguardia. Precisamente por esto, hoy nos encontramos en situación de po- der ofrecer productos extremadamentes fiables que, gracias a su potencia, eficacia y duración, satisfacen plenamente las exigencias del usuario final. -
Seite 21: Conexiones Eléctricas
4. Fijación de la cremallera Cremallera de Fe 12x30mm. Colocar los espaciadores D soldándolos o atornillándolos en la puerta a una altura de 130/150 mm de la línea central del ojal de fijación en la base, donde se fijará la placa de fundación. Respetar el paso de los dientes también entre una y otra pieza de la cremallera;... -
Seite 22: Informacje Ogólne
Wprowadzenie Gratulujemy Państwu wyboru siłownika BULL. Cały asortyment szerokiej gamy produktów Benincà jest owocem dwudziestoletniego doświadczenia nabytego w zakresie automatyzmów oraz ustawicznego poszukiwania nowych materiałów i nowoczesnych technologii. Z tego też względu jesteśmy dzisiaj w stanie zaoferować państwu nadzwyczaj godne zaufania produkty, które to dzięki ich skuteczności, sprawności oraz trwałości w pełni zaspakajają... -
Seite 23: Połączenia Elektryczne
4. Zamocowanie zębatki Zębatka z Fe 12x30 mm (rys.3) Rozmieścić odstępniki D i przyspawać lub wkręcić je do bramy w odległości 130/150 mm od płyty fundamentowej i w odstępach równych 1 przerwie między zębami zębatki. Przestrzegać odtsępów pomiędzy jednym a drugim przedziałem zębatki; w tym celu pomocne może być dołączenie dodatkowego przedziału zębatki (zob. - Seite 24 � � �� �� � �� � �� � � � � � Pos. Denominazione - Description - Bezeichnung - Dénomination - Denominación - Określenie Cod. 9686327 Carter motore Motor cover Motor Deckel Couvercle mot. Tapa motor Karter silnik 9686328 Leva di sblocco Release lever Hebel...
- Seite 25 BULL Libro istruzioni per l’utilizzatore Norme di sicurezza • Non sostare nella zona di movimento dell'anta. • Non lasciare che i bambini giochino con i comandi o in prossimità dell'anta. • In caso di anomalie di funzionamento non tentare di riparare il guasto ma avvertire un tecnico specializzato. Manovra manuale e d’emergenza In caso di mancanza dell’energia elettrica o di guasto, per azionare manualmente l'anta procedere come segue :...
- Seite 26 BULL User’s handbook Safety measures • Do not stand within the gate movement area. • Children must not play with controls and near the gate. • In the event of malfunctions, do not attempt to repair the failure but contact the specialised personnel. Manual and emergency manoeuvre In the event of power failure or malfunction, to manually operate the gate proceed as follows: •...
-
Seite 27: Wartung
Rufen Sie Ihren Installateur oder eine Entsorgungsfirma. Achtung Alle Produkte BENINCA’ wurden mit einem Versicherungsschein versehen, der alle eventuellen Schäden an Dingen oder Personen abdeckt, die durch Herstellungsdefekte hervorgerufen wurden, vorausgesetzt, das Gerät besitzt die Kennzeichnung EU und es wurden original BENINCA’ Einzelkomponenten verwendet. -
Seite 28: Normes De Sécurité
BULL Manuel d’instructions pour l’utilisateur Normes de sécurité • Ne pas stationner dans la zone de mouvement du vantail. • Ne pas laisser les enfants jouer avec les commandes ou en proximité du vantail. • En cas d’anomalies du fonctionnement ne pas essayer de réparer la panne, mais appelez un technicien compétent. - Seite 29 BULL Manual de instrucciones para el usuario Normas de seguridad • No pararse en la zona de movimiento de la hoja. • No dejar que los niños jueguen con los comandos ni cerca de la cancela. • En caso de anomalía de funcionamiento no intentar reparar el avería sino avisar a un técnico especializa- Maniobra manual y de emergencia En caso de falta de energía eléctrica o de avería, para accionar manualmente la hoja proceder como sigue •...
-
Seite 30: Normy Bezpieczeństwa
