L8543270
09/2018 rev 1
BULL 1224 TURBO
UNIONE NAZIONALE COSTRUTTORI
AUTOMATISMI PER CANCELLI, PORTE
SERRANDE ED AFFINI
IT
EN
DE
FR
ES
PL

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Beninca BULL 1224 TURBO

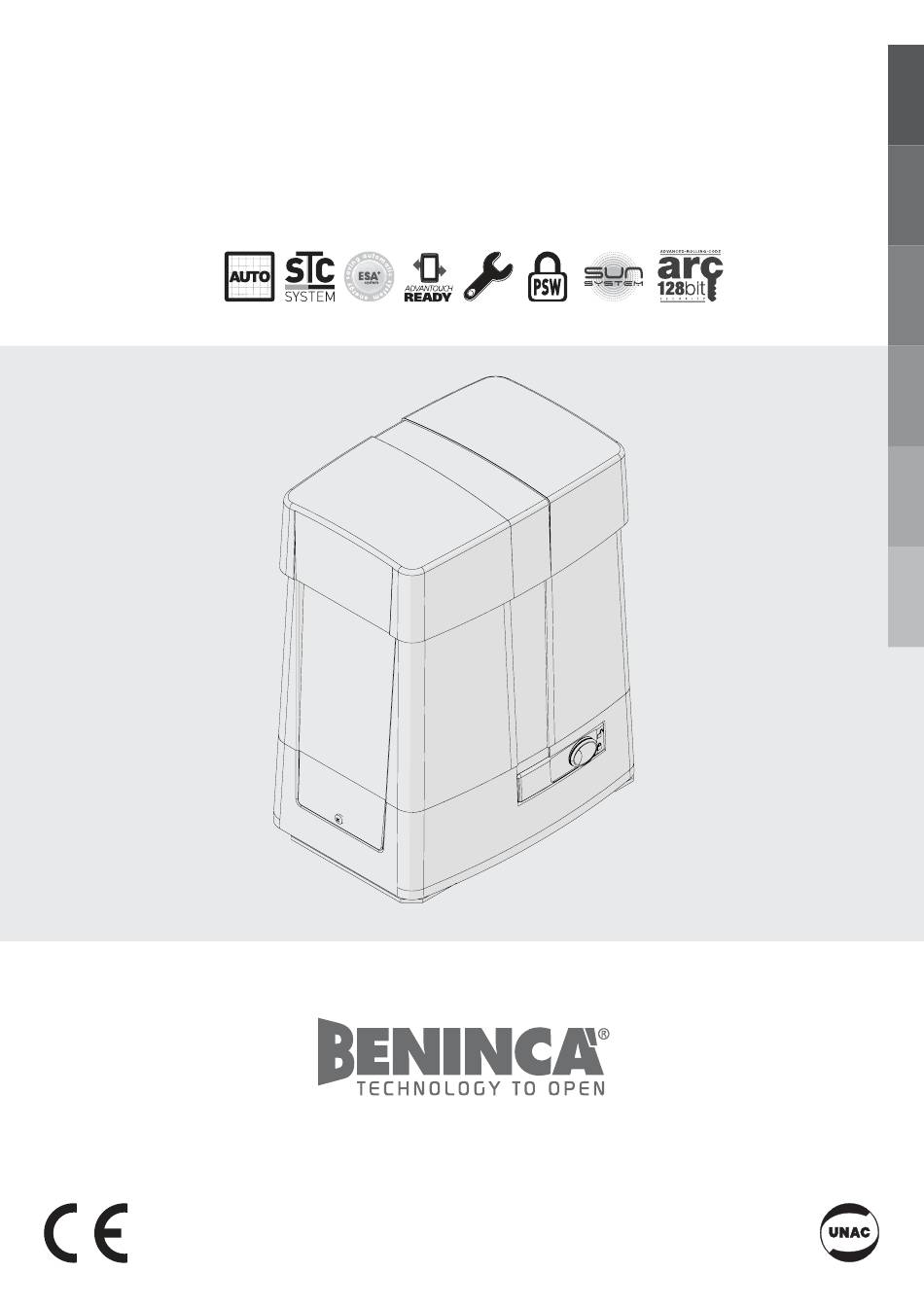

  • Seite 1 L8543270 09/2018 rev 1 BULL 1224 TURBO UNIONE NAZIONALE COSTRUTTORI AUTOMATISMI PER CANCELLI, PORTE SERRANDE ED AFFINI...
  • Seite 2 BULL.PI (Optional)
  • Seite 3 MIN =120 mm MAX = 140 mm MIN = 10 mm MAX = 20 mm...
  • Seite 4 ≈1 mm K Max 35 mm 3 mm 74 mm BULL 1224 TURBO.S 35 mm 63 mm (optional MLS)
  • Seite 6 Radio receiver POWER INPUT AUX1 SELECTION AUX1 BLINK BLINK +24V 230Vac 115Vac -24V COSTA 8k2/N.C. 24Vdc BATT AUX 1 0,8A BLINK 24Vdc 15W max. RELAY AUX 2 AUX 2 24Vdc 24Vdc 0,5A max 0,5A max...
  • Seite 9 AUX 1 AUX1:0000 24Vdc PHOTOTEST - PHO AUX1 AUX1 24Vdc PHOTO AUX1:0003 tst1:on 24Vdc Max1A LIGHT 24Vac NC NO 24Vac/dc AUX1:0001 II° CH RADIO 24Vdc Max1A AUX1 PHOTOTEST - PHC AUX1 24Vdc PHOTC AUX1:0003 SERVICE LIGHT tst2:on AUX1:0002 24Vdc 24Vdc Max1A AUX1 24Vac/dc 24Vac...
  • Seite 11 RADI PUSH PUSH 0012 n TX PUSH Nman 0012 3456 MACI AUTO 2 Cycle PUSH OPEN/CLOSE RE-ENTER CODE 0000 9000 9C5a conf CODE Display OFF Legenda...
  • Seite 30 INHALT HINWEISE ALLGEMEINE INFORMATIONEN Das Produkt darf nicht für andere Zwecke oder auf andere Weise verwendet werden, als in der vorliegenden Anleitung beschrieben. Ein ungeeigneter Gebrauch kann das Produkt beschädigen und eine Gefahr für Personen und Sachen darstellen. Wir übernehmen keinerlei Haftung für Schäden, die sich aus einer unsachgerechten Montage der Tore und aus daraus folgenden Verfor- mungen ergeben können.
  • Seite 31: Technische Daten

    Zentraleinheit CP B1524 Wir möchten Sie daran erinnern, dass Sie durch Ihre Anmeldung auf der Website www.beninca.com Zugang zu allen aktualisierten technischen Unterlagen der Produkte und Zubehörteile erhalten. Dies schließt auch den Leitfaden für die Ausfüllung der technischen Dokumentation und Unterlagen mit ein, die vom Anhang V der Maschinenrichtlinie vorgesehen und gemäß...
  • Seite 32: Vorbereitende Kontrollen

    Stifte G befestigen, bis der Mikroschalter gedrückt wird. Den Vorgang mit geschlossenem Gitter wiederholen. 7. INSTALLATION DER MAGNETEN(BULL 1224 TURBO.S ODER ZUBEHÖR MLS) ABB.11 Die Magneten werden in speziellen Halterungen eingebaut (Abb. 11-“A”) die an den Bügeln der Endschalter oder an der Zahnstange positioniert werden und die das Umschalten steuern, wenn sie sich den Sensoren nähern.
  • Seite 33: Steuereinheit Cp.b24 Turbo

    8) STEUEREINHEIT CP.B24 TURBO 8.1) ELEKTRISCHE ANSCHLÜSSE In der nachstehenden Tabelle sind die elektrischen und in Abb. 17 dargestellten Anschlüsse beschrieben: Wahl Netzstromversor- 230Vac 50/60Hz (von 207Vac bis 253Vac) Steckbrücke M2 OFFEN M2 SEL. 115V gung 115Vac 50/60Hz (von 102Vac bis 125 Vac Steckbrücke M2 GESCHLOSSEN L-N-GND Netzstromversorgung Netzeingang wählbar über Steckbrücke M2.
  • Seite 34: Parameter, Logiken Und Sonderfunktionen

    8.4) PARAMETER, LOGIKEN UND SONDERFUNKTIONEN In den nachstehenden Tabellen sind die einzelnen Funktionen der Steuerung beschrieben. 8.4.1) PARAMETER (PAR) MENU FUNKTION MEMO MIN-MAX-(Default) Zeit für automatisches Schließen. Aktiv nur mit Logik „TCA“=ON. 3-240-(40) Wenn die eingestellte Zeit abgelaufen ist, aktiviert die Steuerung einen Schließvorgang. tped Regelt den Weg des Flügels wenn dieser teilweise geöffnet wird (Fußgänger) 10-99-(50)
  • Seite 35: Funktion

    Aktiviert oder deaktiviert das Vorwarnblinken. On: Vorwarnblinken aktiviert. (OFF) Die Blinkleuchte schaltet sich 3s vor Anlaufen des Motors ein. Off: Vorwarnblinken deaktiviert. Freischaltung oder Ausschaltung der Funktion Person vorhanden. On: Arbeitsweise der Funktionen Person vorhanden. Der Druck auf die Knöpfe Öffnen/Schließen muss während des gesamten Vorgangs beibehalten wer- (OFF) den.
  • Seite 36 Wird diese Funktion gewählt, wartet (Push) der Empfänger auf einen Sendercode der der Funktion PED zugeteilt werden muss. Taste des Sendegeräts drücken, dem diese Funktion zugeteilt werden soll. Ist der Code gültig, wird dieser gespeichert und die Meldung OK angezeigt. Ist der Code ungültig, wird die Meldung Err angezeigt.
  • Seite 37: Synchronisierung Der Zwei Gegenüberliegenden Schiebetore

    8.5) SYNCHRONISIERUNG DER ZWEI GEGENÜBERLIEGENDEN SCHIEBETORE Es besteht die Möglichkeit, eine aus zwei Schiebetore bestehende Anlage zu steuern. Hierzu wird auf jeder Karte CP.B24 TURBO die entsprechende optionale Synchronisationskarte SIS eingesetzt, die man der Abb. 21 entsprechend in die jeweilige Steckvorrichtung einzuführen hat. Jede Karte muss gemäß...
  • Seite 38: Wartung

    9) WARTUNG In der folgenden Tabelle werden die Wartungseingriffe, Ausbesserungen oder Reparaturen durch Fachpersonal verzeichnet. Stempel Datum _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Unterschrift des technikers _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Beschreibung des eingriffs _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _...
  • Seite 68: Handbuch Für Den Verbraucher

    BULL 1224 TURBO HANDBUCH FÜR DEN VERBRAUCHER SICHERHEITSVORSCHRIFTEN • Sich nicht im Bewegungsbereich des Flügels aufhalten. • Nicht zulassen dass Kinder mit den Steuerungen oder in der Nähe des Flügels spielen. • Im Falle von Betriebsstörungen, versuchen Sie nicht die Störung selbst zu beheben, sondern wenden Sie sich an einen qualifizierten Fachmann.
  • Seite 72 BULL 1224 TURBO Ref. Code Note Ref. Code Note 968600671 9686032 9688317 968600673 9686329 9686337 9686333 968600656 9686341 968600674 9686335 9688088...
  • Seite 73 Address: Via Capitello, 45 - 36066 Sandrigo (VI) - Italia Indirizzo: Via Capitello, 45 - 36066 Sandrigo (VI) - Italia Telephone: +39 0444 751030 . Email address: sales@beninca.it Telefono: +39 0444 751030 . Indirizzo e-mail: sales@beninca.it Person authorised to draft the technical documentation: Automatismi Benincà SpA Persona autorizzata a costruire la documentazione tecnica: Automatismi Benincà...
