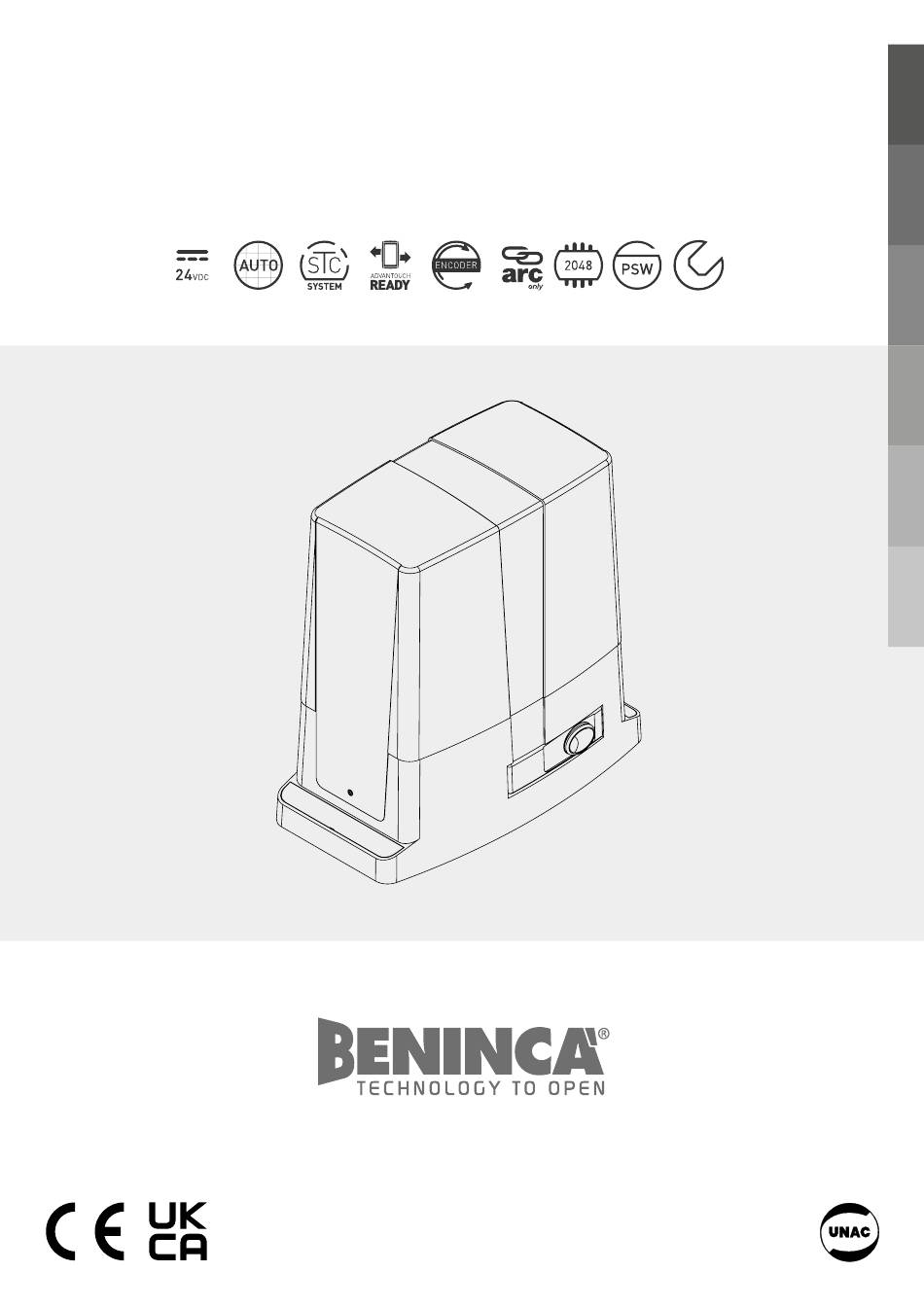

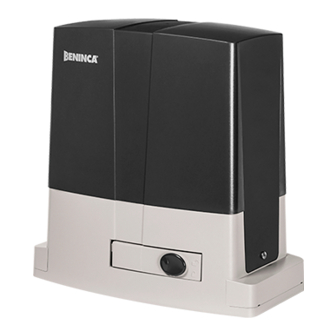

L854200504 10/2023 rev 0 BULL 424SE - BULL 424SE.S BULL 624SE - BULL 624SE.S UNIONE NAZIONALE COSTRUTTORI AUTOMATISMI PER CANCELLI, PORTE SERRANDE ED AFFINI...
Seite 6
BLINK 24Vdc 4W max. AUX2 S.I.S. (optional) 24Vdc 1A max J3 BAR Close DAS 8K2 Open 24Vdc DAS N.C. AUX 1 1A max 24Vdc/500mA max. 2x12V ESA:on ESA:off Battery (Optional) STAND-BY 24Vdc 24Vdc 24Vdc 24Vdc 24Vdc 24Vdc 24Vdc POWER INPUT SELECTION 230Vac 115Vac...
Seite 7
POWER INPUT L-N- SELECTION 230Vac 115Vac 2x12V 2,1 Ah Mod. DA.BT2...
Seite 9
AUX 1 500 mA PHOTOTEST - PHOT OP AUX1:0000 AUX1:0000 AUX1:0000 AUX1 500 mA AUX1 PHOTO PHOTO PHOTO AUX1:0003 AUX1:0003 AUX1:0004 24Vdc Max 500 mA LIGHT WARNING! tst1:on tst1:on tst1:on NO LED LAMP! II° CH RADIO AUX1:0001 AUX1:0001 AUX1:0001 24Vac 24Vac...
Seite 11
RADI PUSH PUSH PUSH n TX 0012 PUSH Nman 0012 3456 MACI 2 Cycle AUTO PUSH OPEN/CLOSE RE-ENTER CODE 0000 9000 9C5a conf CODE Display OFF Legenda Premere simultaneamente (+) e (-) / Press simultaneously keys (+) and (-) Premere il tasto (-) / Press key (-) / Die Taste (-) drücken Gleichzeitig (+) und (-) drücken / Presser simultanément (+) et (-) Appuyez sur la touche (-) / Presionar la tecla (-) / Wcisnąć...
Seite 30
HINWEISE ALLGEMEINE INFORMATIONEN Das Produkt darf nicht für andere Zwecke oder auf andere Weise verwendet werden, als in der vorliegenden Anleitung be- schrieben. Ein ungeeigneter Gebrauch kann das Produkt beschädigen und eine Gefahr für Personen und Sachen darstellen. Wir übernehmen keinerlei Haftung für Schäden, die sich aus einer unsachgerechten Montage der Tore und aus daraus fol- genden Verformungen ergeben können.
Zentraleinheit CP B24-D120 Wir möchten Sie daran erinnern, dass Sie durch Ihre Anmeldung auf der Website www.beninca.com Zugang zu allen aktualisierten technischen Unterlagen der Produkte und Zubehörteile erhalten. Dies schließt auch den Leitfaden für die Ausfüllung der technischen Dokumentation und Unterlagen mit ein, die vom Anhang V der Maschinenrichtlinie vorgesehen und gemäß...
3) VORBEREITENDE KONTROLLEN Bevor die Installation durchgeführt wird, muss Folgendes kontrolliert werden: - Die Struktur (Tor, Ständer, Gleitschiene) muss solide und stabil sein. - Die Gleitschiene und die dazugehörigen Räder müssen ausreichend dimensioniert und gewartet sein, um eine zu starke Reibung während des Gleitens des Tores zu vermeiden.
8.3) ABNAHME - Die Funktionstüchtigkeit der Schutzeinrichtungen prüfen. - Die wirkenden Kräfte an den durch die EN 12445 vorgesehenen Punkten mit den entsprechenden Instrumenten prüfen. - Sind die Kraftwerte zu hoch, installieren Sie eine Schutzvorrichtung gemäß der Norm EN 12978 (zum Beispiel Sensorleiste) und wiederholen Sie die Messungen.
Seite 35
8.4.2) LOGIKEN (LOG) MENÜ FUNKTION MEMO Aktiviert oder deaktiviert das automatische Schließen On: Automatisches Schließen aktiviert (ON) Off: Automatisches Schließen deaktiviert Aktiviert oder deaktiviert die Mehrbenutzerfunktion. On: Mehrbenutzerfunktion deaktiviert. Der Impuls „Schrittschaltung“ oder des Senders hat während (OFF) des Öffnens keine Auswirkung. Off: Mehrbenutzerfunktion aktiviert.
Seite 36
Aktiviert oder deaktiviert die Energiesparfunktion "ESA". Ein: Sobald der Öffnungs- oder Schließvorgang abgeschlossen ist, geht die Steuerung in den Modus maximaler Energieeffizienz über, in dem die Absorption auf ein Minimum reduziert und der Transformator und die Zubehörausgänge abgeschaltet werden. Hinweis: Die ESA-Funktion ist nicht aktiviert, wenn: - das Batterieladegerät wird wieder aufgeladen (ON) - die Logik AUX1 oder AUX 2 auf 0 gesetzt ist und die Tür offen ist.
Gestattet es einen Schüsselcode einzugeben, um den Zugriff auf die Programmierung der Einheit zu schützen. Der Code muss aus vier alphanumerischen Zeichen bestehen (0 bis 9 und/oder A-B-C-D-E-F). Man kann jederzeit den Vorgang der Code-Eingabe durch das gleichzeitige Drücken der Tasten + und – unterbrechen. Nachdem das Passwort eingegeben worden ist, kann die Programmierung nur noch für ungefähr 10 Minuten abgerufen werden, um eventuelle Einstellungen vorzunehmen und Tests durchzuführen.
8.10) FEHLERMELDUNGEN Im Folgenden werden einige Meldungen aufgelistet, die auf dem Display bei Betriebsstörungen angezeigt werden: Allgemeiner AUTOSET-Fehler Wiederholen Sie den Vorgang. ECOM Modbus-Fehler Kommunikationsfehler zwischen SIS-Modulen, Verbindungen prüfen. ESuo Endschalterfehler in AUTOSET Der Endschalter wurde während der Autoset-Phase nicht abgefangen. ESUC Motorfehler Motoranschlüsse prüfen.
BULL HANDBUCH FÜR DEN VERBRAUCHER SICHERHEITSVORSCHRIFTEN • Sich nicht im Bewegungsbereich des Flügels aufhalten. • Nicht zulassen dass Kinder mit den Steuerungen oder in der Nähe des Flügels spielen. • Im Falle von Betriebsstörungen, versuchen Sie nicht die Störung selbst zu beheben, sondern wenden Sie sich an einen qualifizierten Fachmann.
Seite 73
Declare that the DOC is issued under our sole responsibility and belongs to the following product: Dichiara che il documento è rilasciato sotto la propria responsabilità e appartiene al seguente prodotto: BULL 424SE / BULL 624SE / BULL 424SE.S / BULL 624SE.S Model/Product: BULL 424SE / BULL 624SE / BULL 424SE.S / BULL 624SE.S...
