DTM-Beschreibung für SWA70
76
Burst-Kommando Beschreibung
9 Die Felder Device Variable Code 0 bis Device Variable Code 7 werden freigege-
ben.
Überträgt den Wert, die Einheit und den Status von bis zu 8 Gerätevariablen.
33 Die Felder Device Variable Code 0 bis Device Variable Code 3 werden freigege-
ben.
Überträgt den Wert und die Einheit von bis zu 4 Gerätevariablen.
48 Überträgt den zusätzlichen Gerätestatus.
Für dieses Burst-Kommando muss für den Parameter "Trigger Mode" die Option
"Continuous" gewählt werden.
Trigger Mode: Window
Die Option "Window" funktioniert nur mit dem Burst-Kommandos 9 und 33.
Nach der Zeit für die schnellere Übertragungsrate (Period) prüft der WirelessHART-Adap-
ter, ob der Prozesswert innerhalb oder außerhalb des definierten Fensters liegt. Liegt der
Prozesswert innerhalb des definierten Fensters, wird der Burst-Modus mit der langsame-
ren Übertragungsrate ausgelöst (Max. Period). Liegt der Prozesswert außerhalb des defi-
nierten Fensters, wird der Burst-Modus mit der schnelleren Übertragungsrate ausgelöst
(Period).
Das Fenster definieren Sie über den Parameter "Trigger Level". Wenn ein Wert übertragen
wird, wird das Fenster mittig um diesen übertragenen Wert neu gesetzt.
Process value
Trigger Level
Trigger Level
Period

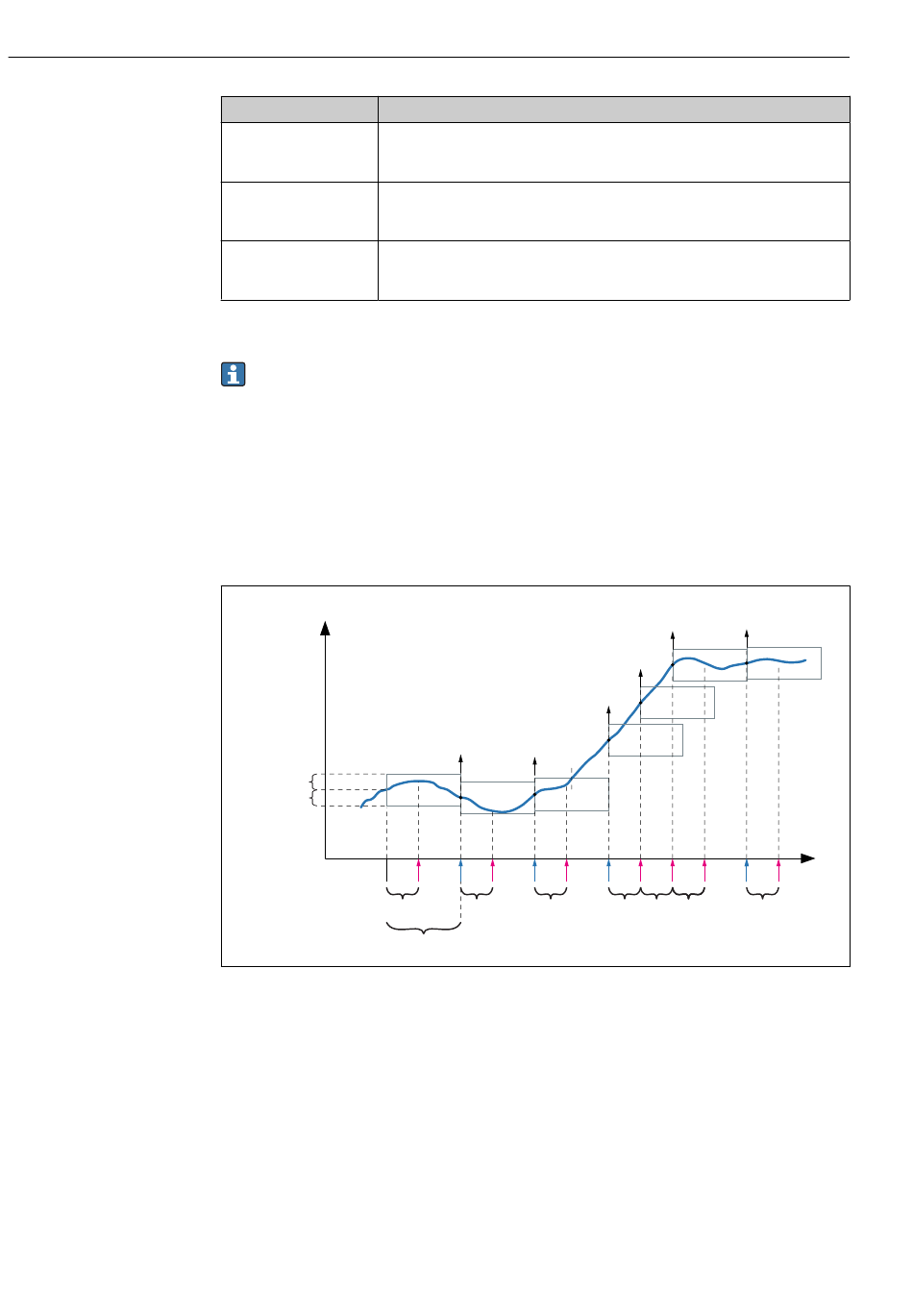

 39 Beispiel für Trigger Mode: Window
1 Die Zeit für das schnellere Übertragungsintervall (Period) ist abgelaufen. Der Prozesswert befindet sich inner-
halb des definierten Fensters. Es wird keine Burst-Modus ausgelöst.
2 Die Zeit für das langsamere Übertragungsintervall (Max. Period) ist abgelaufen. Ein Burst-Modus wird ausge-
löst.
3 Der Burst-Modus wird ausgelöst.
4 Der Burst-Modus wird nicht ausgelöst, da der Prozesswert erst nach Ablauf des schnelleren Übertragungsin-
tervall (Period) das definierte Fenster verlassen hat.
5 Der Prozesswert hat schon vor Ablauf des schnelleren Übertragungsintervalls (Period) das Fenster verlassen.
Der Burst-Modus wird mit dem schnelleren Übertragungsintervall ausgelöst.
Trigger Mode: Raising
Überschreitet der Prozesswert den eingegebene Wert für den Parameter "Trigger Level",
wird ein Burst-Modus mit der schnelleren Übertragungsrate gesendet (Period).
3
3
1 2 1 2
Max. Period
WirelessHART-Adapter SWA70
3
3
3
4
1 2 5 5 1
Endress+Hauser
3
t
2 1
A0055767
