4. Gehäuse des WirelessHART-Adapters schließen und Gehäuseschrauben festziehen.
Anziehmoment: 0,6 Nm
5. Feldgerät gemäß Dokumentation "Feldgerät" anschließen.
8.7 Anschlussschemas für Variante mit
Weitbereichsnetzteil
Für den WirelessHART-Adapter mit Weitbereichsnetzteil gibt es folgende Möglichkeiten
ein Feldgerät elektrisch anzuschließen:
• 2-Leiter-Feldgerät versorgt über das Weitbereichsnetzteil des SWA70
• 4-Leiter-Feldgerät
• Feldgerät in einem Regelkreis mit Kommunikationswiderstand
• Feldgerät in einem Regelkreis ohne Kommunikationswiderstand
• 2-Leiter-Feldgeräte im Multidrop-Modus
8.7.1 2-Leiter-Feldgerät versorgt über das Weitbereichsnetzteil des
SWA70
Bei dieser Anschlussvariante sind folgende Funktionen möglich:
• Versorgung des Feldgeräts mit Spannung
• Strommessung im Bereich von 4 ... 20 mA
• Digitale HART-Kommunikation, wenn diese vom Feldgerät unterstützt wird
Zum Anschluss an die Versorgungsspannung können Sie das Weitbereichsnetzteil aus
dem Gehäuse nehmen.
24 –
230 V
AC / DC

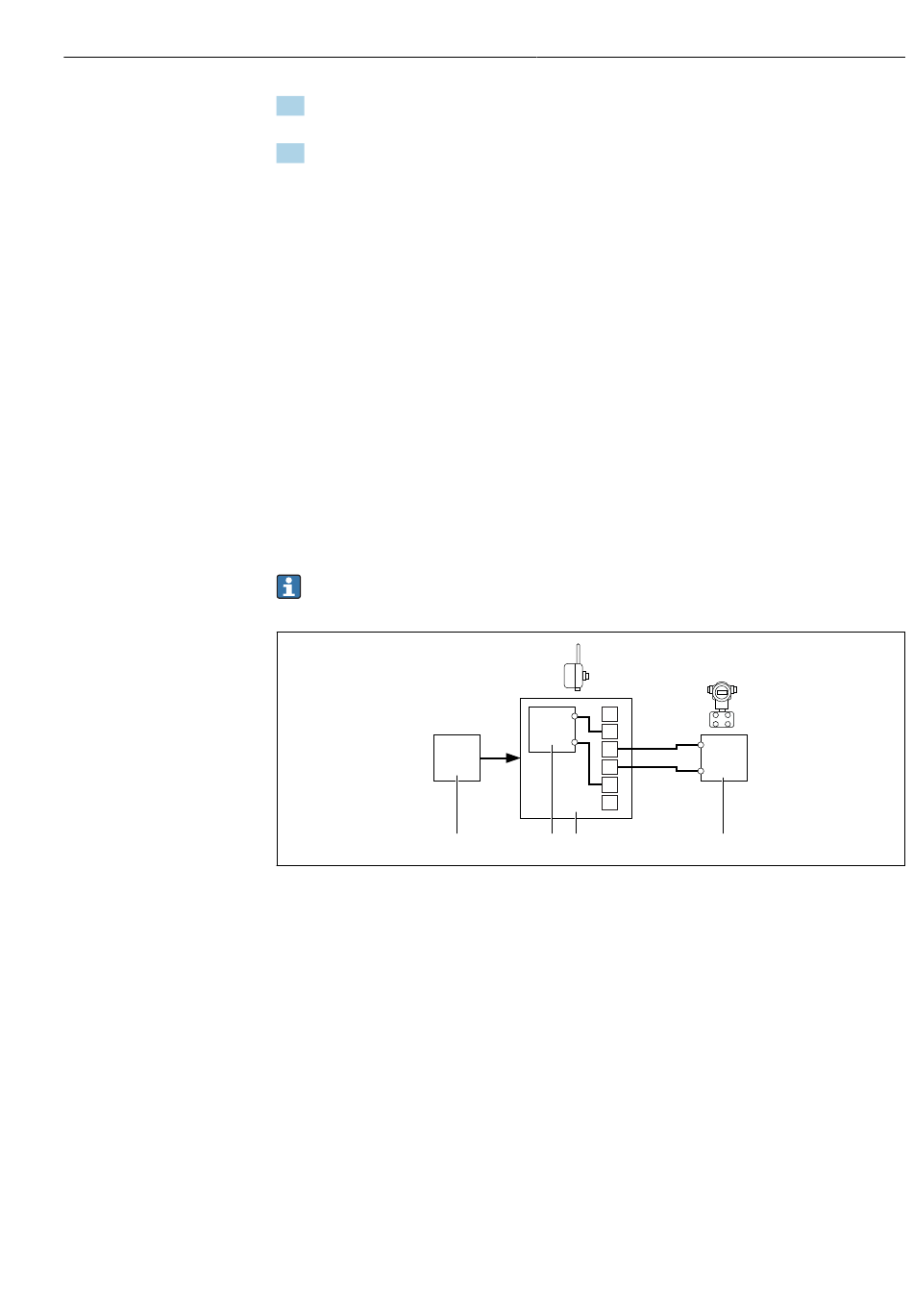

 23 SWA70 mit Weitbereichsnetzteil – Anschluss eines 2-Leiter-Feldgeräts versorgt über das Weitbereichs-
netzteil des SWA70
1 Externe Versorgungsspannung für den WirelessHART-Adapter 24 bis 230 V AC oder 24 bis 230 V DC
2 Klemmen "Field device supply output" des Weitbereichsnetzteil
3 WirelessHART-Adapter
4 2-Leiter-Feldgerät (Beispiel)
8.7.2 4-Leiter-Feldgerät
Bei dieser Anschlussvariante sind folgende Funktionen möglich:
• Strommessung im Bereich von 4 ... 20 mA
• Digitale HART-Kommunikation, wenn diese vom Feldgerät unterstützt wird
Elektrischer Anschluss SWA70 mit Weitbereichsnetzteil
1
+
2
24 V
–
3
4
5
6
1 2 3
+
–
4
A0053900
