WirelessHART-Adapter SWA70
Endress+Hauser
7.4 Anschlussschemas für Variante mit Batterieeinheit
Für den WirelessHART-Adapter mit Batterieeinheit gibt es folgende Möglichkeiten ein
Feldgerät elektrisch anzuschließen:
• 2-Leiter-Feldgerät versorgt durch die Batterieeinheit des SWA70
• 4-Leiter-Feldgerät
• Feldgerät in einem Regelkreis mit Kommunikationswiderstand
• Feldgerät in einem Regelkreis ohne Kommunikationswiderstand
7.4.1 2-Leiter-Feldgerät versorgt durch die Batterieeinheit des
SWA70
Bei dieser Anschlussvariante sind folgende Funktionen möglich:
• Versorgung des Feldgeräts mit Spannung
• Strommessung im Bereich von 4...20 mA
• Digitale HART-Kommunikation, wenn diese vom Feldgerät unterstützt wird

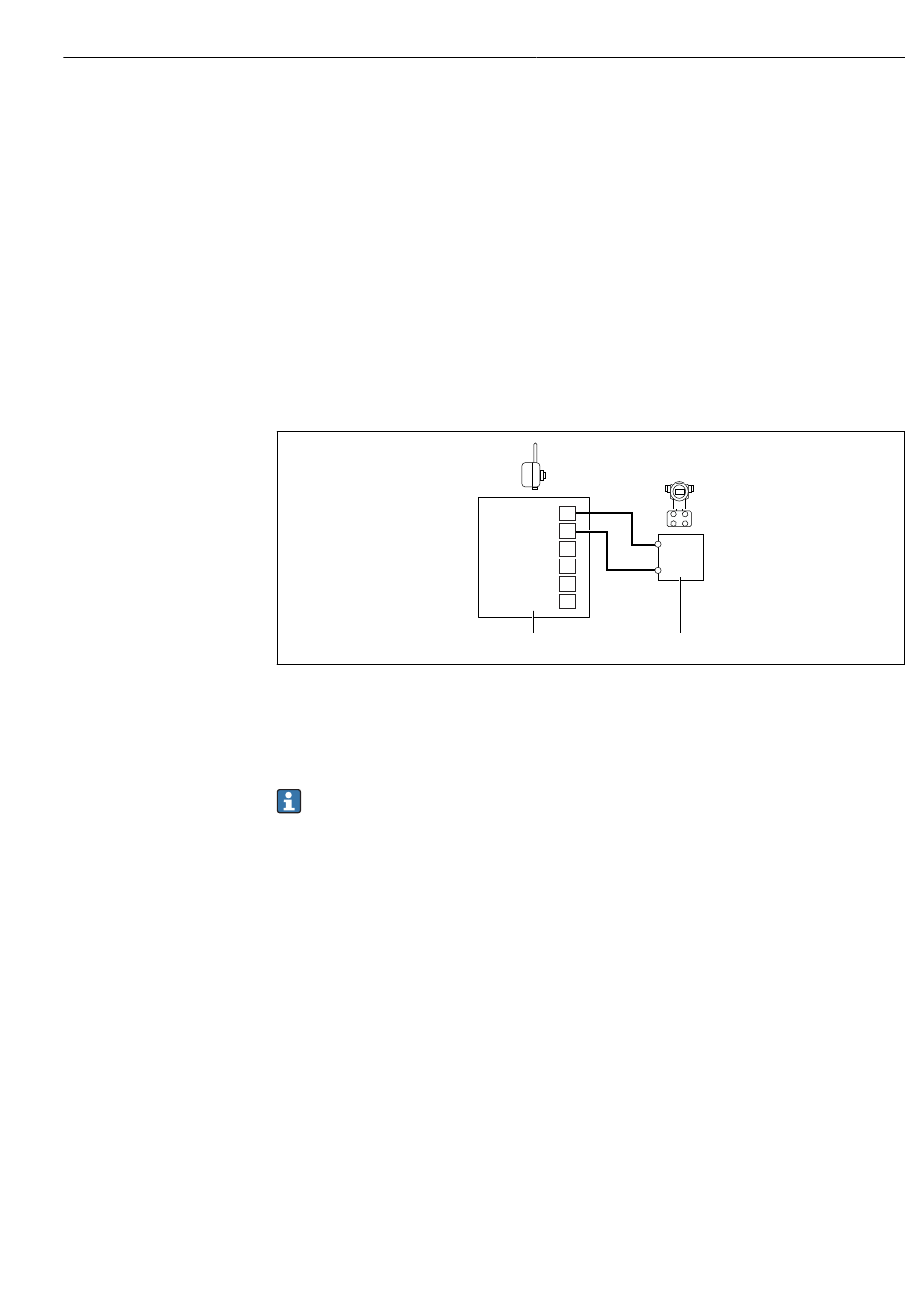

 14 SWA70 mit Batterieeinheit – Anschluss eines 2-Leiter-Feldgeräts versorgt durch die Batterieeinheit des
SWA70
1 WirelessHART-Adapter
2 2-Leiter-Feldgerät (Beispiel)
Wenn Sie das HART-Feldgerät im Multidrop-Modus betreiben, verlängern Sie die Bat-
terielebensdauer. Für den Multidrop-Modus müssen Sie für das Feldgerät eine
Adresse "> 0" setzen. Wenn das HART-Feldgerät die Funktion "Fixed Loop Current
Mode" zur Verfügung stellt, müssen Sie zusätzlich diese Funktion aktivieren.
7.4.2 4-Leiter-Feldgerät
Bei dieser Anschlussvariante sind folgende Funktionen möglich:
• Strommessung im Bereich von 4...20 mA
• Digitale HART-Kommunikation, wenn diese vom Feldgerät unterstützt wird
Elektrischer Anschluss SWA70 mit Batterieeinheit
1
2
+
3
4
–
5
6
1 2
A0053821
