Olympus BX-RFAA Bedienungsanleitung Seite 35

Abb. 11
ƒ
...
Abb. 12

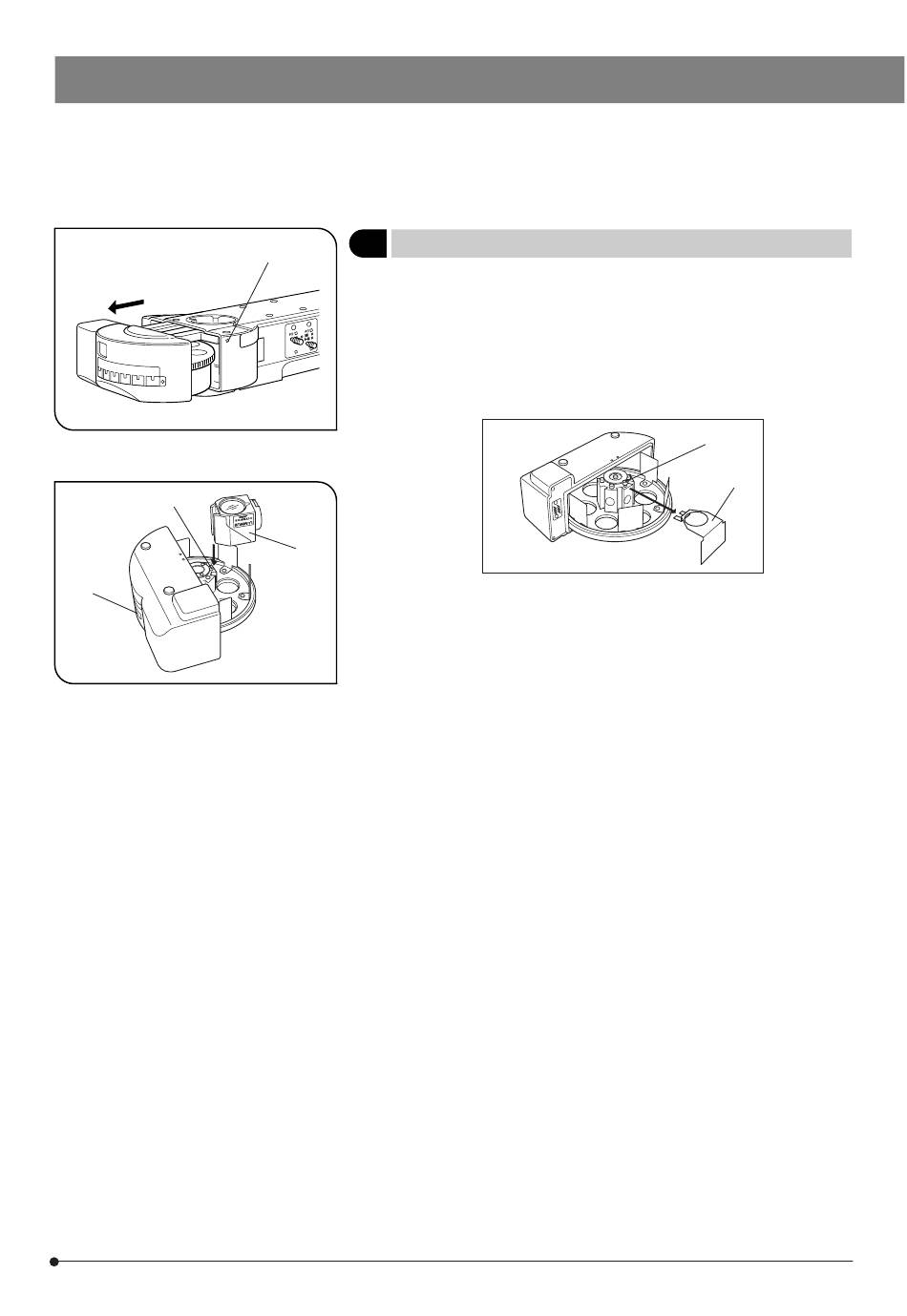

3 Anbringen der Fluoreszenzmodule
@
1. Die Feststellschraube @ an der rechten Seite der Beleuchtungs-
einrichtung mit dem Sechskant-Schraubendreher lösen.
2. Den Revolver herausziehen und umdrehen.
}An den Filtermodulpositionen sind Leermodule ² montiert. Die Leer-
module von den Positionen entfernen, an denen Filtermodule montiert
werden sollen. Dazu die Feststellschrauben ³ an den einzelnen Modul-
positionen mit dem Sechskant-Schraubendreher lösen.
|
3. Das zu montierende Fluoreszenzmodul | so halten, daß die Modell-
bezeichnung an der Seite umgekehrt erscheint, mit der Aufnahme aus-
richten und ganz in die Aufnahme einführen. Die Feststellschraube ³
fest anziehen.
# Wenn die Feststellschraube ³ zu lose ist, läßt sich der Revolver
nicht drehen, weil er durch die Abdeckung behindert wird.
4. Die Nummer der Aufnahme ƒ prüfen und das Beschriftungsetikett des
montierten Fluoreszenzmoduls in der dafür vorgesehenen Vertiefung ...
an der Vorderseite des Revolvers anbringen, die die selbe Nummer
trägt.
5. Weitere Fluoreszenzmodule in der selben Weise an den sichtbaren
Aufnahmen montieren.
}Wenn an den Aufnahmen, die sich unter der Revolverabdeckung befin-
den, weitere Fluoreszenzmodule montiert werden sollen, zunächst den
aktuellen Vorgang beenden, dann den Revolver motorisch drehen und
anschließend die Module an den Aufnahmen montieren.
6. Den Revolver wieder in die ursprüngliche Position einsetzen und die
Feststellschraube @ festziehen, dabei den Revolver eindrücken.
(Abb. 11 & 12)
³
²
31
