Rechteckige Leuchtfeldblende BX-RFSS
3
(Verwendung ausschließlich mit den Einrichtungen BX-RFA/RFAA)
}Für die Aufzeichnung von Fluoreszenzbildern mit einer Videokamera zu Dokumentations- oder Bildverarbeitungszwecken
projiziert diese Einrichtung ein rechteckiges Irisblendenbild, dessen Größe sich nach dem aufgezeichneten Bildformat
richtet. Dadurch wird das Ausbleichen der Objekte aus Gründen, die nicht direkt mit der Bildaufzeichnung zusammen-
hängen, verhindert.
Bohrungen für die
Feststellschrauben
Einstellschrauben

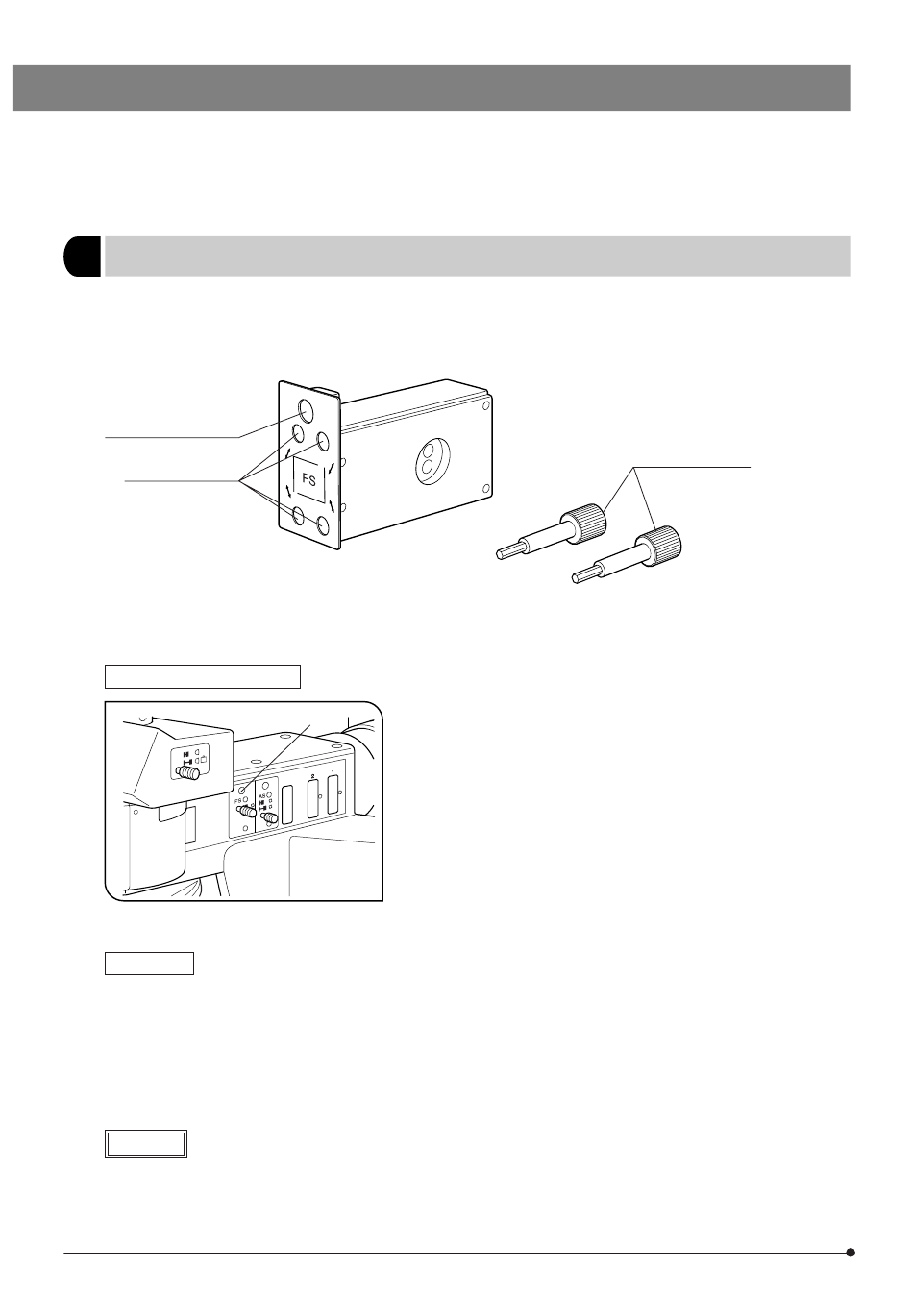

Montageverfahren (Abb. 8)
Bedienung
1. Die mitgelieferten Einstellknöpfe in die beiden Einstellschrauben-Bohrungen neben der vorderen Bedienkonsole ein-
führen und die beiden Seiten des Rechtecks durch Drehen der Schrauben in die gewünschte Position bringen.
2. Die Einstellknöpfe in die beiden Einstellschrauben-Bohrungen neben der Rückwand einführen und die beiden ande-
ren Seiten des Rechtecks durch Drehen der Knöpfe justieren.
3. Wenn die gewünschte Form durch Verschieben der Seiten erreicht wurde, die Einstellknöpfe entfernen.
}Rechteckiger Bereich: Ein Rechteck, das das Sehfeld mit einer Sehfeldzahl von 22 umgibt (der Mittelpunkt des Recht-
ecks sollte mit der Mitte des Sehfelds übereinstimmen). Die rechteckige Leuchtfeldblende kann nicht gedreht werden.
HINWEISE
Die Beleuchtungseinrichtung BX-RFAA kann nicht montiert oder entfernt werden, während die BX-RFSS installiert ist.
Zur Installation der BX-RFAA die BX-RFSS vorübergehend entfernen.
26
1. Die Feststellschraube der Leuchtfeldblende @ der BX-RFAA mit dem
@
2. Die Leuchtfeldblende nach rechts herausziehen.
3. Die rechteckige Leuchtfeldblende BX-RFSS anstelle der Leuchtfeldblende
Abb. 8
}Die Einstellknöpfe können in den Bohrun-
gen der oberen Einstellschrauben aufbe-
wahrt werden.
Sechskant-Schraubendreher lösen und entfernen.
einsetzen und die Feststellschraube @ wieder anziehen.
Einstellknöpfe (2 x)
