Sperrfilterschieber mit sechs Positionen U-RSL6EM

}Dieser Filterschieber ist für die Beleuchtungseinrichtungen BX-URA2 oder BX-RFA vorgesehen und faßt insgesamt
sechs Sperrfilter.

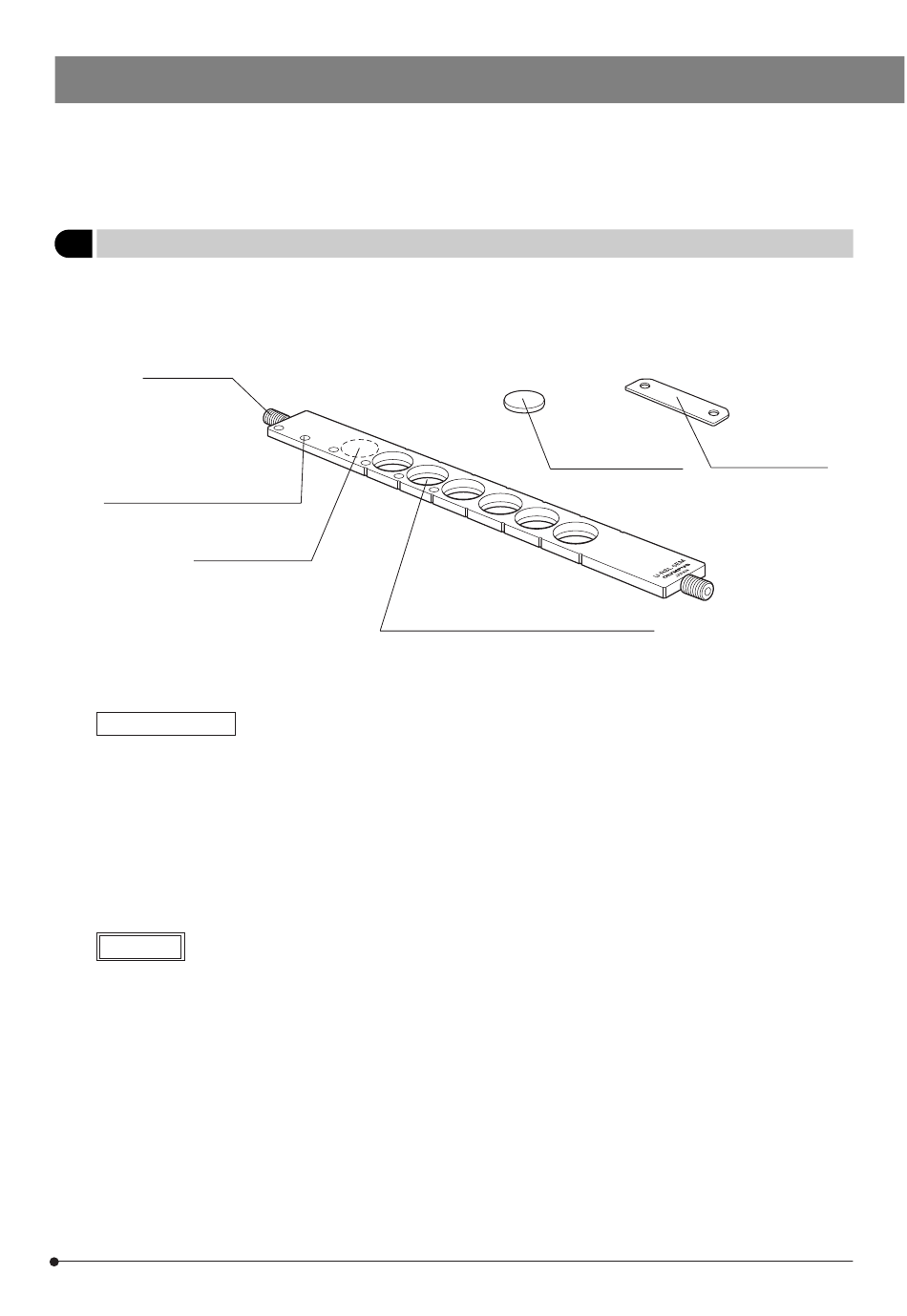

Schieberknopf
Für das Beschriftungsetikett
vorgesehene Stelle
Durchmesser 8 mm, Tiefe 1 mm
Lichtsperrposition
Montage der Filter
1. Den Schieberknopf entfernen, der sich an der dem beschrifteten Ende gegenüberliegendenSeite befindet.
2. Die Sperrfilter vorsichtig in die Filtereinsätze einsetzen.
# Die Filter so einsetzen, daß die Pfeile an der Seite nach unten weisen.
3. Falls eine Beschriftung der eingesetzten Filter erforderlich ist, diese in derselben Weise mit handelsüblichen runden
Etiketten durchführen wie bei dem Filterschieber U-RLS6.
4. Den Filterschieber vorsichtig von rechts in den Analysatoreinschub der Beleuchtungseinrichtung einführen und den
zuvor entfernten Schieberknopf wieder anbringen.
5. Die Verbindungsplatten verwenden, um diesen Filterschieber mit dem Filterschieber U-RSL6 zu koppeln. (Die Vorge-
hensweise ist bei der Beschreibung des U-RSL6 erläutert.)
HINWEISE
}Die Filter nur in der angegebenen Orientierung einsetzen. Andernfalls werden die Filter nicht richtig positioniert.
}Zur Sicherheit die mitgelieferten Lichtsperrplatten an den ungenutzten Filterpositionen einsetzen.
Filtereinsätze für Sperrfilter (6 x)
Durchmesser 25 mm, Dicke höchstens 5 mm
Verbindungsplatte
Lichtsperrplatte (4 x)
