Motorisches auflichtfluoreszenzsystem
Inhaltsverzeichnis
ALS ZUBEHÖR ERHÄLTLICHE MODULE
# Die Schiebefunktion der Filterschieber U-RSL6 bzw. U-RSL6EM kann nachlassen, wenn die Schieber über 2000mal
benutzt wurden. In diesem Fall Verschmutzungen der Gleitflächen entfernen. Wenn der Schieber voraussichtlich
häufiger als 2000mal benutzt wird, eine dünne Schicht Schmierfett auf die Gleitflächen auftragen.
1

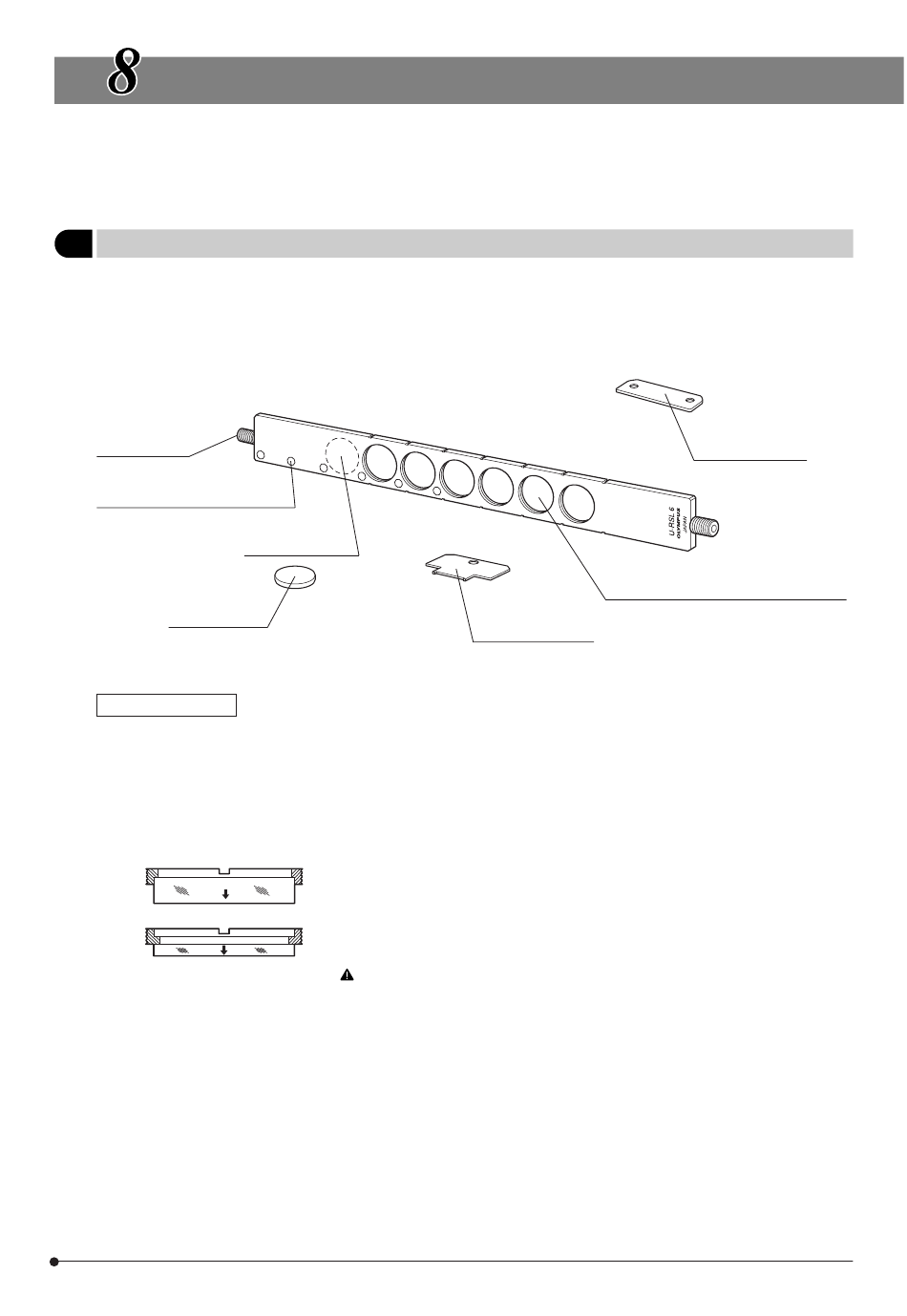

Filterschieber mit sechs Positionen U-RSL6

}Dieser Filterschieber ist für die Beleuchtungseinrichtungen BX-URA2 oder BX-RFA vorgesehen und faßt insgesamt
sechs Anregungs- und Graufilter. Durch seine Konstruktion werden Zentrierungsabweichungen zwischen den Licht-
achsen der Anregungsfilter bei wechselnder Verwendung mehrerer Anregungs-Filtermodule verhindert.
Schieberknopf
Für das Beschriftungsetikett
vorgesehene Stelle
Durchmesser 8 mm, Tiefe 1 mm
Lichtsperrplatte
Montage der Filter
1. Den Schieberknopf entfernen, der sich an der dem beschrifteten Ende gegenüberliegenden Seite des Schiebers
befindet, und die beschriftete Seite des Filterschiebers nach unten drehen.
2. Die Filterhalteringe durch Drehen mit dem mitgelieferten Schlüssel gegen den Uhrzeigersinn aus den Filtereinsätzen
entfernen.
# Die Orientierung, in der die Halteringe eingesetzt werden, richtet sich nach der Höhe der montierten Filter.
3. Wenn der montierte Filter einen Anregungsfilter enthält, diesen so einsetzen, daß der Pfeil an der Seite nach unten
weist.
a)
b)
4. Falls der Filter beschriftet werden soll, den Filtertyp auf einem handelsüblichen runden Etikett mit einem Durchmesser
von höchstens 8 mm notieren und das Etikett an der angegebenen Stelle anbringen.
# Darauf achten, daß das Etikett nicht über den dafür vorgesehenen runden Bereich herausragt. Andernfalls kann
sich der Schieber während des Gebrauchs festsetzen.
5. Den Filterschieber U-RSL6 von rechts mit dem beschrifteten Ende voran in den für Filterschieber mit sechs Positionen
vorgesehenen Einschub an der Beleuchtungseinrichtung einschieben. Anschließend den zuvor entfernten Schieber-
knopf wieder anbringen.
Lichtsperrposition
a) Filter mit einer Höhe von 4 mm oder darüber:
Die einzelnen Filter so einsetzen, daß sie in die Halteringe passen.
b) Filter mit einer Höhe von 4 mm oder darunter:
Die einzelnen Filter so einsetzen, daß sie nicht in die Halteringe passen.
Für Durchlichtmikroskopie, oder falls kein Filter verwendet werden soll, statt-
dessen die mitgelieferten Lichtsperrplatten montieren (sie haben dieselbe
Größe wie die Filter).
Wird darauf verzichtet, kann Streulicht der Auflichtbeleuchtung in die Au-
gen fallen oder sich die Sicht bei Durchlicht-Mikroskopie verschlechtern.
Durchmesser 25 mm, Dicke 2 bis 6 mm
Haltering-Schlüssel
Verbindungsplatte
Filtereinsätze (6 x)
23
