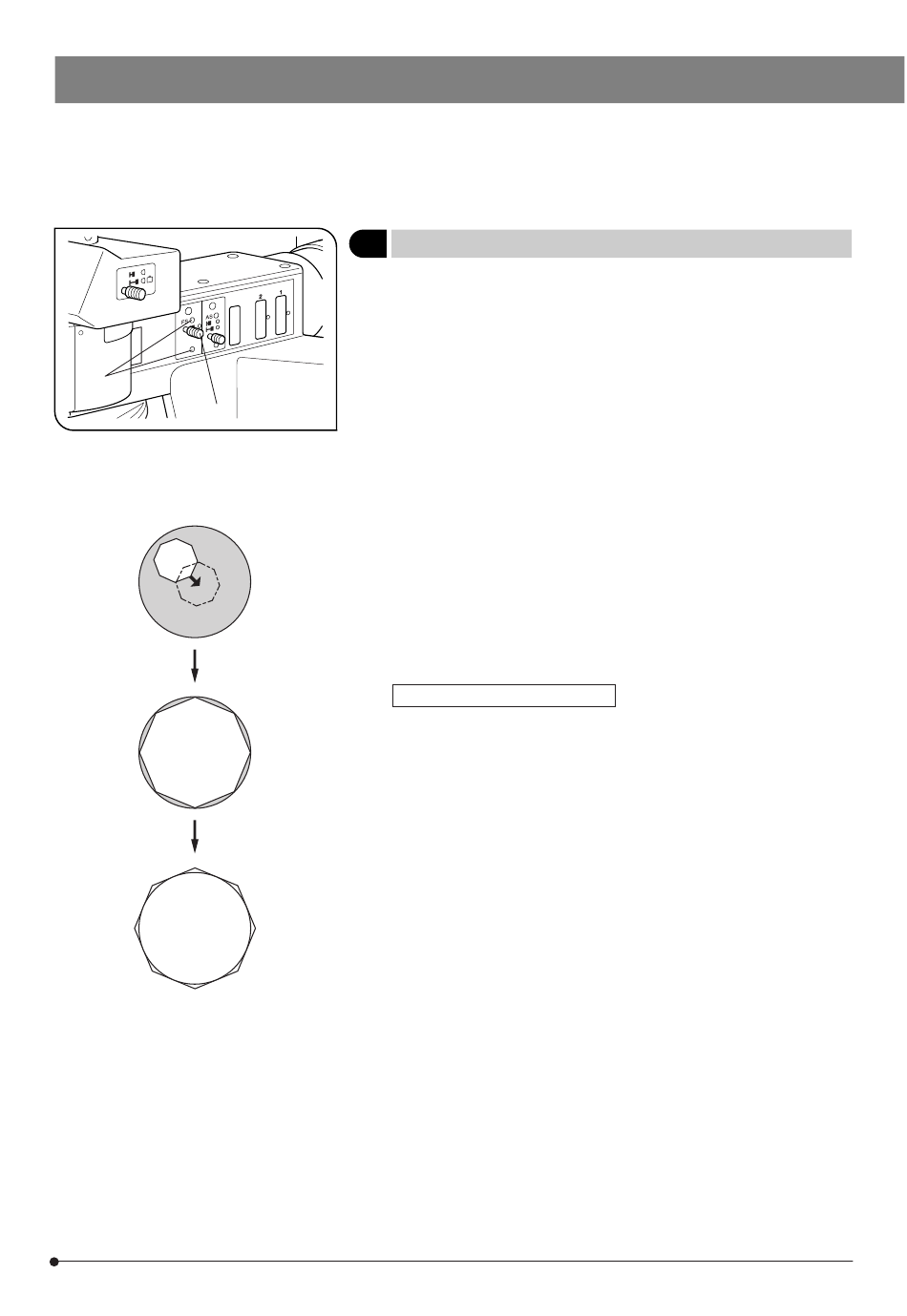

Abb. 1
5

Zentrieren der Leuchtfeldblende

1. Den Verschluß durch Drücken der Taste RSHT am Handschalter in den
Strahlengang einschwenken.
2. Das B- oder IB-Filtermodul durch Drücken der Tasten MU+ oder MU–
am Handschalter in den Strahlengang einschwenken.
(Falls diese Filtermodule nicht zur Verfügung stehen, ein anderes
Fluoreszenzmodul in den Strahlengang einschwenken.)
3. Die Taste RSHT drücken, um den Verschluß zu öffnen.
4. Das 10X-Objektiv durch Drücken der Objektivwahltaste in den Strahlen-
gang einschwenken, das Objekt auf den Kreuztisch auflegen und das
Bild scharfstellen.
5. Den Leuchtfeldblendenhebel @ herausziehen, um den Durchmesser
der Leuchtfeldblende auf ein Minimum zu verringern.
6. Die beiden Zentrierschrauben der Leuchtfeldblende ³ mit dem Sechs-
kant-Steckschlüssel, der mit dem Mikroskop geliefert wurden, so ein-
stellen, daß sich das Blendenbild in der Mitte des Sehfelds befindet.
7. Den Leuchtfeldblendenhebel @ einschieben und die Leuchtfeldblende
öffnen, bis ihr Bild die Ränder des Sehfelds berührt. Falls die
Leuchtfeldblende noch nicht richtig zentriert ist, erneut zentrieren.
8. Die Leuchtfeldblende so weit öffnen, daß ihr Bild das Sehfeld gerade
umgibt.
Funktion der Leuchtfeldblende
Die Leuchtfeldblende schränkt den Durchmesser des Lichtstrahls ein,
der in das Objektiv eintritt. Dadurch wird der Einfall von Störlicht verhin-
dert und der Bildkontrast erhöht.
Um den Einfall von Störlicht zu verhindern, den Leuchtfeldblendenhebel
@ an der Fluoreszenz-Beleuchtungseinrichtung entsprechend der
Objektivvergrößerung einstellen, sodaß das Bild der Leuchtfeldblende
das Sehfeld gerade umgibt.
(Abb. 1)
