9
MONTAGE

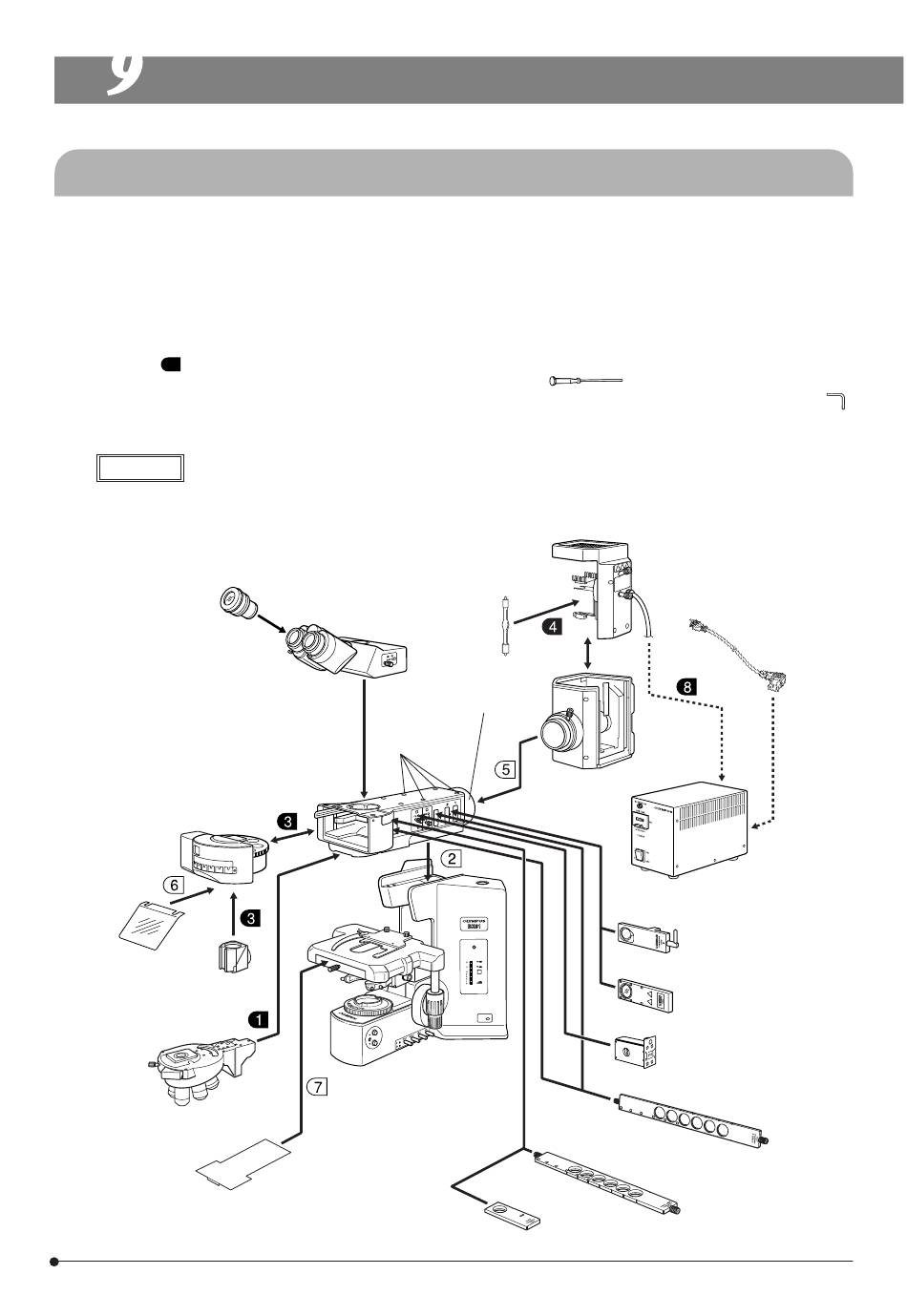

9-1 Montageübersicht
In der nachfolgenden Zeichnung ist der Montageablauf für die verschiedenen Module dargestellt. Die Ziffern geben
die Reihenfolge der Montage an.
Bei den in der folgenden Zeichnung angegebenen Modulbezeichnungen handelt es sich nur um typische Beispiele.
Wenden Sie sich bezüglich der Module, deren Nummern nicht angegeben sind, an Ihre Olympus-Vertretung, oder
beachten Sie den Katalog.
# Bei der Montage des Mikroskops ist darauf zu achten, daß alle Teile staub- und schmutzfrei sind. Die Teile
dürfen nicht verkratzt und die Glasflächen nicht berührt werden.
Die mit
gekennzeichneten Montageschritte werden auf den folgenden Seiten näher erläutert.
}Alle Montageschritte können mit dem Sechskant-Schraubendreher (
Mikroskop geliefert wurde. Der mit der motorischen Beleuchtungseinrichtung gelieferte Sechskant-Steckschlüssel (
wird nur zum Festziehen von Schrauben in der Beleuchtungseinrichtung benötigt. (Diese Tätigkeit ist von einem Olympus-
Vertreter durchzuführen, damit die Leistungsfähigkeit erhalten bleibt.)
HINWEISE
· Darauf achten, daß die Schieber in der in der Abbildung gezeigten Orientierung eingeführt werden. Andernfalls können
sie nicht einrasten und nicht richtig in den Strahlengang eingeschwenkt werden.
Okular
Revolver
UV-Schutzblende
Fluoreszenz-
module
Objektive/Motorischer
Objektivrevolver
Lichtsperrplatten
Quecksilber-
Hochdruckbrenner
USH102D
USH-103OL
HBO103W/2
Beobachtungs-
tubus
Lampenhaus-
Feststellschrauben
Kondensor-
Montage-
schrauben
Motorische
Auflichtfluoreszenz-
beleuchtungs-
einrichtung
BX-RFAA
Mikroskopstativ
BX61TRF
BX62TRF usw.
) durchgeführt werden, der mit dem
Quecksilber-
Brenner-
Lampenhaus
U-LH100HG
U-LH100HGAPO
(für 100W-Quecksilberbrenner)
Anregungswellen-
längenmodulator
U-EXBABG
U-EXBAUB
U-EXBAUG
Graufilter
U-25ND6
U-25ND25
U-25ND50
Rechteckige
Leuchtfeldblende
BX-RFSS
Filterschieber mit sechs
Positionen U-RSL6
Analysator
U-AN
Sperrfilterschieber mit
U-AN360-3
sechs Positionen U-RSL6EM
)
Netzkabel
Vorschaltgerät
29
