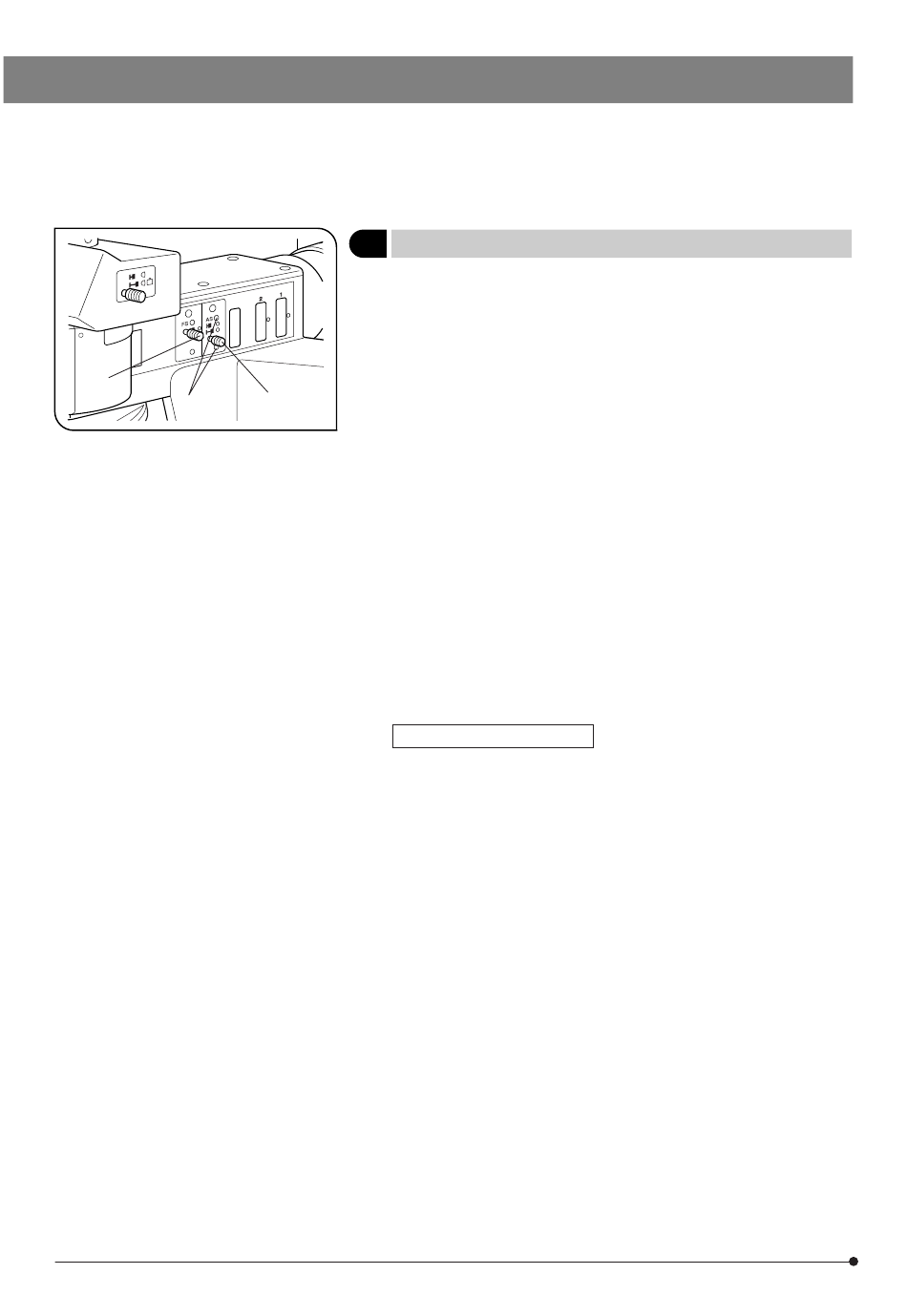

Abb. 2
6

Zentrieren der Aperturblende

1. Den Verschluß durch Drücken der Taste RSHT am Handschalter in den
Strahlengang einschwenken.
2. Das B- oder IB-Filtermodul durch Drücken der Tasten MU+ oder MU–
am Handschalter in den Strahlengang einschwenken.
(Falls diese Filtermodule nicht zur Verfügung stehen, ein anderes
Fluoreszenzmodul in den Strahlengang einschwenken.)
3. Das 10X-Objektiv durch Drücken der Objektivwahltaste in den Strahlen-
gang einschwenken, dann den Objektträger U-CST auf den Kreuztisch
auflegen.
4. Den Verschluß durch Drücken der Taste RSHT öffnen.
5. Die weiße Seite der U-CST mit den gekreuzten Linien verschieben, bis
sich der Kreuzungspunkt in der Mitte des Sehfelds befindet.
6. Die leere Öffnung in den Strahlengang einschwenken (die Objektiv-
kappe entfernen).
7. Den Aperturblendenhebel @ herausziehen, um den Durchmesser der
Aperturblende auf ein Minimum zu verringern.
8. Den Leuchtfeldblendenhebel ² herausziehen, um den Durchmesser
der Leuchtfeldblende auf ein Minimum zu verringern. Das Bild der Apertur-
blende sollte nun auf der U-CST zu sehen sein.
9. Die beiden Zentrierschrauben der Aperturblende ³ mit dem Sechskant-
Schraubendreher so einstellen, daß sich das Bild der Aperturblende mit
den gekreuzten Linien deckt.
Funktion der Aperturblende
Die Aperturblende trägt dazu bei, den Kontrast des mikroskopischen
Bildes zu verbessern.
Für normale Fluoreszenzmikroskopie bleibt die Aperturblende durch Ein-
schieben des Aperturblendenhebels @ geöffnet.
}Falls die Farben des Objekts aufgrund des starken Anregungslichts
ausbleichen, die Helligkeit mit Hilfe von Graufiltern verringern.
(Abb. 2)
