tousek PULL T5 Planungsunterlage Seite 8

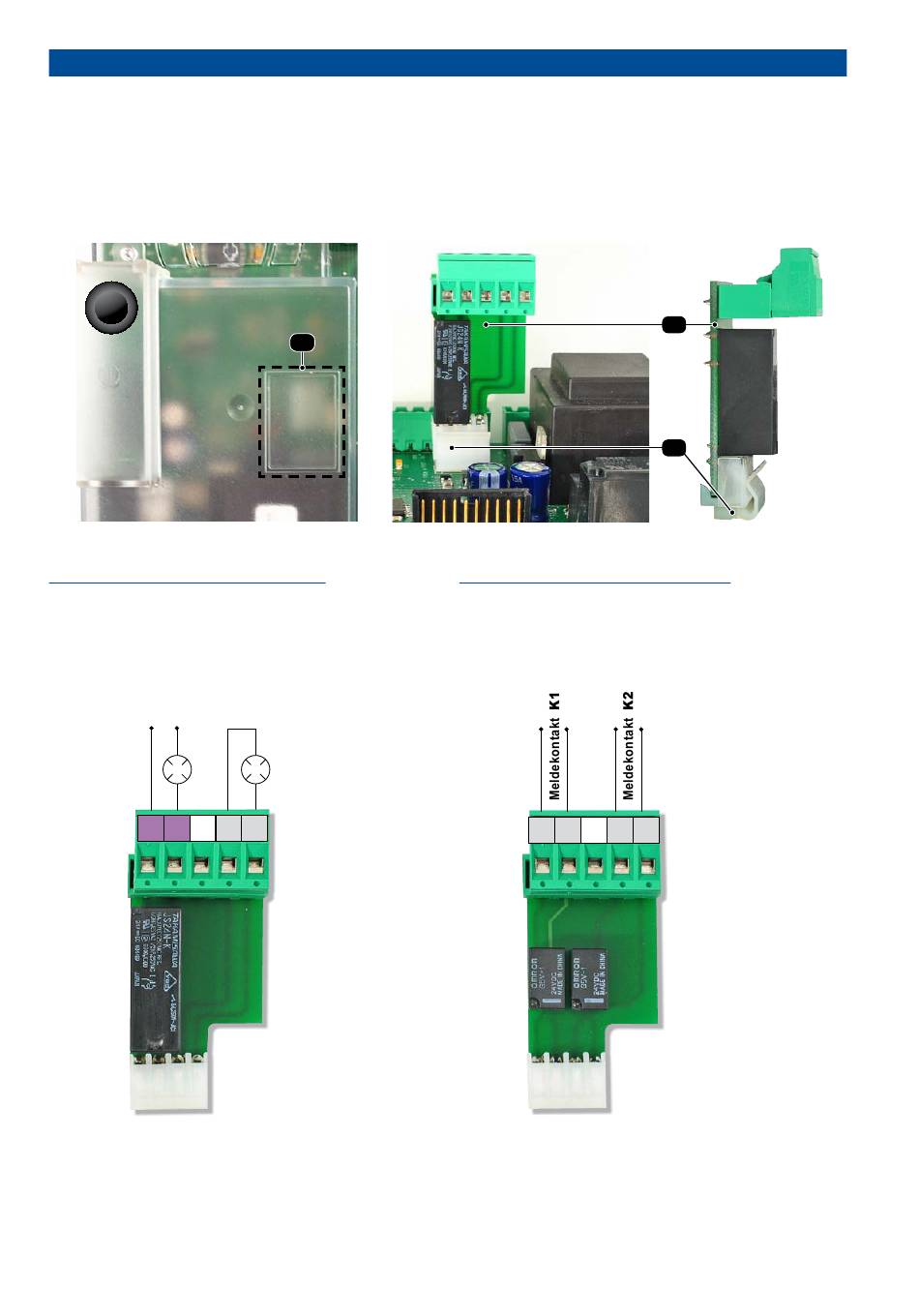

optionales Zusatzmodul
• Der Einsatz eines der beiden Zusatzmodule ist optional.
• Je nachdem ob ein Hof­/Kontrolllicht erwünscht ist oder die Auswertung des Torzustandes erfolgen soll, muss dazu das
betreffende Modul (Z) nach dem Aufschneiden der Vorprägung (6b) auf den vorgesehenen Steckplatz (ZM) der Steuerung
aufgesteckt werden.
• Zusätzlich muss im Menüpunkt "Zusatzmodul" der entsprechende Eintrag angewählt werden.
Zusatzmodul Hoflicht/Kontrolllicht
• An den Klemmen 12/13 kann ein Hoflicht (H)
angeschlossen werden: 230V, max. 100W
• An den Klemmen 70/71 kann ein Kontrolllicht (K)
angeschlossen werden: 24Vd.c., max. 2W
L N
H
–
12 13 70 71
tousek
PULL­T5­T8­T10_29001603
03. 03. 2015
6b
K
+
D i e s e A n l e i t u n g i s t u n s e r E i g e n t u m u n d d a r f a n F i r m e n d e s M i t b e w e r b e s n i c h t a u s g e h ä n d i g t w e r d e n .
Jeglicher Nachdruck, auch auszugsweise, ist ohne unsere Zustimmung nicht gestattet. Für eventuell entstandene Druckfehler oder
Irrtümer ist jede Haftung ausgeschlossen. Mit Erscheinen dieser Ausgabe verlieren alle vorangegangenen Versionen ihre Gültigkeit.
Schiebetorantrieb PULL T5, -T8, -T10
Zusatzmodul Torzustandsanzeige
• Mittels der potentialfreien Meldekontakte K1 (Kl. 90/91)
und K2 (Kl. 92/93) kann der Torzustand auf zwei Arten
ausgewertet werden (siehe Menüpunkt Zusatzmodul).
• Kontaktbelastung: 24Va.c./d.c., max. 10W
90 91 92 93
Z
ZM
