tousek PULL T5 Planungsunterlage Seite 4

Steuerung

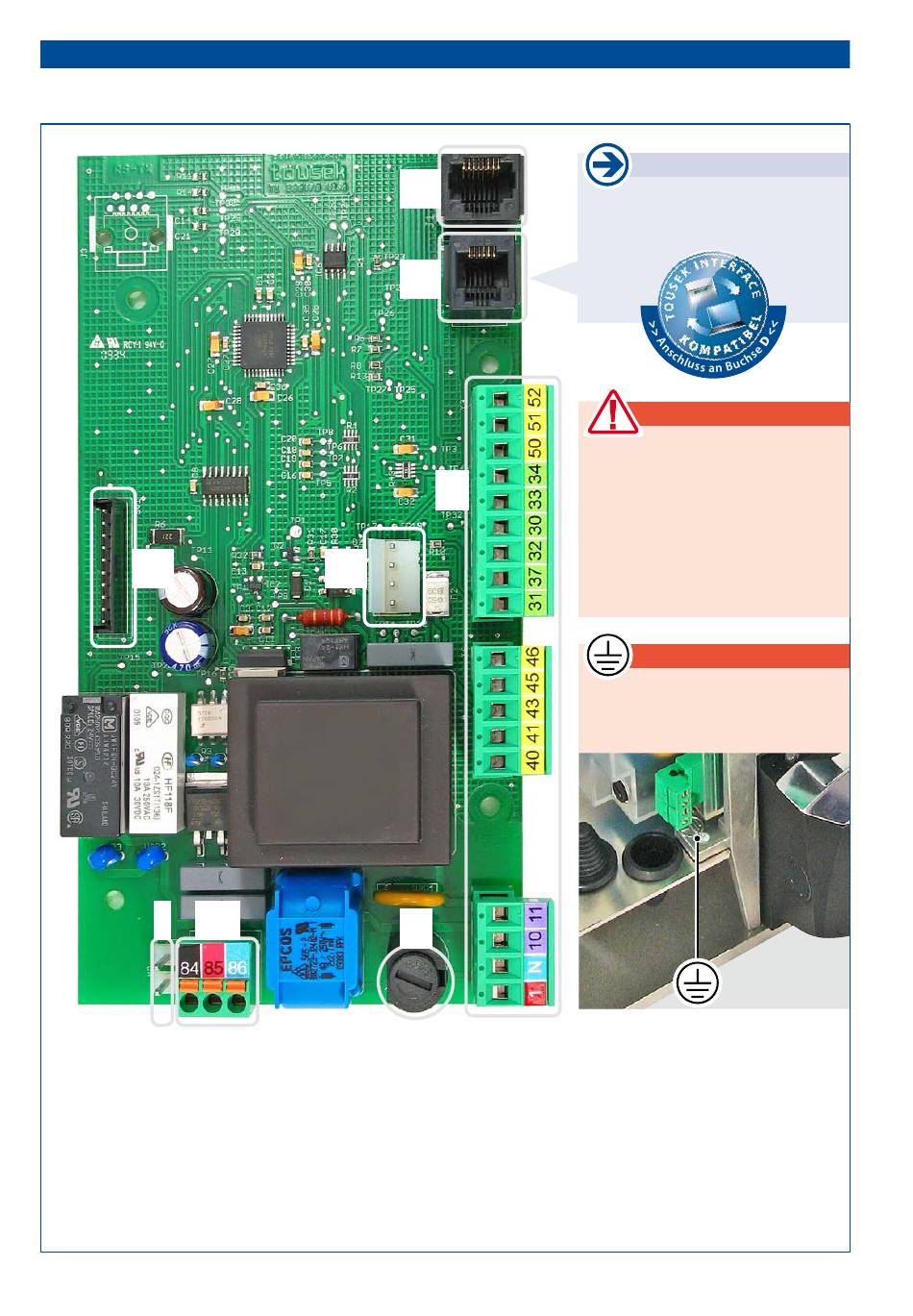

Steuerungsaufbau
FU
C KM
Bestandteile der Steuerung
(K) Klemmenleisten
(KM) Motorklemme
(C)
Kondensatoranschluss
(S) Sensoranschluss
(D) Displayanschluss
(FU) Steckplatz für optionalen Funkempfänger
(ZM) Steckplatz für optionales Zusatzmodul
(F) Sicherung T 4A
- 4 -
S
D
K
ZM
F
Schiebetorantrieb PULL T5, -T8, -T10
Wichtig
Das optionale tousek­Service­Interface
muss mit Anschluss (D) verbunden
werden!
Achtung
Nach dem Anschluss der Drähte
sind diese mit Kabelbindern zu
sichern (zusammenzubinden).
Dies soll verhindern, dass eine
230V Leitung mit einer Nieder­
spannungsleitung in Berührung
kommt, falls sich ein Draht aus der
Klemme löst.
Erdung
Der Erdungsanschluss erfolgt am
Antriebsgehäuse mittels vorge-
sehener Erdungsschraube!
tousek / PULL­T5­T8­T10_29001603 / 03. 03. 2015
Erdungs-
anschluss
