tousek PULL T5 Planungsunterlage Seite 5

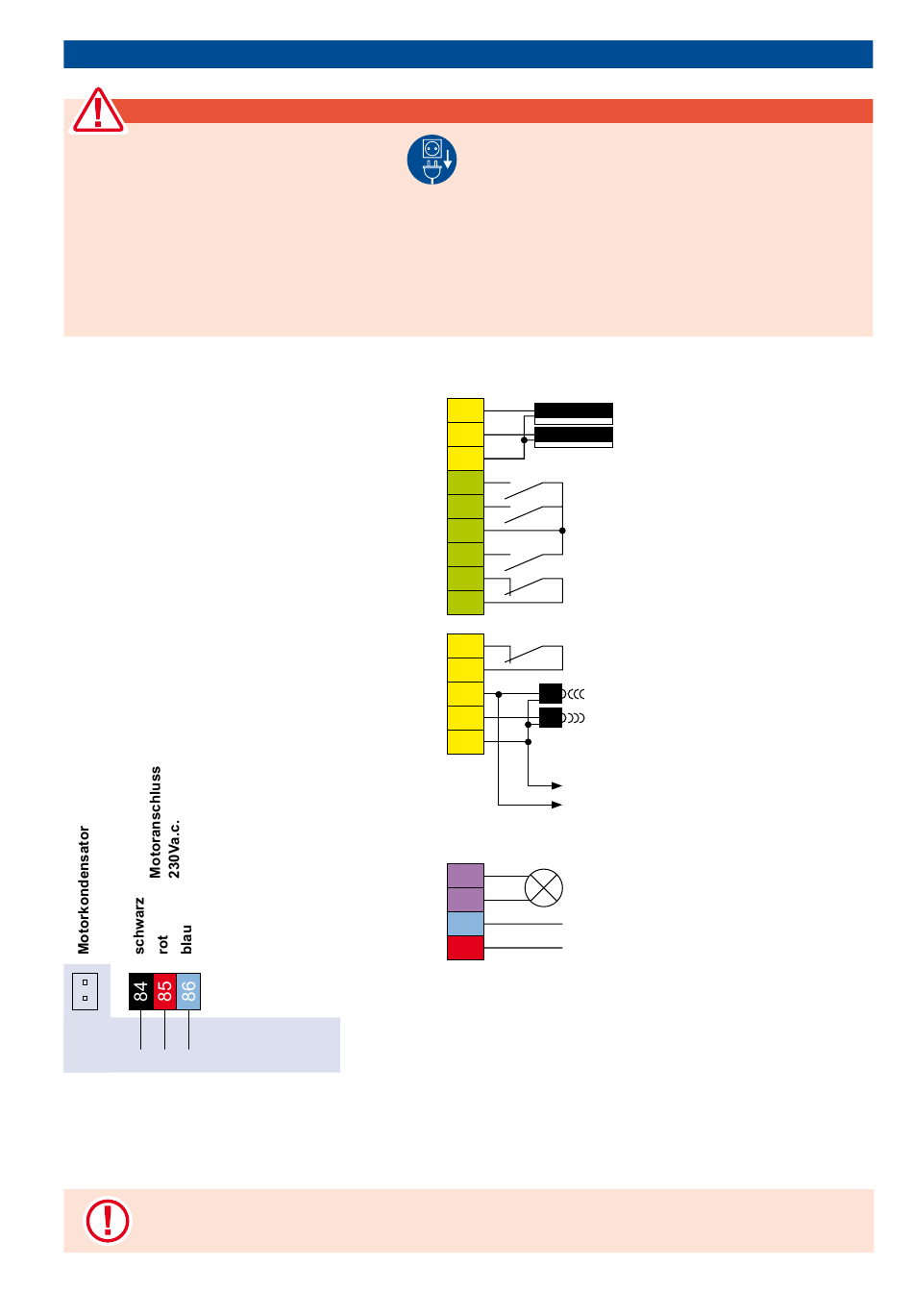

Klemmenbelegung
• Vor Öffnen des Steuerungskastens
unbedingt den Hauptschalter abschalten !
• Bei versorgter Steuerung steht das Geräteinnere unter
Spannung.
• Es sind daher die Sicherheitsvorschriften zu beachten,
um elektrische Schläge zu vermeiden.
• Das Gerät ist ausschließlich von qualifiziertem Fach-
personal anzuschließen.
vorverdrahtet
• Bei Anschluss-, Einstell- und Wartungsarbeiten ist darauf zu achten, dass die Elektronik nicht
durch Feuchtigkeit (Regen) beschädigt wird.
tousek / PULL­T5­T8­T10_29001603 / 03. 03. 2015
Schiebetorantrieb PULL T5, -T8, -T10
Warnung
• Das Gerät darf nicht in explosionsgefährdeter Umge-
bung eingesetzt werden !
• Es ist ein allpolig trennender Hauptschalter mit einem
Kontaktöffnungsabstand von min. 3mm vorzusehen.
Die Anlage ist in jedem Fall gemäß den geltenden
Sicherheitsvorschriften zu schützen!
• WICHTIG: Die Steuerleitungen (Taster, Funkfernsteue­
rung, Lichtschranken etc.) sind getrennt von den 230V
Leitungen (Zuleitung, Motor, Signallicht) zu verlegen.
8.k2
52
Hauptschließkante
51
8.k2
Nebenschließkante
50
Gemeinsamer Schließkanten
34
Geh-Taster
33
ZU-Taster
30
Gemeinsamer
32
Impuls-Taster
37
STOPP- Kontakt
31
46
Lichtschrankenkontakt
45
Gemeinsamer LS-Kontakt
43
24V
Versorgung LS-Empfänger
~
41
24V Versorgung LS-Sender
~
40
Gemeinsamer LS-Versorgung
Versorgungsspannung
max. 24Va.c., 5W
N
11
L
Blinkleuchte 230V, 100W
10
2
N
Versorgung 230V a.c.
1
L
