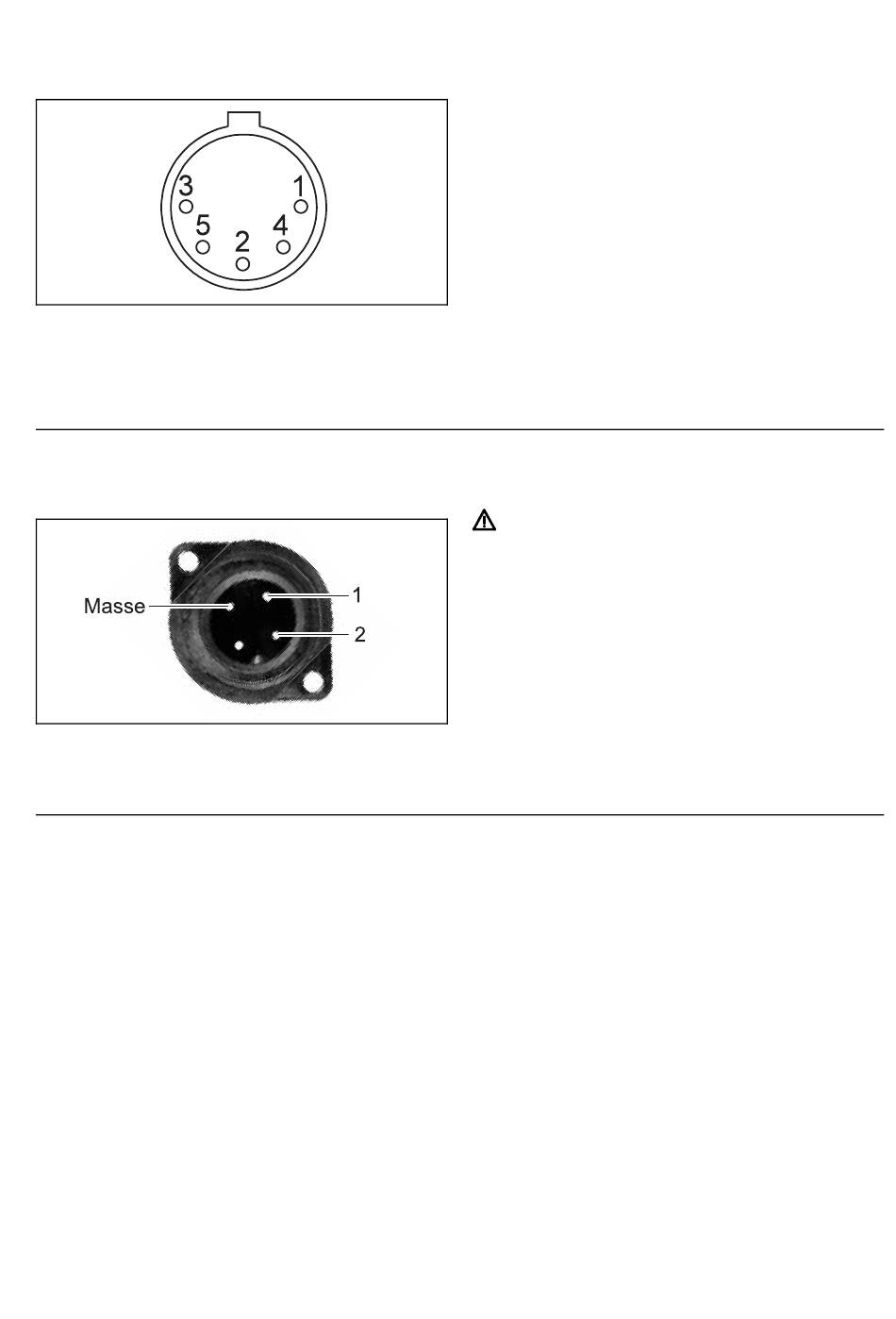

Bild 15
RS 232C-Schnittstelle
1
+5 V
Z-14317
2
Masse
3
Option
4
RxD
5
TxD
Energieversorgung anschließen
Bild 16
Energieversorgung bei Option „Vielfachstecker"
1
Z-09461
2
3
Masse
Hinweis
Um den Schreiber über die RS 232C-Schnittstelle konfigurieren
und parametrieren zu können, ist ein Adapterkabel mit Pegel-
umsetzer erforderlich.
1. Schreibtisch entnehmen (siehe Abschnitt „Registrierpapier
wechseln " auf Seite 14).
Der RS 232C-Anschluß ist nun zugänglich.
2. Kabel einstecken.
Achtung
Transportsicherung des Druckkopfs entfernen.
Bei Verwendung von Litzendrähten müssen Adernendhülsen
verwendet werden.
Anschluß der Energieversorgung bei
−
AC an N, L und PE (= Schutzleiter)
−
DC an L+, L− und PE (= Schutzleiter)
Installieren 9
