Bild 7
z-14734
Bild 8
z-14398
Bild 9
z-13824
42/41-15 DE

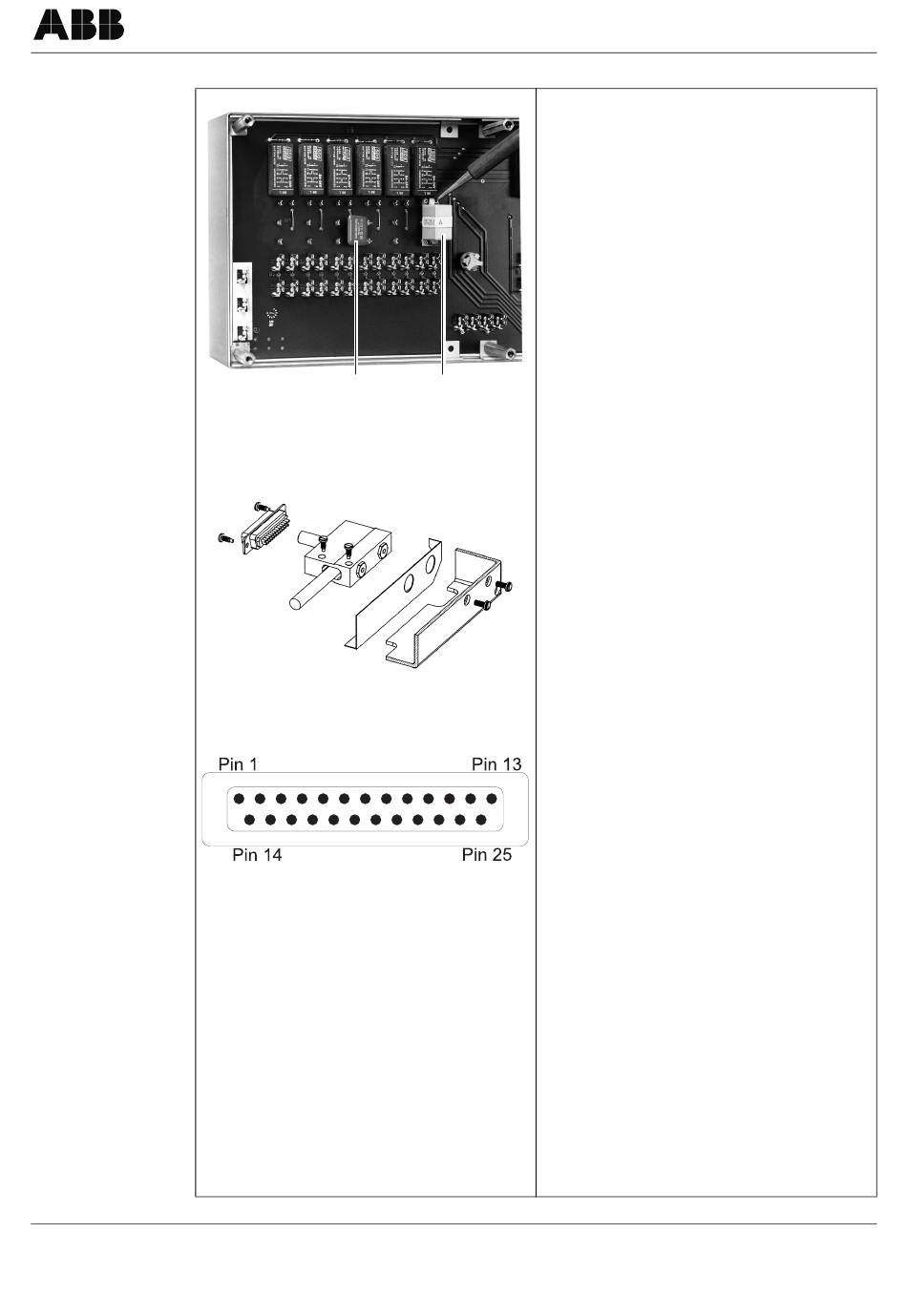

Polycomp SK, 12/24-Kanal Punktschreiber
1
Nebenwiderstand/Spannungsteiler
1 Nebenwiderstand
2 Spannungsteiler
SUB-D-Stecker für Zusatzeinrichtungen
SUB-D-Stecker
Wenn Widerstandsthermometer in 2-Leiter-Schal-
tung angeschlossen werden, müssen die An-
schlüsse ..1 und ..3 sowie ..2 und ...4 gebrückt
werden (siehe Bild 5).
Für Messbereiche größer 1 V oder für Gleichstrom-
messbereiche müssen die entsprechenden An-
schlüsse mit Spannungsteilern oder Nebenwider-
ständen versehen werden (siehe Bilder 5, 7)
Für Sonderanwendungen (z.B. den Anschluss an
einen Gasanalysator mit 12 oder 24 Magnetventi-
len) kann das für alle Schreiber-Messstellen wirk-
same Messsignal an die Anschlüsse 901 (+) und
902 (-) angeschlossen werden. Wenn die Leiter-
bahnen zwi-schen den Anschlüssen 801 und 901
aufgetrennt werden, kann eine für alle Messstellen
2
wirksame Verschiebespannung eingespeist wer-
den (z.B. Anschluss eines gemeinsamen Gegen-
elements bei Thermoelementanschluss).
SUB-D-Stecker anschließen
(siehe Bild 8)
Zusatzeinrichtungen werden über den SUB-D-
Stecker auf der Rückseite des Geräts angeschlos-
sen.
Die angegeben Funktionen werden durch Verbin-
dung des zugehörigen Pins mit Pin 1 ausgelöst.
Pin Funktion
(/ = Funktion ist von Parametrierung abhängig)
1
Masse
2
RS 232C (RxD)
3
RS 232C (Option)
4
Papierende-Signalisierung (+5 V)
5
Grenzwerte (für Meßstelle 20 + ...)
Grenzwerte (für Meßstelle 22 + ...)
7
Grenzwerte (für Meßstelle 24 + ...)
8
Grenzwerte (LL)
9
Messwerte nur anzeigen / Standby /
Reset / List
10 Identifikationszeile wählen
11 Identifikationszeile auslösen
12 Papiervorschub 3 (normal: 60 mm/h)
13 Papiervorschub 2 oder 1
(normal: 20 oder 10 mm/h)
14 Impulssteuerung des Papiervorschubs
15 RS 232C (TxD)
16 RS 232C (5 V) / Grenzwerte
17 Grenzwerte (für Meßstelle 21 + ...)
18 Grenzwerte (für Meßstelle 23 + ...)
19 Grenzwerte (LH)
20 Grenzwerte (Datenübernahme)
21 Messstellenumschaltung wird angehalten,
der Schreiber arbeitet nur für eine Messstelle
22 Identifikationszeile wählen
23 Ereignismarke
24 Papiervorschub 6 (normal: 1200 mm/h) /
Punktfolge umschalten /
Punktfolge nach Fremdsteuerung
25 Papiervorschub aus /
exteren Synchronisation der Uhr
7
