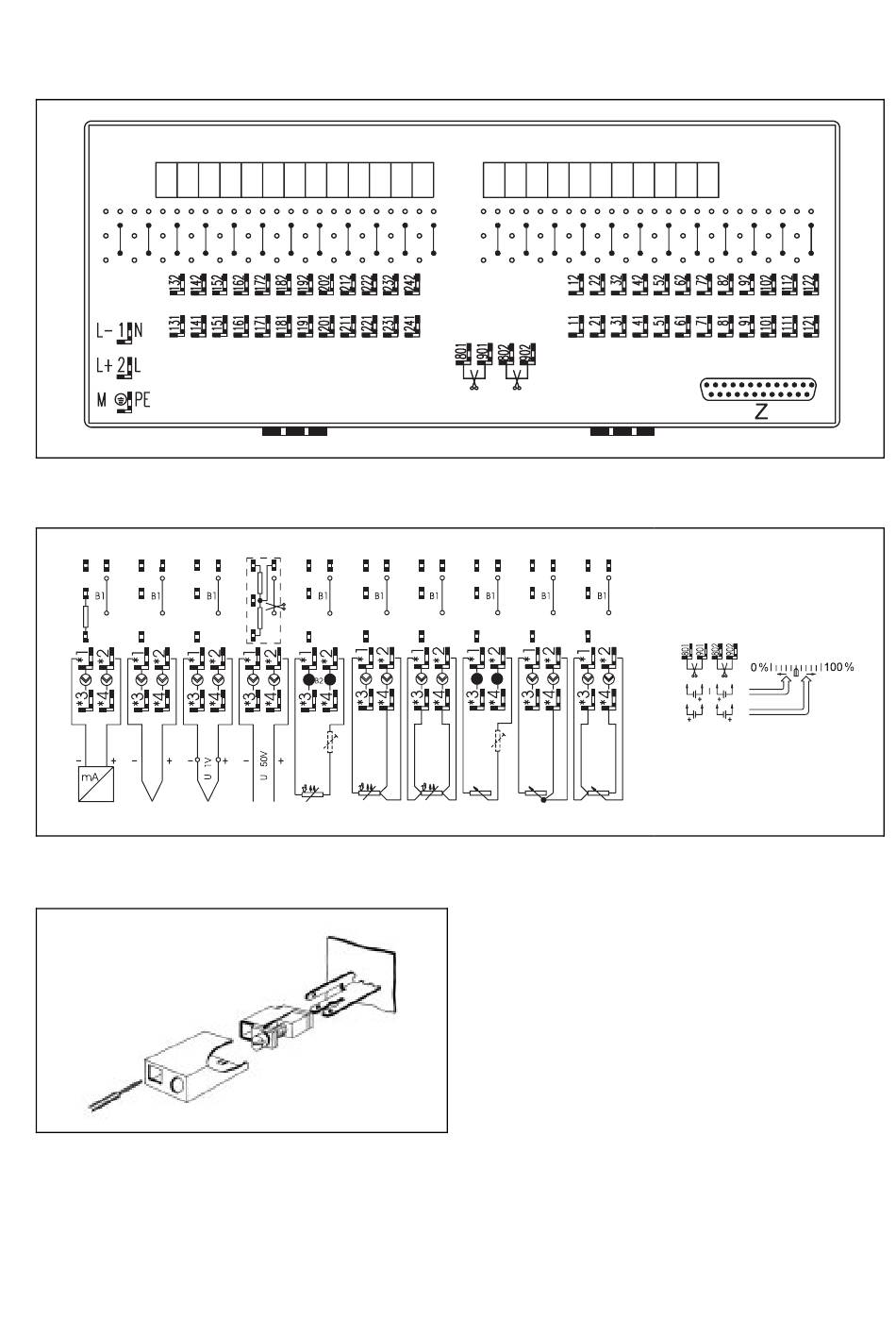

Bild 4
Rückseite des Schreibers (24 fach) mit Schraubklemmen
unten
Steckmesser zum Auflegen der Schutzschirme
Z-14320
Z
SUB-D-Buchse für Zusatzeinrichtungen
Bild 5
Meßfühler anschließen
abgeglichene Widerstandsferngeber können nur in 4-Leiter-Schaltung angeschlossen werden, deshalb ist es nicht möglich abgeglichene
Z-14240
Widerstandsferngeber an die Geräteausführung mit 24 Meßstellen anzuschließen
Z-14321
Bild 6
Schraubklemmen anschließen
Z-12405
6 Installieren
Hinweis
Die Leitungen müssen durch Ausbrüche in der (transparenten)
Abdeckhaube geführt werden (Schutzart: IP 20).
Schraubklemmen anschließen
(siehe Bild 6)
In der horizontalen Klemmenzeile muß jeweils links begonnen
werden.
Meßfühler anschließen
(siehe Bilder 3, 4, 5 und 6)
Bei Klemmen mit zweistelliger Numerierung ist die erste Stelle
und bei Klemmen mit dreistelliger Numerierung sind die beiden
ersten Stellen identisch mit der Meßstellennummer.
Die Zuleitungen sollten mit verdrillten oder abgeschirmten Lei-
tungen ausgeführt werden, die frein Enden sollten sokurz wie
möglich gehalten werden.
