Einen Teil des Registrierpapiers abtrennen für Schreibrolle
Hinweis
Einen Teil des Registrierpapiers abtrennen für Faltstreifen siehe
Abschnitt „Registrierpapier wechseln".
1. Hebel zum Entriegeln der Aufwickelrolle und der Ablauf-
schürze 1 (siehe Bild 20) nach unten drücken.
2. Linken Flansch der Aufwickelrolle 2 (siehe Bild 20) eine Vier-
teldrehung zurückdrehen.
3. Registrierpapier bis zur gewünschten Stelle herausziehen
(siehe Bild 21) und abreißen.
Registrierpapier wechseln

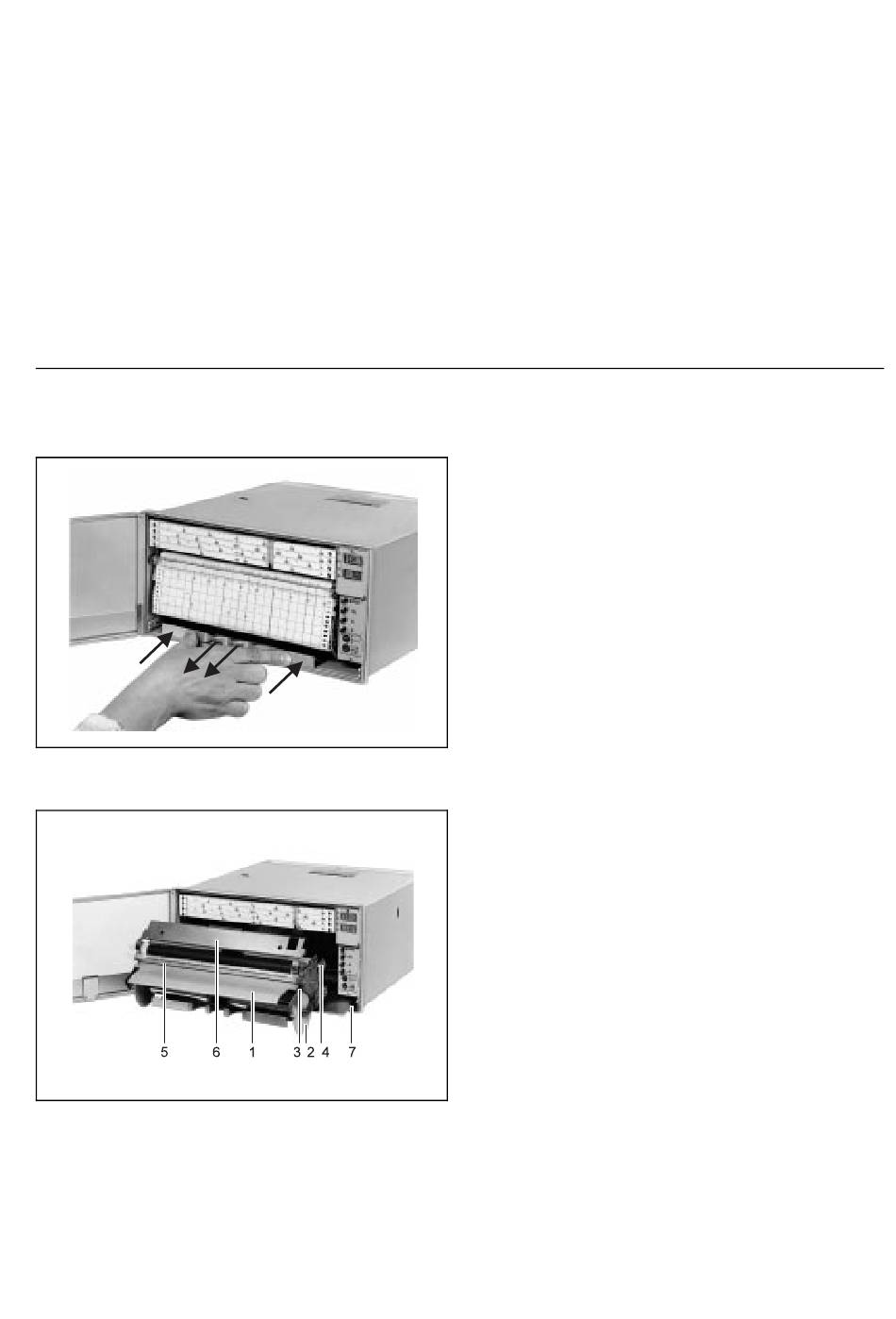

Bild 23
Schreibtisch für Schreibrolle entriegeln und vorziehen
Z-14707
Bild 24
Schreibtisch für Schreibrolle
1
Ablaufschürze
Z-14704
2
Aufwickelrolle
3
Hebel zum Entriegeln der Aufwickelrolle und der Ab-
laufschürze
4
Lagerstelle
5
Leitlineal
6
Papierandrücker
7
Verriegelungsfeder
14 Bedienen
4. Hebel zum Entriegeln der Aufwickelrolle und der Ablauf-
schürze 2 nach oben drücken.
5. Ablaufschürze einrasten (siehe Bild 22).
6. Gerätetür schließen.
Der Anfang des Registrierpapiers wird erfaßt und aufgewickelt.
Das Gerät nimmt den Registrierbetrieb wieder auf.
7. Positionierung des Registrierpapiers prüfen und wenn nötig
korrigieren (siehe Abschnitt „Registrierpapier positionieren").
Das Ende des Registrierpapiers wird durch eine rote Linie ange-
zeigt, die 1 m vor dem Papierende beginnt und schräg über das
Papier läuft. Im Normalbetrieb stehen am Pin 4 +5 V gegen Pin
1 (Masse) und bei Papierende-Signalisierung stehen am Pin 4
0 V gegen Pin 1 (Masse) an.
Schreibtisch für Schreibrolle
(siehe Bilder 23 und 24)
1. Schreibtisch entriegeln und bis zum Anschlag vorziehen.
2. Die beiden Kunstoffedern, die beidseits des Schreibtischs
angebracht sind, nach innen drücken und den Schreibtisch
entnehmen.
3. Hebel 3 nach unten drücken und damit Ablaufschürze 1 und
Aufwickelrolle 2 mit entriegeln.
4. Ablaufschürze 1 bis zum Anschlag nach oben klappen.
5. Aufwickelrolle 2 entnehmen.
6. Gekennzeichneten Flansch drehen und abnehmen.
7. Registrierpapier von der Aufwickelrolle abnehmen.
8. Abgenommenen Flansch wieder aufsetzen und Aufwickel-
rolle wieder einsetzen.
9. Hebel 3 nach oben drücken.
10. Ablaufschürze nach unten klappen und einrasten.
11. Papierandrücker 6 hochklappen.
12. Lagerstelle 4 zur Seite drücken und leere Schreibrolle ent-
nehmen.
13. Neue Schreibrolle einsetzen.
14. Papieranfang zwischen Stiftwalze und Leitlineal 5 schieben.
15. Perforation des Papiers mit Stiften der Stiftwalze zur Dek-
kung bringen.
16.Papierandrücker 6 zuklappen und einrasten.
17. Schreibtisch ins Gehäuse zurückschieben und einrasten.
18. Positionierung des Registrierpapiers prüfen und wenn nötig
korrigieren (siehe Abschnitt „Registrierpapier positionieren").
