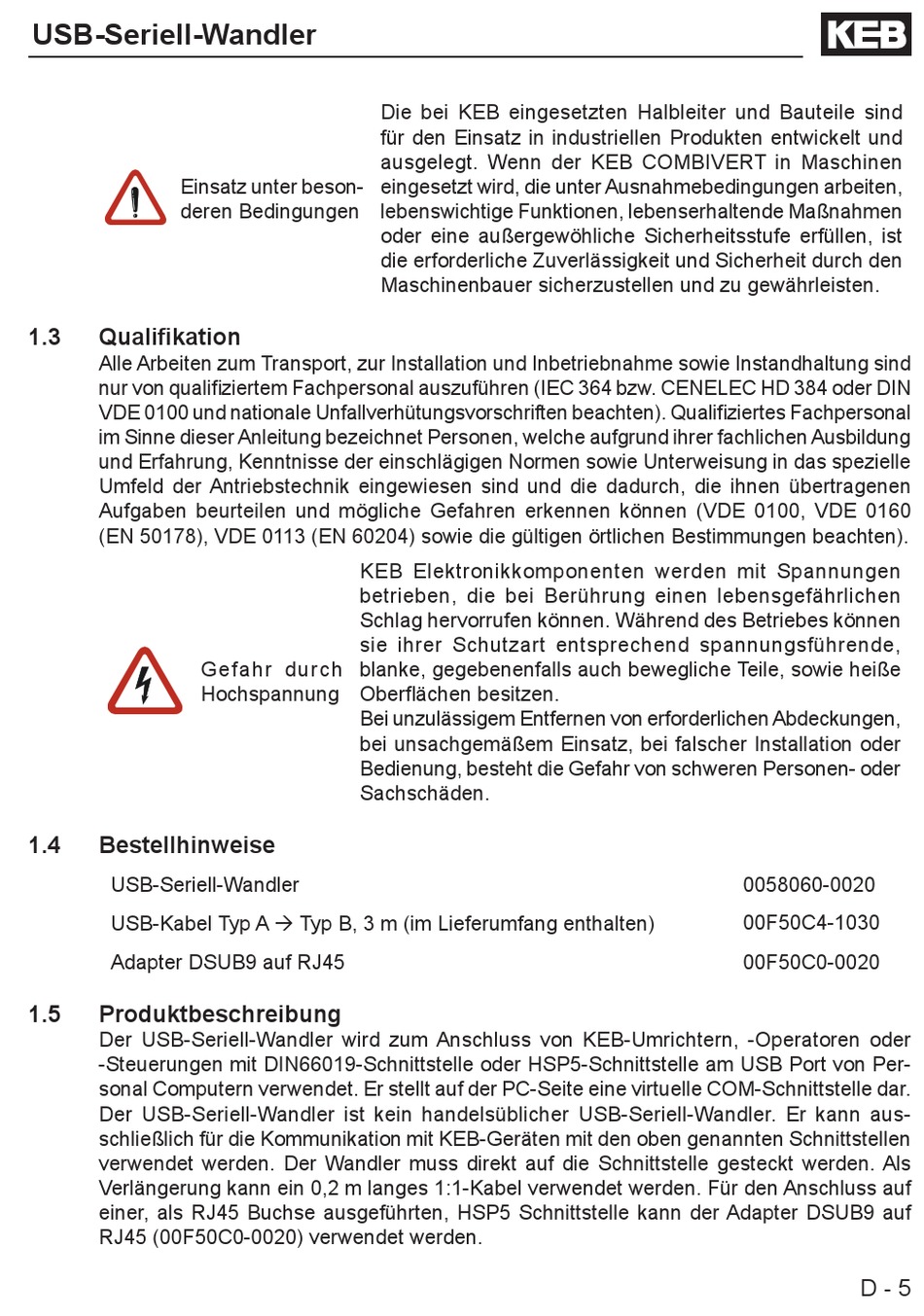

KEB COMBICOM Installationsanleitung Seite 5

USB-Seriell-Wandler
Einsatz unter beson-
deren Bedingungen
1.3 Qualifikation
Alle Arbeiten zum Transport, zur Installation und Inbetriebnahme sowie Instandhaltung sind
nur von qualifiziertem Fachpersonal auszuführen (IEC 364 bzw. CENELEC HD 384 oder DIN
VDE 0100 und nationale Unfallverhütungsvorschriften beachten). Qualifiziertes Fachpersonal
im Sinne dieser Anleitung bezeichnet Personen, welche aufgrund ihrer fachlichen Ausbildung
und Erfahrung, Kenntnisse der einschlägigen Normen sowie Unterweisung in das spezielle
Umfeld der Antriebstechnik eingewiesen sind und die dadurch, die ihnen übertragenen
Aufgaben beurteilen und mögliche Gefahren erkennen können (VDE 0100, VDE 0160
(EN 50178), VDE 0113 (EN 60204) sowie die gültigen örtlichen Bestimmungen beachten).
Gefahr durch
Hochspannung
1.4 Bestellhinweise
USB-Seriell-Wandler
USB-Kabel Typ A  Typ B, 3 m (im Lieferumfang enthalten)
Adapter DSUB9 auf RJ45
1.5 Produktbeschreibung
Der USB-Seriell-Wandler wird zum Anschluss von KEB-Umrichtern, -Operatoren oder
-Steuerungen mit DIN66019-Schnittstelle oder HSP5-Schnittstelle am USB Port von Per-
sonal Computern verwendet. Er stellt auf der PC-Seite eine virtuelle COM-Schnittstelle dar.
Der USB-Seriell-Wandler ist kein handelsüblicher USB-Seriell-Wandler. Er kann aus-
schließlich für die Kommunikation mit KEB-Geräten mit den oben genannten Schnittstellen
verwendet werden. Der Wandler muss direkt auf die Schnittstelle gesteckt werden. Als
Verlängerung kann ein 0,2 m langes 1:1-Kabel verwendet werden. Für den Anschluss auf
einer, als RJ45 Buchse ausgeführten, HSP5 Schnittstelle kann der Adapter DSUB9 auf
RJ45 (00F50C0-0020) verwendet werden.
Die bei KEB eingesetzten Halbleiter und Bauteile sind
für den Einsatz in industriellen Produkten entwickelt und
ausgelegt. Wenn der KEB COMBIVERT in Maschinen
eingesetzt wird, die unter Ausnahmebedingungen arbeiten,
lebenswichtige Funktionen, lebenserhaltende Maßnahmen
oder eine außergewöhliche Sicherheitsstufe erfüllen, ist
die erforderliche Zuverlässigkeit und Sicherheit durch den
Maschinenbauer sicherzustellen und zu gewährleisten.
KEB Elektronikkomponenten werden mit Spannungen
betrieben, die bei Berührung einen lebensgefährlichen
Schlag hervorrufen können. Während des Betriebes können
sie ihrer Schutzart entsprechend spannungsführende,
blanke, gegebenenfalls auch bewegliche Teile, sowie heiße
Oberflächen besitzen.
Bei unzulässigem Entfernen von erforderlichen Abdeckungen,
bei unsachgemäßem Einsatz, bei falscher Installation oder
Bedienung, besteht die Gefahr von schweren Personen- oder
Sachschäden.
0058060-0020
00F50C4-1030
00F50C0-0020
D - 5
