- Seite 1 C O M B I C O M Installationsanleitung USB-Seriell-Wandler Originalanleitung Document Part Version Date 20094859 1014...
-
Seite 3: Inhaltsverzeichnis
1.3 Qualifikation .........................5 Bestellhinweise ........................5 Produktbeschreibung ......................5 Hardware ......................6 Beschreibung des USB-Seriell-Wandlers ................6 Technische Daten ........................6 Software ......................7 Manuelle Treiberinstallation ....................8 Verwendung unter Combivis 5.6 ..................8 Abbildungsverzeichnis Abbildung 1: USB-Seriell-Wandler ....................6 Abbildung 2: Konfiguration ......................9 D - 3... -
Seite 4: Einführung
Einführung Einführung Allgemeines Vor jeglichen Arbeiten muss sich der Anwender mit dem Gerät vertraut machen. Darunter fällt insbesondere die Kenntnis und Beachtung der Sicherheits- und Warnhinweise. Die in dieser Betriebsanleitung verwendeten Piktogramme entsprechen folgender Bedeutung: Gefahr Weist auf Lebensgefahr durch elektrischen Strom hin. Warnung Weist auf mögliche Lebens- oder Verletzungsgefahr hin. -
Seite 5: Qualifikation
Computern verwendet. Er stellt auf der PC-Seite eine virtuelle COM-Schnittstelle dar. Der USB-Seriell-Wandler ist kein handelsüblicher USB-Seriell-Wandler. Er kann ausschließ- lich für die Kommunikation mit KEB-Geräten mit den oben genannten Schnittstellen verwen- det werden. Der Wandler muss direkt auf die Schnittstelle gesteckt werden. Als Verlängerung kann ein 0,2 m langes 1:1-Kabel verwendet werden. -
Seite 6: Hardware

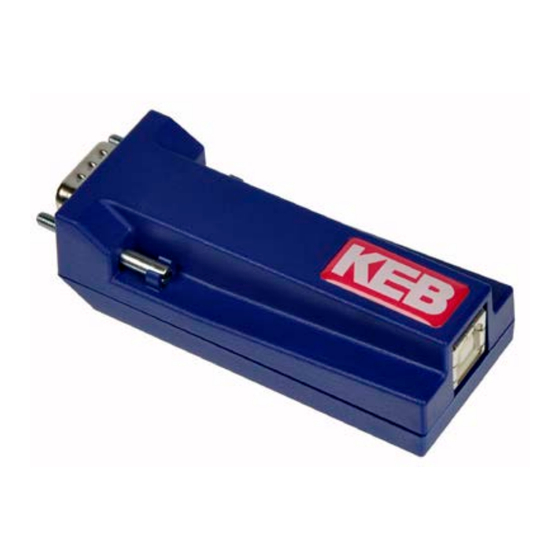

Hardware Hardware Beschreibung des USB-Seriell-Wandlers Die serielle Seite unterstützt: DIN66019 (RS 232) / HSP5 (TTL-Pegel) USB-Buchse Typ B Abbildung 1: USB-Seriell-Wandler Technische Daten Allgemein Abmesssung (H x B x L) 20 mm x 35 mm x 88 mm Gewicht 30 g Umgebungsbedingungen im Betrieb -10°…45°C... -
Seite 7: Software
„DIN66019-Protokoll-USB“ nur physikalisch auf das „DIN66019-Protokoll-RS232“ ge- wandelt und die Protokolldaten bleiben unverändert. Wenn das HSP5-Protokoll auf der seriellen Seite genutzt wird, wird im USB-Seriell-Wandler das „DIN66019-Protokoll-USB“ auf das „HSP5-Protokoll-TTL-Pegel“ gewandelt. Es werden folgende KEB-Dienste unterstützt (siehe Protokollbeschreibung HSP5):... -
Seite 8: Manuelle Treiberinstallation
COMBIVIS 5 nicht mehr aus dem F5 ausgelesen werden. Verwendung unter Combivis 5.6 Bei der Verwendung des KEB USB Seriell Wandlers unter COMBIVIS 5.6 sind einige Dinge zu beachten: Die Kommunikationseinstellungen sind im seriellen Protokoll DIN 66019 auszuführen, selbst wenn der Wandler an einer HSP5-Schnittstelle eines COMBIVERT F5 oder COMBIVERT B6 angeschlossen ist. -
Seite 9: Abbildung 2: Konfiguration
Software Die Konfigurationseinstellungen in COMBIVIS 5.6 können unter der Menüleiste Bearbeiten -> Konfiguration -> DIN 66019 ausgewählt werden. Abbildung 2: Konfiguration Beim Menüpunkt „Zeichen einzeln senden“ den Haken entfernen. Der Treiber ist manuell zu installieren, siehe Kapitel „Manuelle Treiberinstallati- on“. Ausnahme: Der Treiber wurde mit COMBIVIS 6 bereits automatisch instal- liert. - Seite 10 Notizen D - 10...
