LUM25 PR05/07/10-P
Atlas Copco oljedimsmörjare (DIM). Denna
ställs in efter luftförbrukningen på tryck-
luftverktyg enligt formeln:
L = Luftförbrukningen (liter/s).
(Återfinns i vår försäljningslitteratur).
D = Antal droppar/min (1 droppe = 15 mm3)
L* 0,2 = D
detta gäller vid andvändning av tryckluftverk-
tyg som har långa arbetscykler. Man kan även
använda en enpunktssmörjare typ Atlas Copco
Dosol, för verktyg som har korta arbetscykler.
Information om Dosol-inställningar finns under
Trycklufttillbehör i vår huvudkatalog.
Smörjfria modeller:
• Vad gäller smörjfria verktyg är det upp till kun-
den att avgöra vilken kringutrustning som ska
användas. Det är dock ingen nackdel om tryck-
luften innehåller en liten mängd olja som t.ex.
matas från en dimsmörjare (DIM) eller ett
Dosol-system.
• Obs – Ett undantag från detta är turbinverktyg
som ska hållas fria från olja.
Anslutning för tryckluft
• Maskinen är avsedd för ett arbetstryck på 6–7
bar = 600 –700 kPa = 87–102 psi.
• Blås ren slangen innan den ansluts.

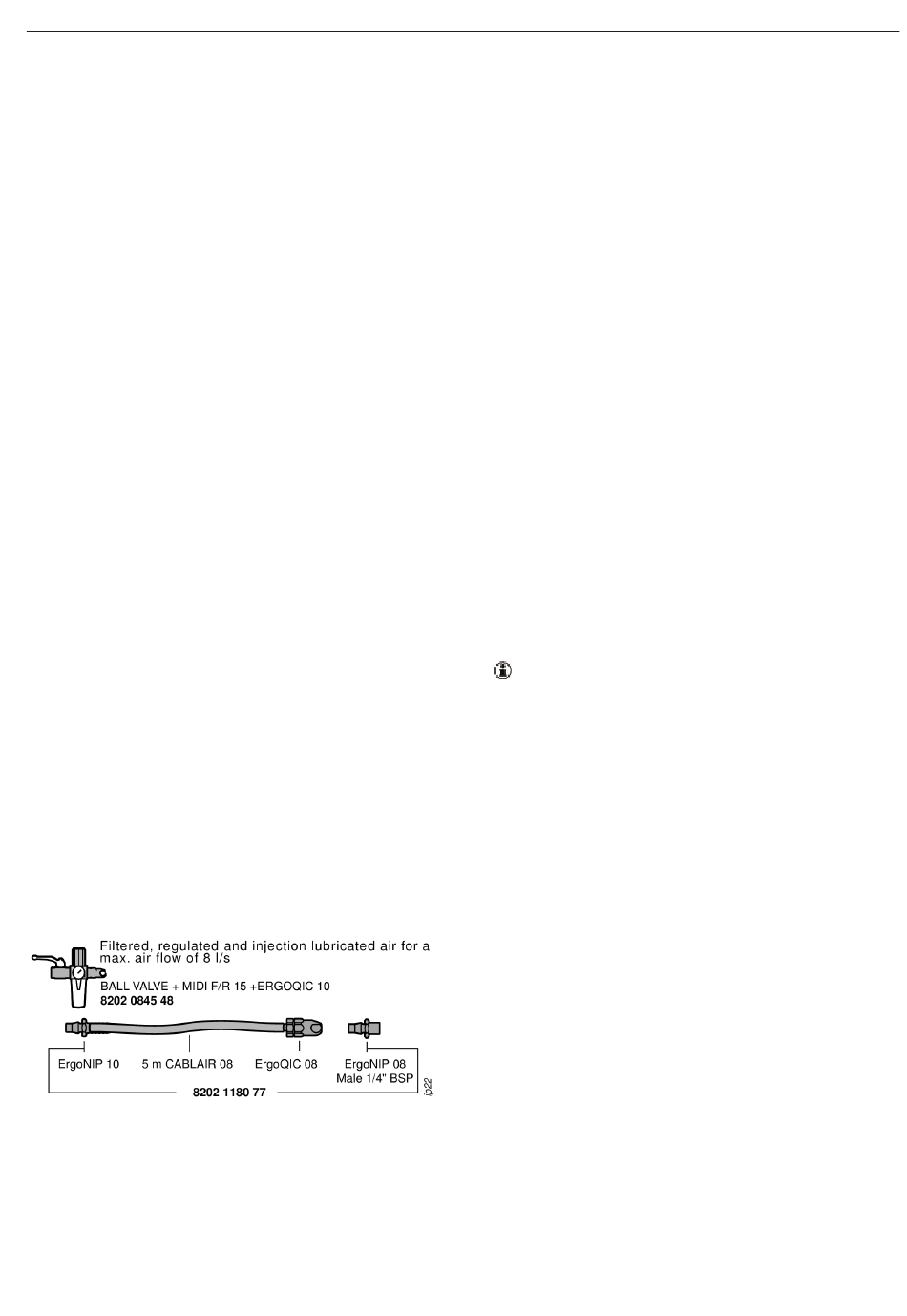

Installationsförslag
Det kan vara problematiskt att välja rätt kopplin-
gar, slangar och klämmor, med all information
som man ska ta hänsyn till. För att spara tid och
för att hjälpa dig få rätt kapacitet i din tryckluftsin-
stallation, från luftuttaget till verktyget, har vi tagit
fram installationsförslag för respektive verktyg.
Mer information finns i Atlas Copco Power Tools
katalog över industriapplikationer, beställ-
ningsnummer 9837 3000 01.
© Atlas Copco Industrial Technique AB - 9836 0990 04
Handhavande
Anvisningar för användning
Se figur i Serviceanvisningarna
Åtdragningsmoment
För att skruvdragaren ska ge exakt och säker funk-
tion måste dess åtdragningsmoment justeras i
förhållande till skruvförbandet. Kontrollera speci-
ficerat åtdragningsmoment för det aktuella skru-
vförbandet.
Åtdragningsmomentet justeras genom att kop-
plingsfjäderns spänning ändras. Vrid skyddsringen
tills hålet i kopplingshuset friläggs. Vrid sedan ut-
gående axeln tills nyckelhålet syns i justerbrickan.
Vrid justernyckeln medurs för att öka och moturs
för att minska åtdragningsmomentet. Vrid tillbaka
skyddsringen till ursprungligt läge efter justering.
Kontroll av åtdragningsmoment
Atlas Copco Torque Analyser, ACTA 3000 plus
en ledningsmonterad givare, IRTT, i lämplig di-
mension, tillsammans med tillgängliga testförband
är rekommenderad utrustning.
Momentområde för kopplingsfjädrar :
Varje kopplingsfjäder ger ett specificerat mo-
mentområde. Ställ inte in åtdragningsmo-
mentet på mer än rekommenderat maxvärde
annars kan det leda till felaktig funktion och
snabbare förslitning av kopplingen.
Momentområdet för varje fjäder känns lätt igen på
fjäderns färg.
Underhåll
För maximal effekt
Vid krävande applikationer - mjuka skruvförband
och max inställning - rekommenderas dimsmörjn-
ing.
Om luften är extremt torr kan lamellernas och
verktygets livslängd förkortas. Daglig tillförsel av
olja (0,1 - 0,2 ml) i maskinens inlopp eller använd-
ning av en automatisk smörjningsanordning av typ
Atlas Copco dimsmörjare DIM eller enpunktss-
mörjare DOS förbättrar maskinens driftegen-
skaper.
