LUM25 PR05/07/10-P
Raadpleeg voor meer informatie de catalogus In-
dustriële elektrische gereedschappen van Atlas
Copco, bestelnr. 9837 3000 01.
Instructies
Bedieningsinstructies
Zie figuur in de Onderhoudsinstructies
Aanhaalkoppel
Voor een nauwkeurige werking en veiligheid moet
het aanhaalkoppel van de schroevendraaier aan de
schroefverbinding worden aangepast. Controleer
het opgegeven aanhaalkoppel voor de aan te bren-
gen schroefverbinding.
Het aanhaalkoppel wordt versteld door de span-
ning van de koppelingsveer aan te passen. Draai de
beschermring tot het gat in het koppelingshuis vrij
komt. Draai dan de uitgaande spindel tot u het gat
voor de sleutel in de stelring kunt zien. Draai de
stelsleutel rechtsom om het koppel te verkleinen en
linksom om het koppel te verhogen. Draai de
beschermring weer vast na de afstelling.
Controle van het aanhaalkoppel
De Atlas Copco Torque Analyser (koppel-
analysator) ACTA 3000 plus een in-line-opnemer
(IRTT) met de passende afmetingen en de verkri-
jgbare proefverbindingen zijn aanbevolen uitrust-
ing.
Koppelbereik van de koppelingsveren :
Elke koppelingsveer is goed voor een bepaald
koppelbereik. Regel het koppel niet af boven
de maximaal
aanbevolen waarde aangezien dit kan resulteren in
een verkeerde werking en een snellere slijtage van
de koppeling.
Het koppelbereik van elke veer kan gemakkelijk
geïdentificeerd worden door zijn kleur.
© Atlas Copco Industrial Technique AB - 9836 0990 04
Onderhoud
Voor maximale prestaties
Bij zware werkvoorwaarden - zachte verbindingen
en maximale instelling - is het aan te bevelen de
lucht te smeren.
Bij extreem droge lucht kunnen de levensduur van
de schoepen en het vermogen van het gereedschap
verminderen. Voer dagelijks 0,1 - 0,2 ml olie toe in
de machine-inlaat of overweeg een automatisch
smeertoestel van het type Atlas Copco olievern-
evelaar DIM of een eenpuntssmeertoestel DOS,
dat de machineprestaties zal verbeteren.
Bescherming tegen roest en reiniging
van het inwendige van de machine
Water in de perslucht, stof en afgesleten deeltjes
veroorzaken roest en het vastkleven van schoepen,
kleppen enz. Breng zo dicht mogelijk bij de ma-

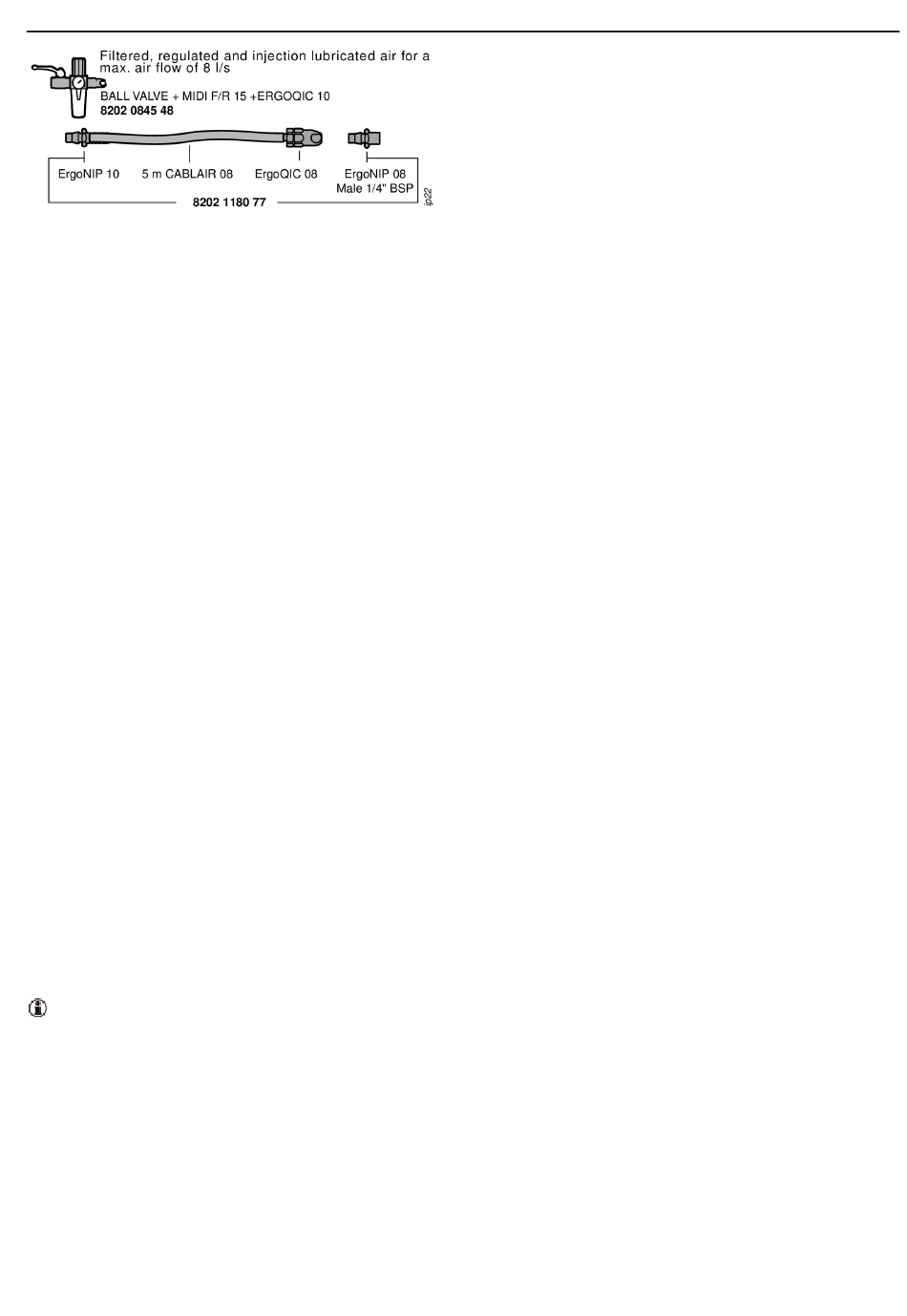

chine een luchtfilter aan (zie "Luchtkwaliteit").
Voor langere stilstanden van de machine dient u ze
met (enkele druppels) olie door te spoelen via de
luchtinlaat. Laat de machine gedurende 5-10 sec-
onden lopen en neem de olie met een doek af.
Onderhoudsinstructies
Revisie en preventief onderhoud is aanbevolen bij
geregelde intervallen eenmaal per jaar of na maxi-
maal 250.000 aandraaibewerkingen afhankelijk
van wat zich het eerst voordoet. Een frequentere
revisie kan nodig zijn, indien gebruikt bij hoog
koppel en een lange aandraaitijden. Als de ma-
chine niet goed werkt, moet ze onmiddellijk uit
productie genomen worden voor inspectie.
Het filter in de luchtinlaat en de uitlaatdemper
moeten geregeld gereinigd of vervangen worden
om verstopping te vermijden, waardoor de ca-
paciteit vermindert.
Bij de reparaties moeten alle onderdelen
zorgvuldig schoongemaakt worden en moeten de-
fecte of versleten onderdelen (nl. O-ringen,
schoepen) worden vervangen.
Demontage/montage
Het is belangrijk dat de schroefdraadverbindingen
van de machine degelijk zijn aangehaald, d.w.z.
overeenkomstig de specificaties op de ex-
plosietekeningen.
