5
Anlagenbeispiel
5 Anlagenbeispiel
Die folgenden Anlagenbeispiele geben einen Eindruck möglicher Ein-
satzfelder der Einzelraumregelung. Das Feature Einzelraumregelung
kann nur in einem Heizkreis zum Einsatz kommen. Eine Aktivierung des
Features in 2 oder mehreren Heizkreisen gleichzeitig ist nicht möglich.
Das Heizsystem kann jedoch aus mehreren Heizkreisen bestehen. In die-
sem Fall kann das Feature Einzelraumregelung in einem der Heizkreise
genutzt werden und die anderen Heizkreise können mit anderen Fern-
bedienungen (z. B. RC100) oder auch ohne weitere Fernbedienungen
betrieben werden.
Weitere Konfigurationsmöglichkeiten (z. B. Anzahl möglicher Heizkrei-
se, Kompatibilität der Fernbedienungen oder Heizkreismodule, usw.)
sind hierbei abhängig von den verwendeten Komponenten, der System-
bedienung sowie dem Brennwertgeräte oder der Wärmepumpe. Das
Feature Einzelraumregelung ist im Grunde „nur" als eine Fernbedienung
in einem Heizkreis zu sehen und damit vielseitig einsetzbar.
RC120 RF und Einzelraumregelung sind inkompatibel, können somit
nicht zusammen in einem System verwendet werden.
5.1 Einzelraumregelung Heizkörper mit wandhängendem Gas-Brennwertgerät
A
1 – 16
1

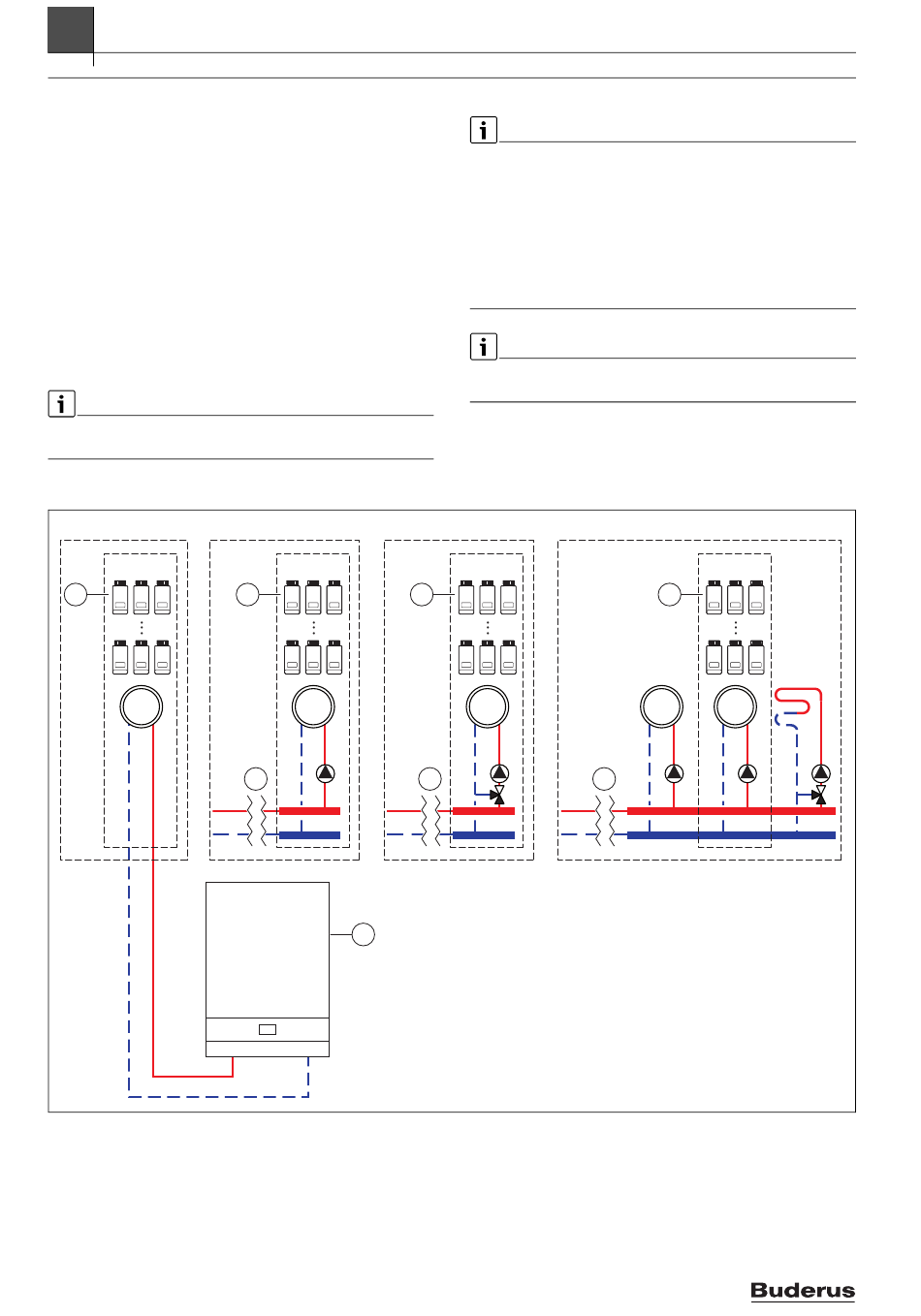

Bild 13 Anlagenschema (unverbindliche Prinzipdarstellung)
[1] Einzelraumregler Heizkörper
[2] Hydraulische Entkopplung (z. B. hydraulische Weiche, Bypass,
Pufferspeicher, Pufferspeicher mit thermischer Solareinbin-
dung)
[3] Wandhängendes Gas-Brennwertgerät
12
B
1 – 16
1 1
2
3
Bei Einbindung weiterer Wärmeerzeuger (z. B. Fremdwärmeerzeuger
wie Pelletkessel eingebunden über den Pufferspeicher), sollte im betref-
fenden Heizkreis als Regelungsart Außentemperatur geführt oder Au-
ßentemperatur mit Fußpunkt eingestellt werden und nicht
Einzelraumgeführt. Denn die Heizkurve adaptiert sich nur, wenn einer
unter Kapitel 3 aufgeführten Wärmeerzeuger aktiv ist (Wärme erzeugt).
Bei Systemen mit weiteren Wärmequellen (z. B. Pufferspeicher mit ther-
mischer Solareinbindung) und der Regelungsart Einzelraumgeführt
kann es daher zu einer verzögerten Anpassung der Heizkurve kommen.
Generell sind bei der Hydraulikauswahl die Planungsunterlagen der Ge-
räte zu beachten.
C
1 – 16
2 2
A ungemischter Heizkörperheizkreis direkt am Gas-Brennwertge-
rät angeschlossen
B ungemischter Heizkörperheizkreis
C gemischter Heizkörperheizkreis
D mehrere Heizkreise Heizkörper und Fußbodenheizung
SRC plus – 6721856015 (2024/03)
D
1 – 16
1
