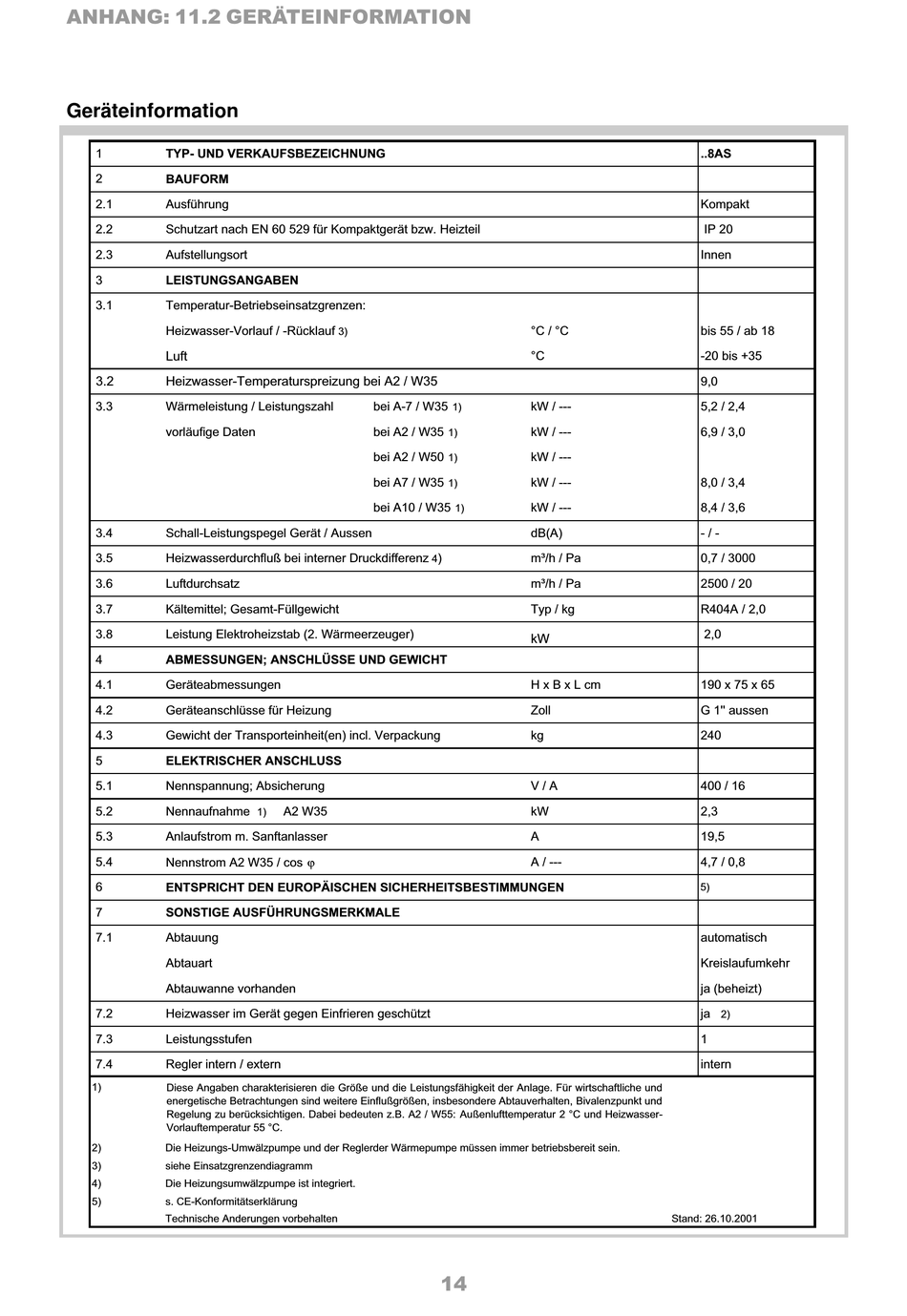

Geräteinformation
1
TYP- UND VERKAUFSBEZEICHNUNG
2
BAUFORM
2.1
Ausführung
2.2
Schutzart nach EN 60 529 für Kompaktgerät bzw. Heizteil
2.3
Aufstellungsort
3
LEISTUNGSANGABEN
3.1
Temperatur-Betriebseinsatzgrenzen:
Heizwasser-Vorlauf / -Rücklauf
Luft
3.2
Heizwasser-Temperaturspreizung bei A2 / W35
3.3
Wärmeleistung / Leistungszahl
vorläufige Daten
3.4
Schall-Leistungspegel Gerät / Aussen
3.5
Heizwasserdurchfluß bei interner Druckdifferenz
3.6
Luftdurchsatz
3.7
Kältemittel; Gesamt-Füllgewicht
3.8
Leistung Elektroheizstab (2. Wärmeerzeuger)
4
ABMESSUNGEN; ANSCHLÜSSE UND GEWICHT
4.1
Geräteabmessungen
4.2
Geräteanschlüsse für Heizung
4.3
Gewicht der Transporteinheit(en) incl. Verpackung
5
ELEKTRISCHER ANSCHLUSS
5.1
Nennspannung; Absicherung
5.2
Nennaufnahme
5.3
Anlaufstrom m. Sanftanlasser
Nennstrom A2 W35 / cos ϕ
5.4
6
ENTSPRICHT DEN EUROPÄISCHEN SICHERHEITSBESTIMMUNGEN
7
SONSTIGE AUSFÜHRUNGSMERKMALE
7.1
Abtauung
Abtauart
Abtauwanne vorhanden
7.2
Heizwasser im Gerät gegen Einfrieren geschützt
7.3
Leistungsstufen
7.4
Regler intern / extern
1)
Diese Angaben charakterisieren die Größe und die Leistungsfähigkeit der Anlage. Für wirtschaftliche und
energetische Betrachtungen sind weitere Einflußgrößen, insbesondere Abtauverhalten, Bivalenzpunkt und
Regelung zu berücksichtigen. Dabei bedeuten z.B. A2 / W55: Außenlufttemperatur 2 °C und Heizwasser-
Vorlauftemperatur 55 °C.
2)
Die Heizungs-Umwälzpumpe und der Reglerder Wärmepumpe müssen immer betriebsbereit sein.
3)
siehe Einsatzgrenzendiagramm
4)
Die Heizungsumwälzpumpe ist integriert.
5)
s. CE-Konformitätserklärung
Technische Änderungen vorbehalten
3)
bei A-7 / W35
bei A2 / W35
bei A2 / W50
bei A7 / W35
bei A10 / W35
1)
A2 W35
°C / °C
°C
1)
kW / ---
1)
kW / ---
1)
kW / ---
1)
kW / ---
1)
kW / ---
dB(A)
4
)
m³/h / Pa
m³/h / Pa
Typ / kg
kW
H x B x L cm
Zoll
kg
V / A
kW
A
A / ---
..8AS
Kompakt
IP 20
Innen
bis 55 / ab 18
-20 bis +35
9,0
5,2 / 2,4
6,9 / 3,0
8,0 / 3,4
8,4 / 3,6
- / -
0,7 / 3000
2500 / 20
R404A / 2,0
2,0
190 x 75 x 65
G 1'' aussen
240
400 / 16
2,3
19,5
4,7 / 0,8
5)
automatisch
Kreislaufumkehr
ja (beheizt)
ja
2)
1
intern
Stand: 26.10.2001
