Installation guide
3 Installation instructions
3 Montagehinweise
3.1 Operating conditions
3.1 Betriebsbedingungen
Maximum ambient temperature limits : -10 °C...80 °C
Internal temperature sensor error occurs at 90 °C.
Die Grenze der Umgebungstemperatur liegt im Bereich von -10 °C...80 °C.
Die maximale Sensortemperatur liegt bei 90 °C.
3.2 Instructions for installing the linear motor
3.2 Montageanleitung Linear Motor
Please attend to the safety instructions in chapter 2 during the assembling!
Beachten Sie unbedingt die Sicherheitshinweise im Kapitel 2 während der Montage!
NTI AG / LinMot
®
www.LinMot.com

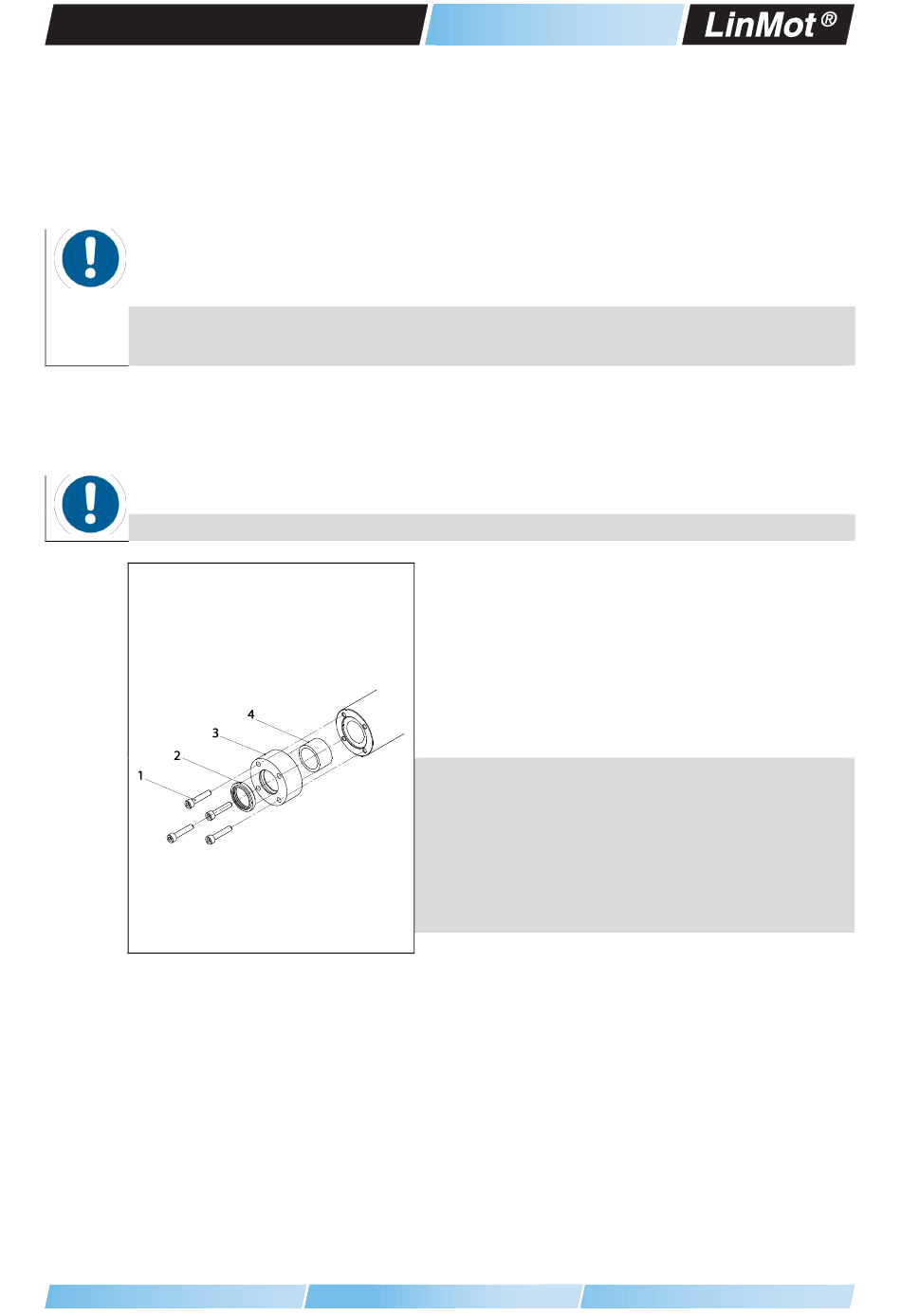

Option a) Stainless bearing
1. Mounting bearing (front).
Pos. 1: Cylinder screw M5 (3.5 Nm) for PS01-37
Cylinder screw M6 (6 Nm) for PS01-48
Pos. 2: Wiper
Pos. 3: Ring for the bearing
Pos. 4: Tube for the bearing
Option a) Edelstahl Lager
1. Einbau des externen Lagers (vorne).
Pos. 1: Zylinderschraube M5 (3.5 Nm) bei PS01-37
Zylinderschraube M6 (6 Nm) bei PS01-48
Pos. 2: Abstreiferdichtung
Pos. 3: Ring für Lager
Pos. 4: Hülse für Lager
7 / 37
